Normalwiderstand 0,0001 Ohm


letzte Änderung 2013-08-17
Inventarnummer 00246
Bezeichnung großer Normal-Widerstand von 0,0001 Ohm
Hersteller Hartmann & Braun
Datierung ca. 1910
Kategorie Normalwiderstände
Material Messing, Manganin, Blech (vernickelt), Ebonit, Aluminium
Abmessungen Ø 230 mm ↨ 280 mm (Gesamtgerät)
Masse ca. 18 kg (Gesamtgerät ohne Petroliumfüllung)
Zustand 1
(kein Siegel / Plombe)
Markierungen Oberes Schild:
"HARTMANN & BRAUN AG FRANKFURT A.M."
"No. 695"
H&B Monogramm

Unteres Schild:
"0,0001 Ohm bei 20 °C"
"1 Ohm = 106,3 cm/mm2; Hg. 0 °C"
Beschreibung Der Widerstand, gefertigt aus mehreren parallel geschalteter Manganin-Bleche befindet sich im inneren eines großen, topfförmigen Gehäuses aus einer Nickel-Legierung. Rund um die Widerstandsbleche sind Kühlschlangen gelegt, durch die von außen Wasser zur Kühlung geleitet werden kann. Zusätzlich sitzt mittig ein Rührwerk, das von außen durch einen ELektromotor (nicht vorhanden) angetrieben werden kann, um die Kühlung des Systems zu verbessern.
Zum Betrieb wird das Gefäß mit Petrolium, als primärer Kühlflüssigkeit, gefüllt. Das Petrolium kann oben über zwei Öffnungen eingefüllt werden, unten befindet sich auf der Rückseite eine Abflußöffnung, die durch eine Schraube mit Gummidichtung verschlossen ist.

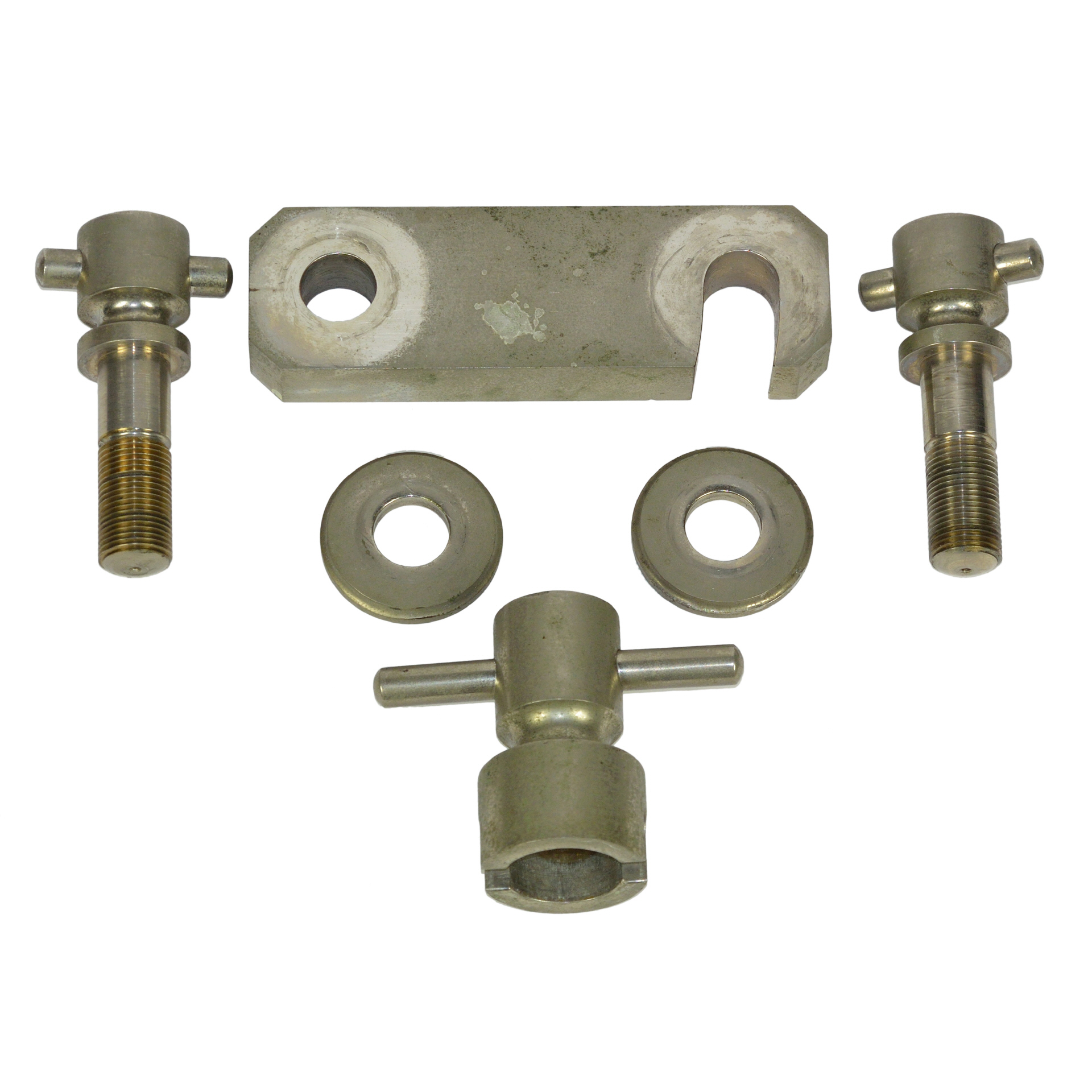

Der Stromanschluß erfolgt über zwei große Schraubklemmen (M18 Schrauben, 9,5 cm lang, ca. 0,3 kg). Um den Widerstand zu überbrücken, ist hinter den Schraubklemmen ein Kurzschlußbügel, gefertigt aus einer Nickel-Legierung (145 x 45 x 20 mm, ca. 1 kg). Dieser Bügel ist auch über zwei Schraubklemmen fixiert. Um diese Schraubklemmen festziehen zu können, liegt dem WIderstand ein spezieller Steckschlüssel bei (40 x 75 mm, ca. 0,5 kg), der auf die Schraubklemmen einfach aufgesteckt werden kann. Dieser Schlüssel ist, wie auch alle anderen Metallteile des Geräts, aus einer Nickel-Legierung gefertigt.
Mit angeschlossener Zusatzkühlung können mit diesem Widerstand Stromstärken bis 2500 A präzise gemessen werden.
Referenz Ähnliches Modell (Vorläufer) in Instruments de Mesure Electriques Seite 30 ff.

Aufnahmen des Geräts ...
