PM 2420


Inventarnummer 00507

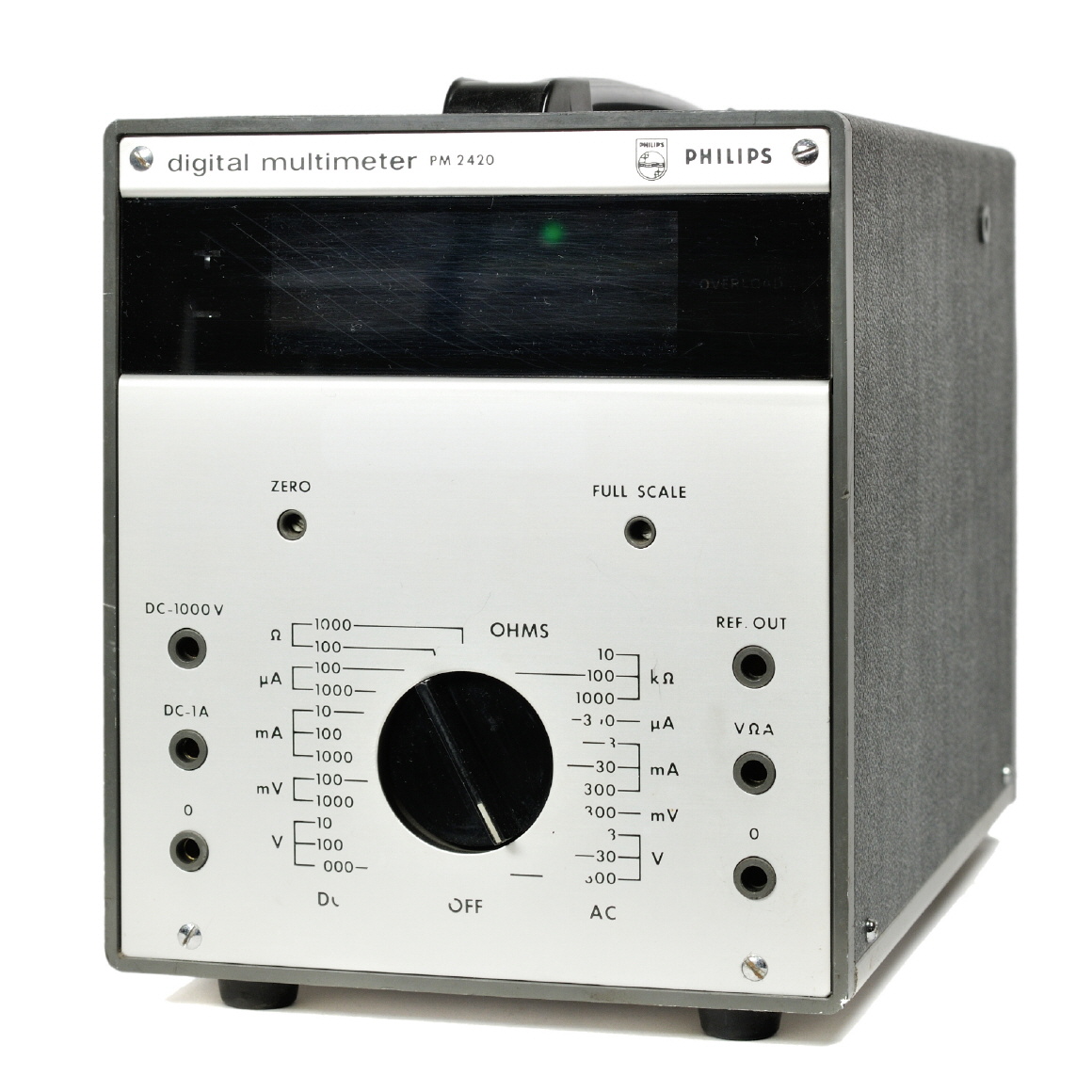

Bezeichnung Digitales Vielfachmessgerät PM 2420
Hersteller Philips
Datierung ca. 1969
Kategorie aktive Messgeräte Multimeter
Material Stahlblechgehäuse, Kunststoff
Abmessungen (BTH) 150 ∙ 255 ∙ 180 mm
Masse 3,4 kg
Zustand 1B
Markierungen Nr. IF 1834
Beschreibung
Referenz -

Messbereiche

Stromart DC / AC
Spannung (DC) 0,1 mV ... 100 mV
0,1 ... 1 / 10 / 100 / 1000 V
Spannung (AC) 1 mV ... 300 mV
0,1 ... 3 / 30 / 300 V
Strom (DC) 0,1 µA ... 1A:
0,1 ... 100 µA / 1000 µA / 10 mA / 100 mA / 1000 mA
Strom (AC) 0,1 µA ... 300 mA:
0,1 ... 300 µA / 3 mA / 30 mA / 300 mA
Widerstand (DC) 0,1 ... 100 / 1000 / 10 k / 100 k / 1000 k Ohm

Gerätecharakteristik

Eichdaten in Effektivwerten bei Sinusform
Anzeigefehler (siehe Handbuch)
Frequenzfehler (siehe Handbuch)
Datenblatt nicht vorhanden
Handbuch (in Arbeit)
Schaltplan (siehe Handbuch)
Netzanschluss 127 / 220 V, ± 10%; 50 ... 60 Hz; 5 VA
Bestückung 3 x ZM1000 (Anzeigeröhre)

Anwendung

Das PM 2420 ist ein kompaktes digitales Vielfachmessgerät des sogenannten Sägezahn-Typs. Charakteristisch für das Sägezahn-Verfahren ist die einfache Arbeitsweise, die dieses digitale Messgerät besonders für allgemeine Zwecke geeignet macht.
Das Einknopf-System erleichtert die Bedienung, denn mit diesem Knopf können sämtliche Messbereiche gewählt werden. Die Kombination der digitalen Auswertung und Einknopfwahl ermöglicht schnelle und einfache und doch genaue Ablesung.

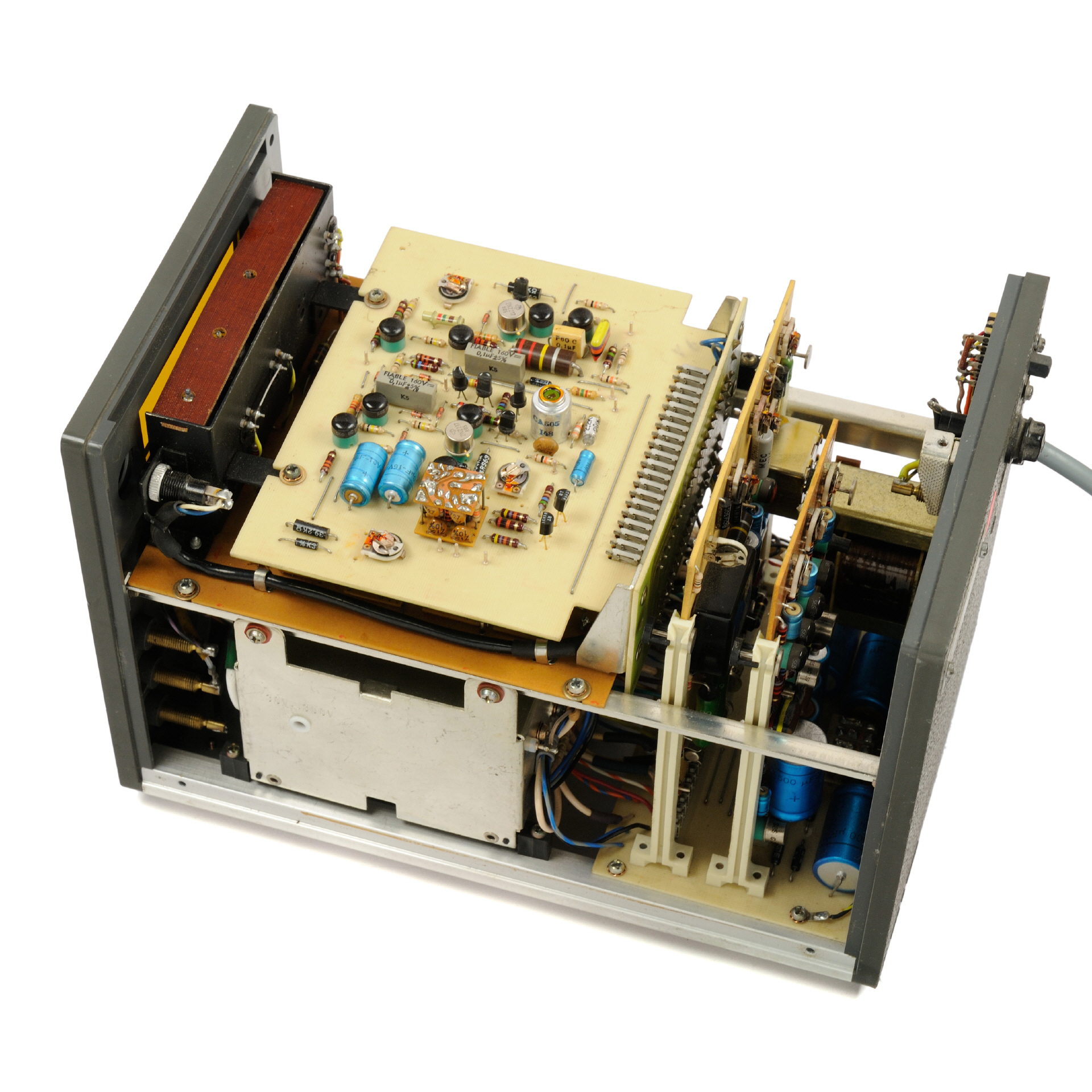

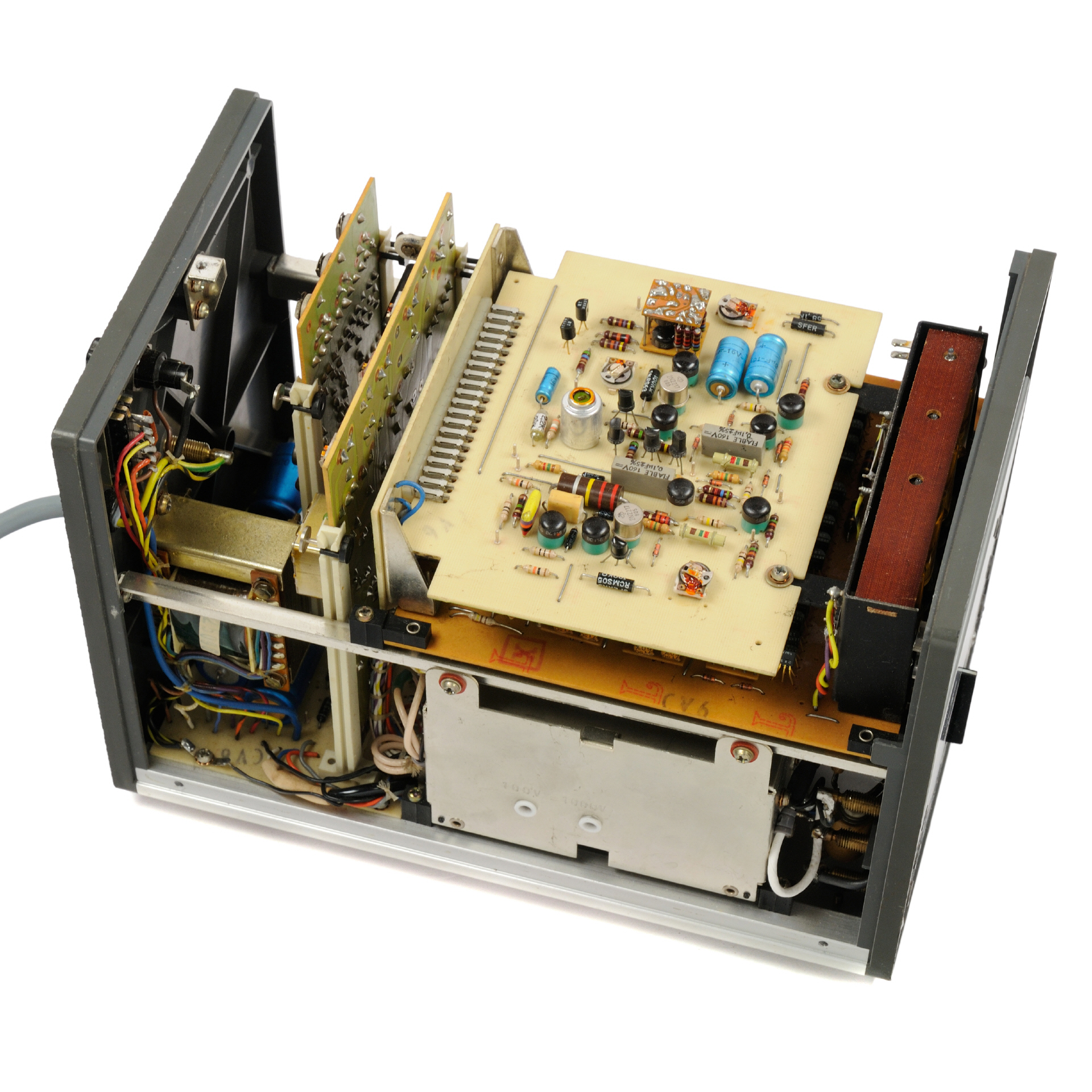

weitere Aufnahmen des Exponats

[00507] Digitales Vielfachmessgerät PM 2420 , Philips, ca. 1969 [00507] Digitales Vielfachmessgerät PM 2420 , Philips, ca. 1969
