UDT BN 101
|
| letzte Änderung | 2014-06-01 |
| Inventarnummer | 00794 |
| Bezeichnung |
UDT BN 101 und UKH BN 1011 |
| Hersteller | Rohde & Schwarz |
| Datierung | ca. 1950 |
| Preis | - |
| Kategorie | aktive Messgeräte | NF-Voltmeter |
| Material | Blechgehäuse, Presstoff, Messing, Glas, Hartpapier |
| Abmessungen |
(BTH): 125 · 180 · 110 mm (BTH): 125 · 180 · 190 mm (mit UKH) |
| Masse |
1,36 kg 1,58 kg (mit UKH) |
| Zustand | 3/- |
| Markierungen |
UDT: Typenschild mit Fertigungsnummer: 394/1135 UKH: Typenschild mit Fertigungsnummer: M308/56 |
| Beschreibung | - |
| Referenz | - |
Messbereiche
| Stromart | AC |
| Spannung |
0 ... 10 / 50 / 250 Volt 0 ... 500 / 2500 Volt (mit UKH) |
Gerätecharakteristik
| Fehlergrenzen |
± 3 % v. E. (bei Sinusform); ± 5 % v. E. im 10 V-Meßbereich (bei Sinusform) |
| Frequenzbereich |
50 Hz ... 50 MHz 10 kHz ... 50 MHz (mit UKH) |
| Datenblatt | Rohde & Schwarz UDT BN 101 (Datenblatt) [415 KB] |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
| Stromversorgung | 2 Stabelemente |
| Bestückung | 1 x KB 2 |
weitere Aufnahmen des Exponats ...

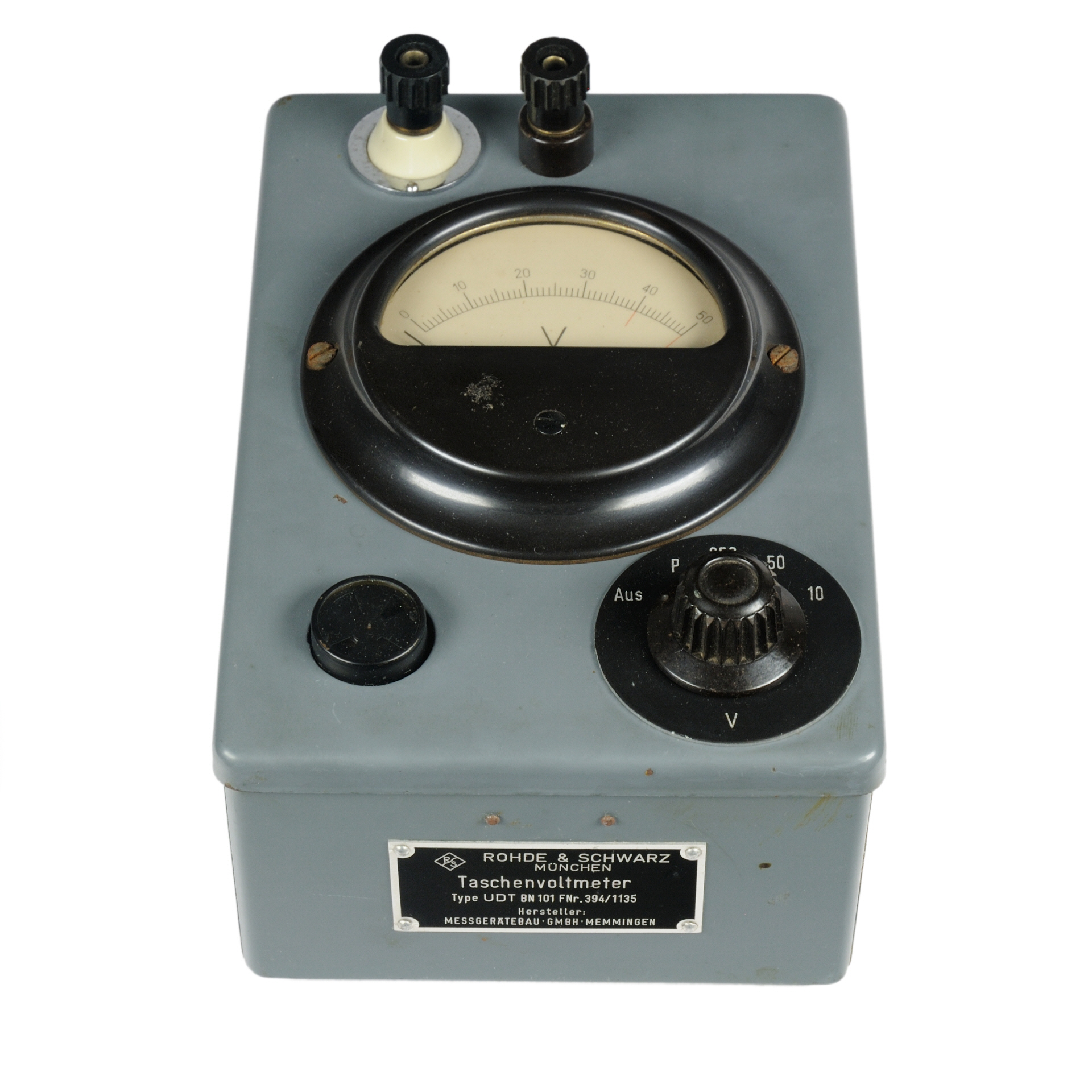

![[00794] Taschenvoltmeter Type UDT BN 101 für einen Frequenzbereich von 50 Hz ... 50 MHz; Rohde & Schwarz; ca. 1950](../../images/00794_d_rohde_udt.jpg)
|

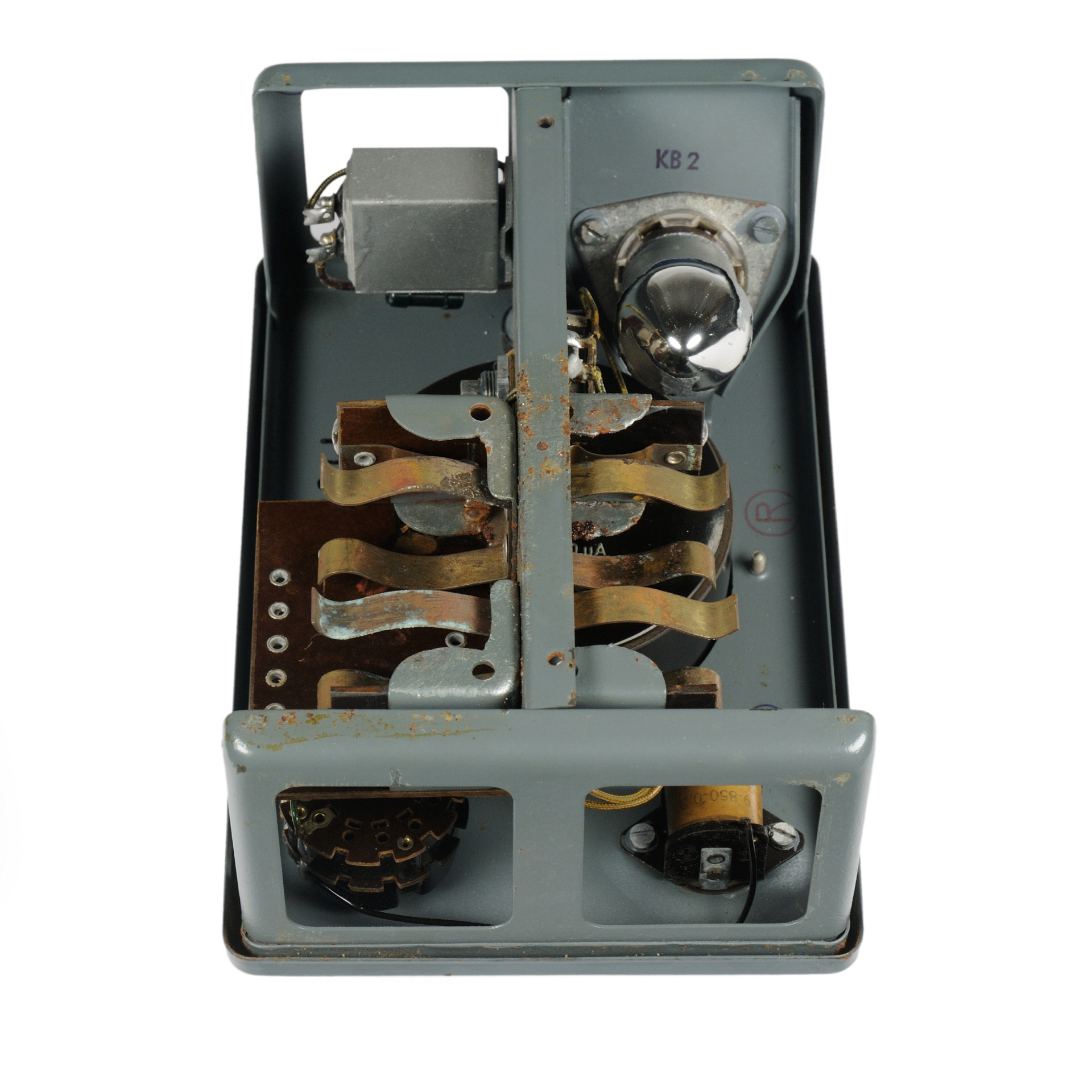

![[00794] Taschenvoltmeter Type UDT BN 101 für einen Frequenzbereich von 50 Hz ... 50 MHz; Rohde & Schwarz; ca. 1950](../../images/00794_d_rohde_udt_innen.jpg)
|

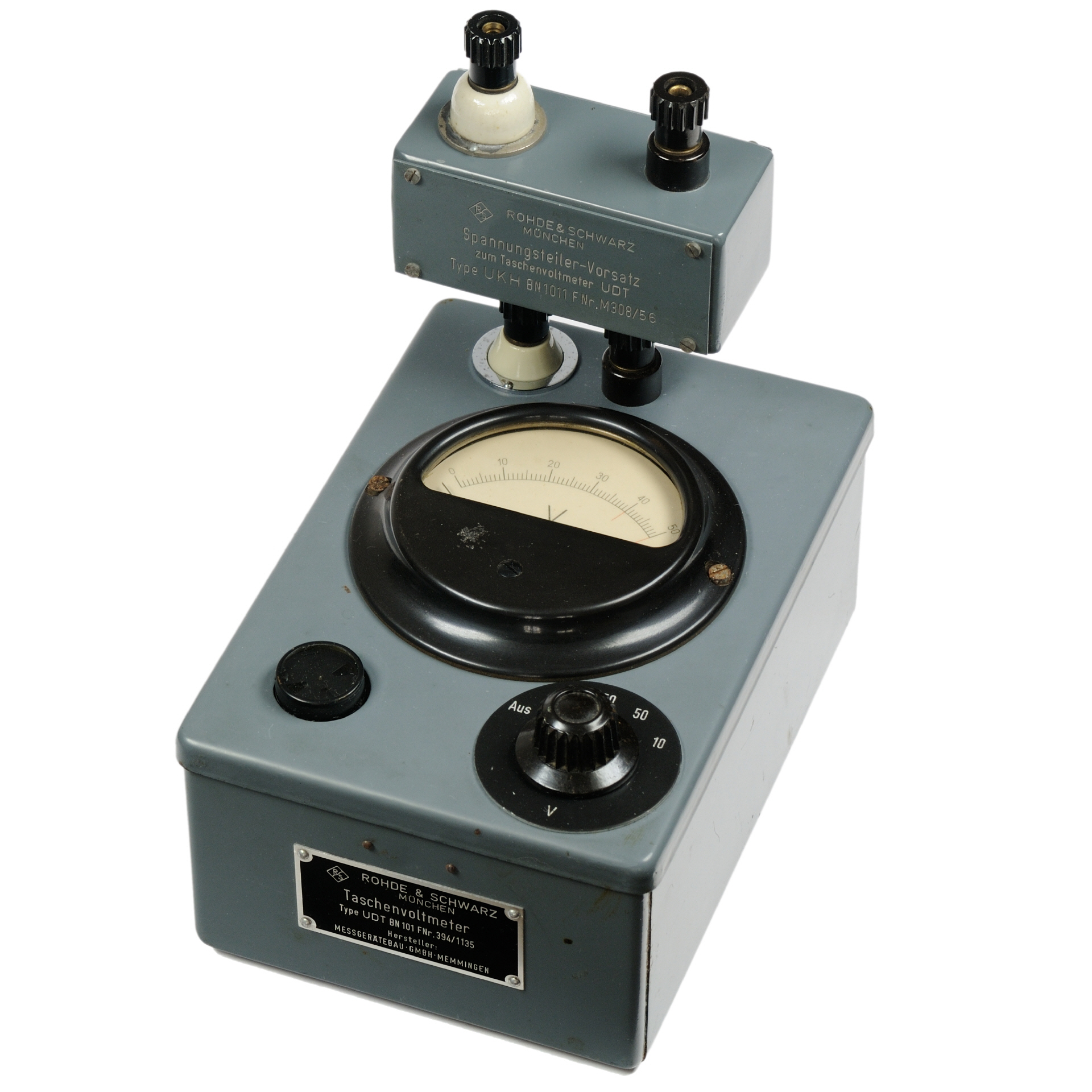

![[00794] Taschenvoltmeter Type UDT BN 101 mit Spannungsteiler UKH für einen Frequenzbereich von 50 Hz ... 50 MHz; Rohde & Schwarz; ca. 1950](../../images/00794_d_rohde_udt_ukh.jpg)
|

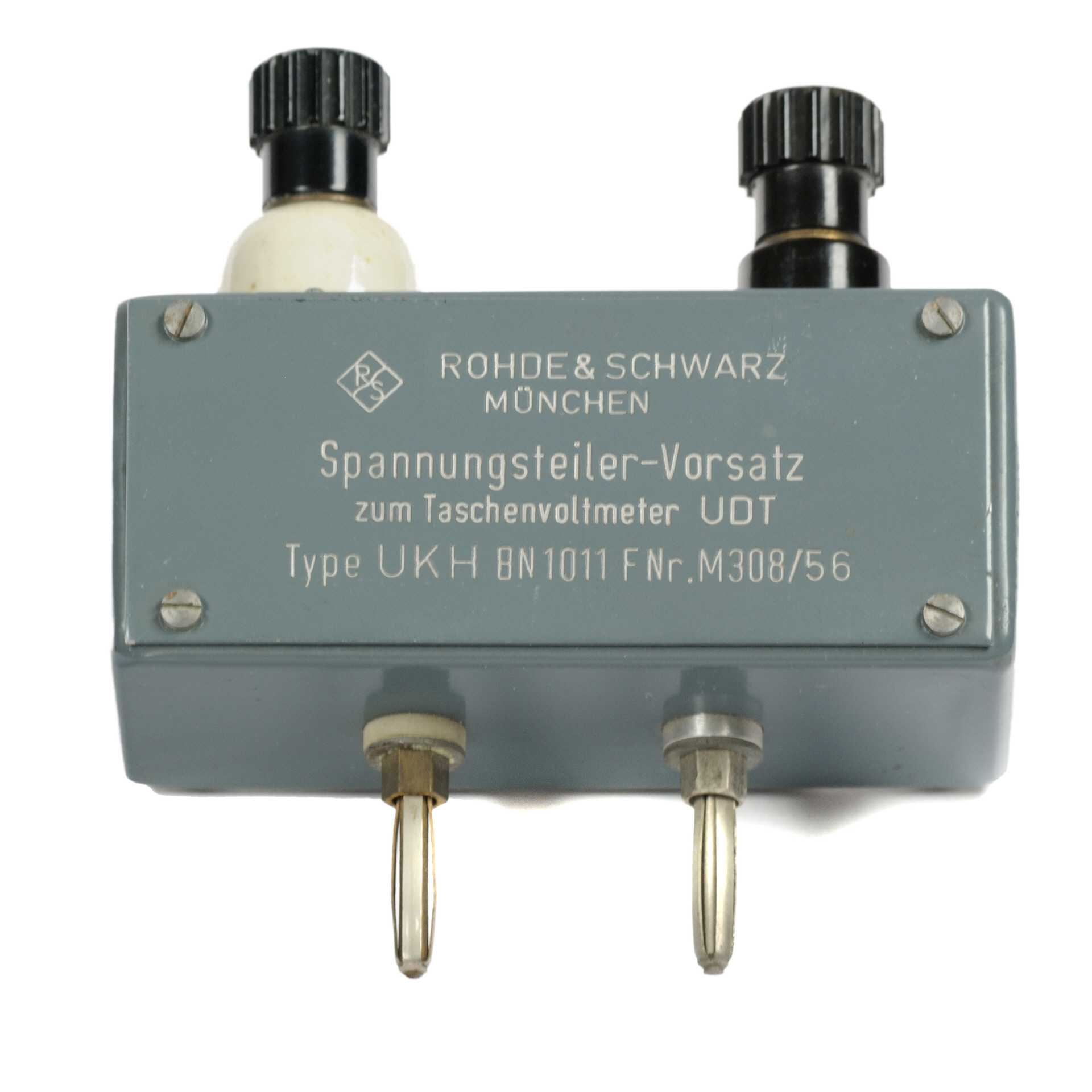

![[00794] Spannungsteiler UKH zu Taschenvoltmeter Type UDT BN 101 für einen Frequenzbereich von 50 Hz ... 50 MHz; Rohde & Schwarz; ca. 1950](../../images/00794_d_rohde_ukh.jpg)
|
