[00904]


letzte Änderung 2015-05-02
Inventarnummer 00904
Bezeichnung S45034-U936-A702
Rel 3 U 936 a
  Richtleiter Meßkopf für 3,3 ... 4,9 GHz
Hersteller Siemens AG
Datierung ca. 1970
Preis -
Kategorie
Material Aluminium, Messing (versilbert)
Abmessungen (BTH): 100 · 80 · 70 mm
Masse 0,7 kg
Zustand 1/-
Markierungen Aufgeklebtes Typenschild aus eloxiertem Aluminium:
"SIEMENS"; "Meßkopf/PROBE U936"; "3.3-4.9 GHz"; "S45034-U936-A702"; "F-Nr.6/374759"; "MADE IN GERMANY"
Beschreibung -
Referenz Messzeug für die UHF- und SHF-Technik; Siemens & Halske; 1967

Gerätecharakteristik

Frequenzbereich 3,3 bis 4,9 GHz
für Hohlleiter nach DIN 47 302 R 40 (58x29)
Reflexionsfaktor von 3,3 bis 3,45 GHz ≤ 0,4
darüber bis 4,9 GHz ≤ 0,25
Höchste zulässige Eingangsleistung 10 µW
Messbereich 0 ... 40 dB (mit einem Meßkopfpaar und einem Quotienten-Bildempfänger Rel 3 K 217)
Datenblatt (in Arbeit)

weitere Aufnahmen des Exponats ...

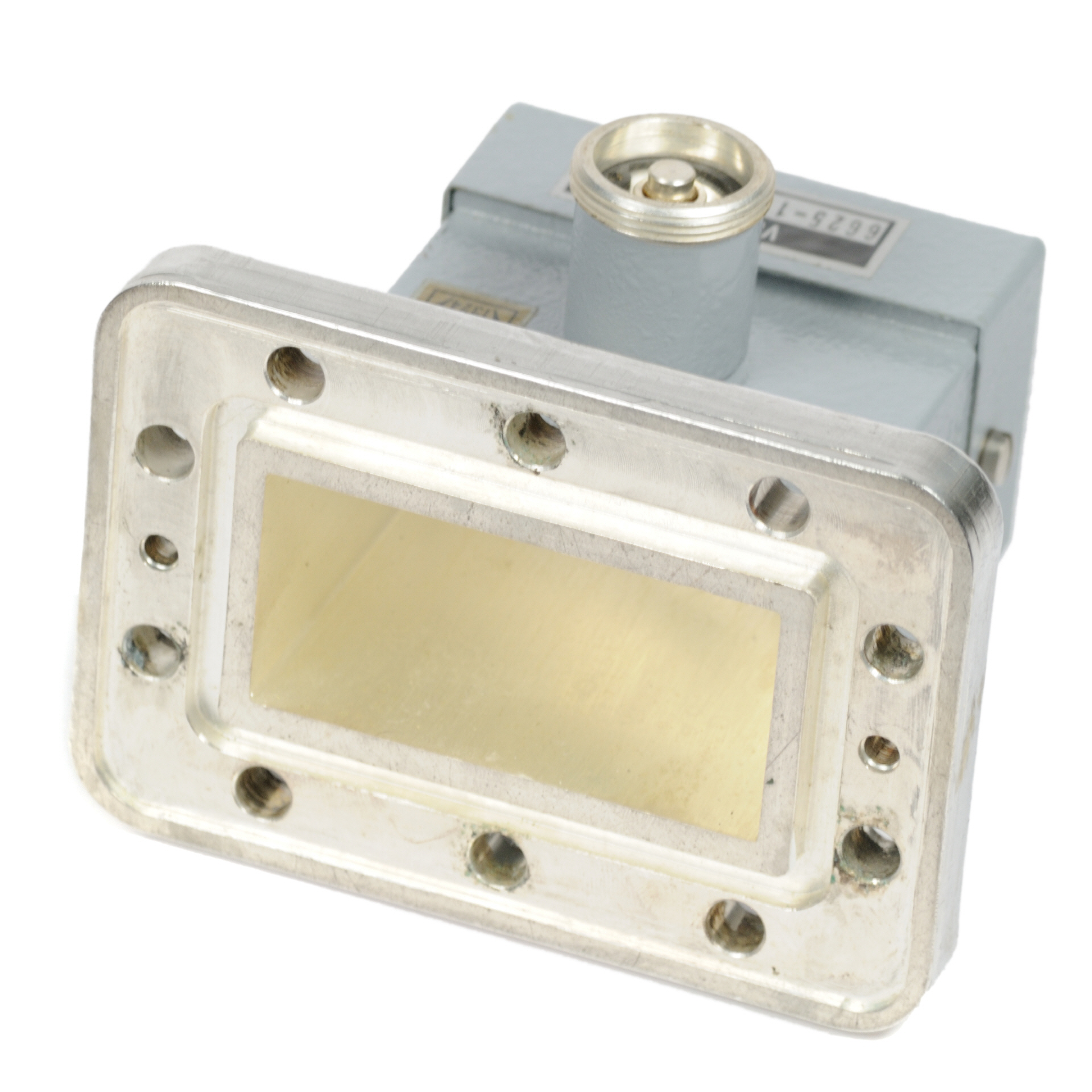

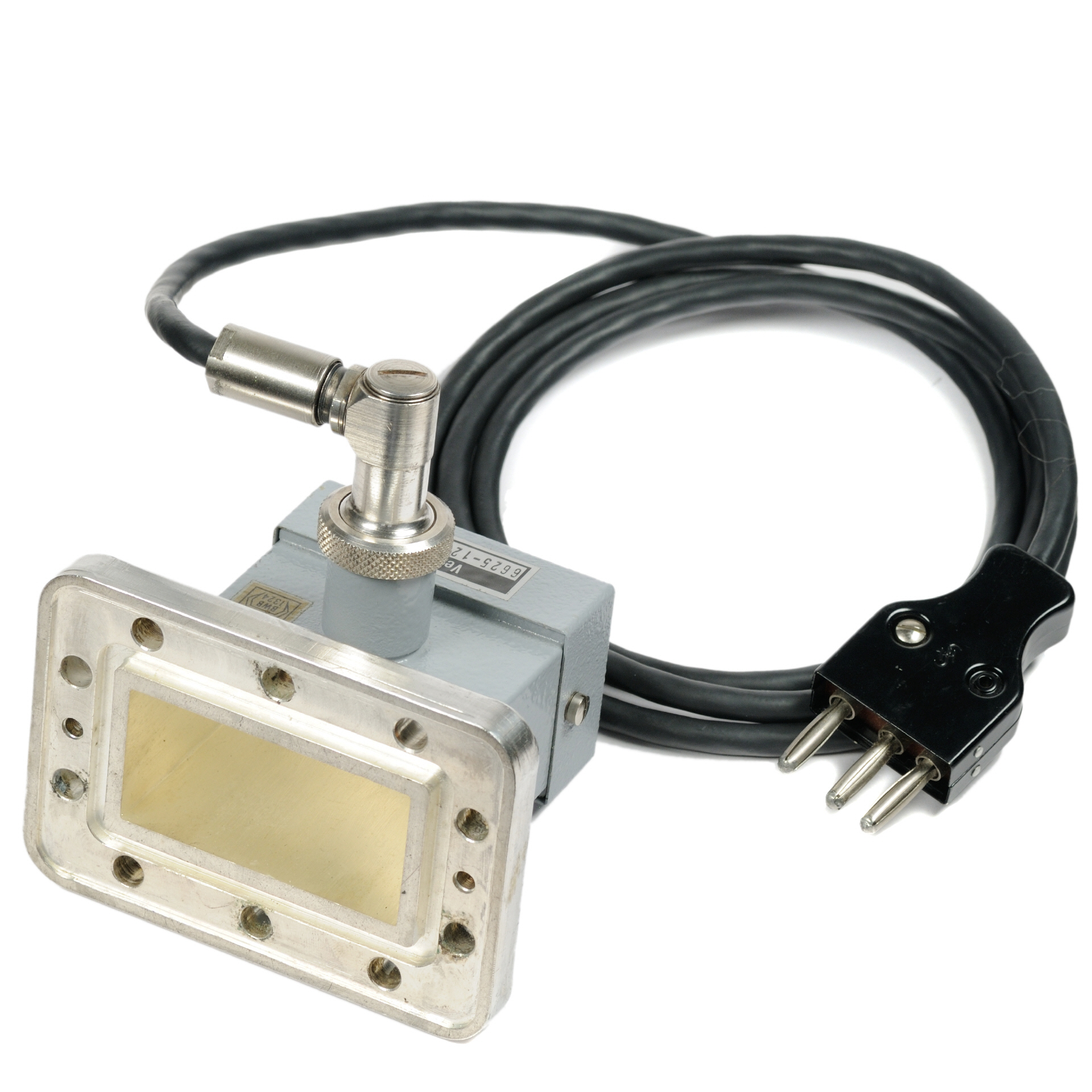

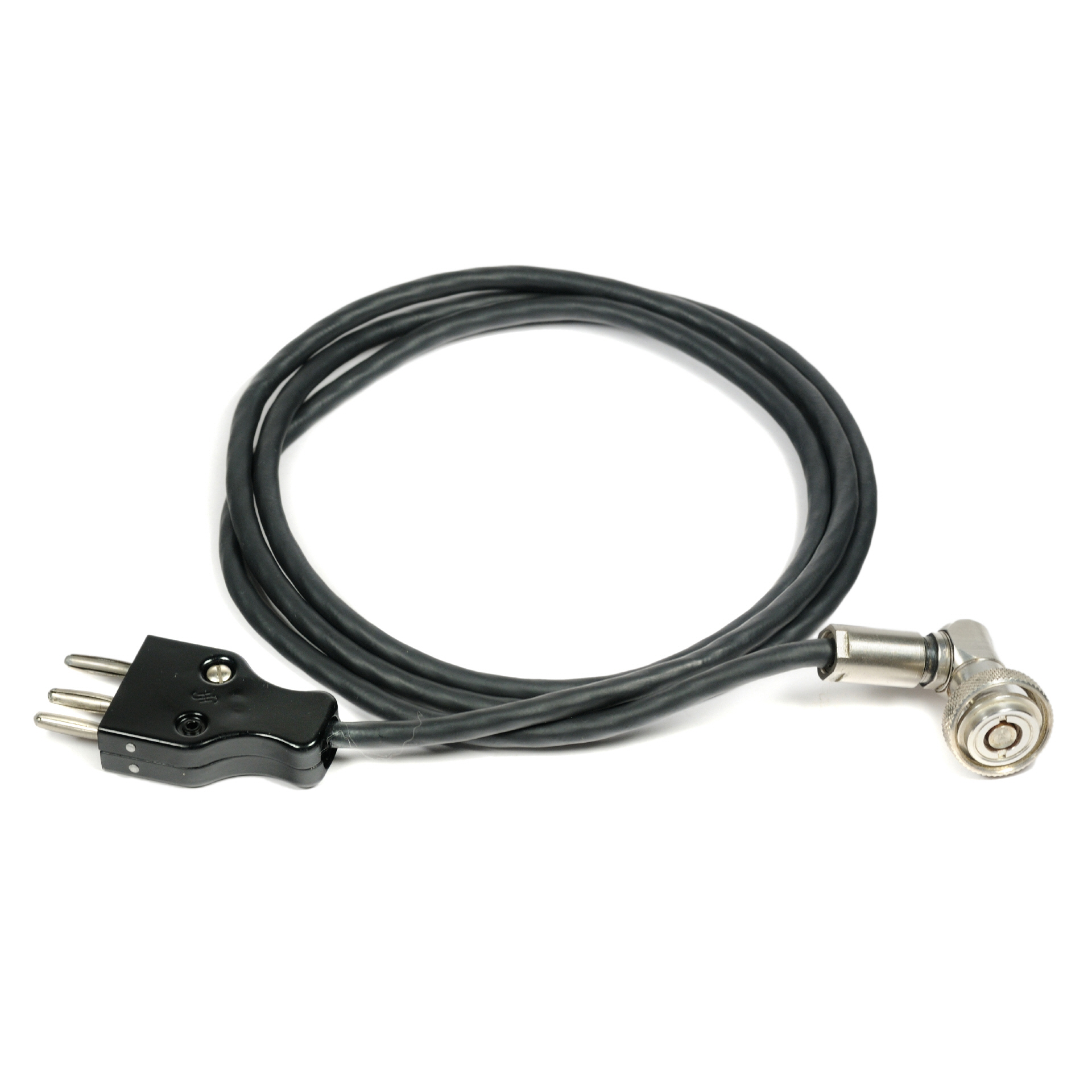

[00904] Richtleiter Meßkopf U 936 für 3,3 ... 4,9 GHz; Siemens AG; ca. 1970 [00904] Richtleiter Meßkopf U 936 für 3,3 ... 4,9 GHz; Siemens AG; ca. 1970 [00904] Richtleiter Meßkopf U 936 für 3,3 ... 4,9 GHz; Siemens AG; ca. 1970
