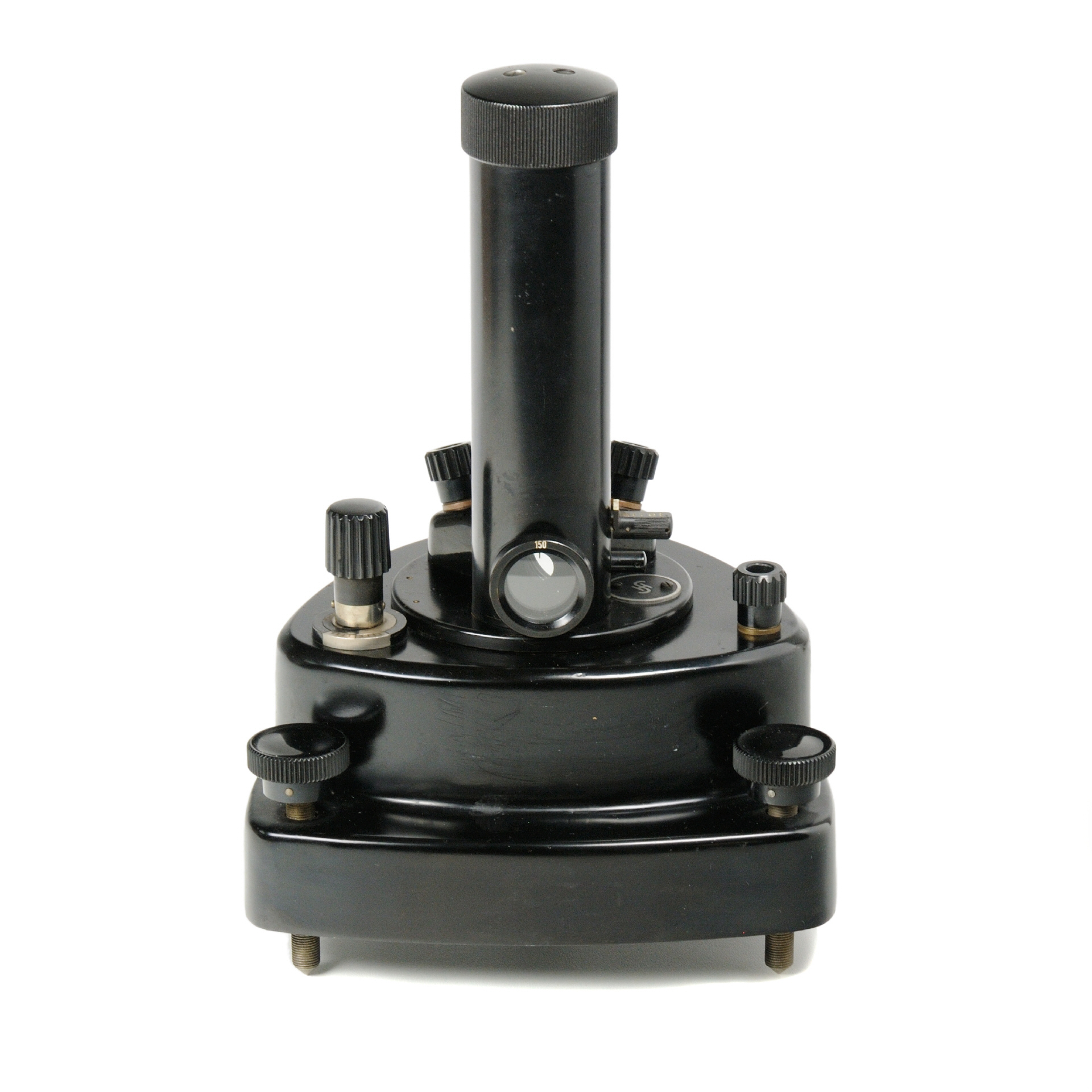

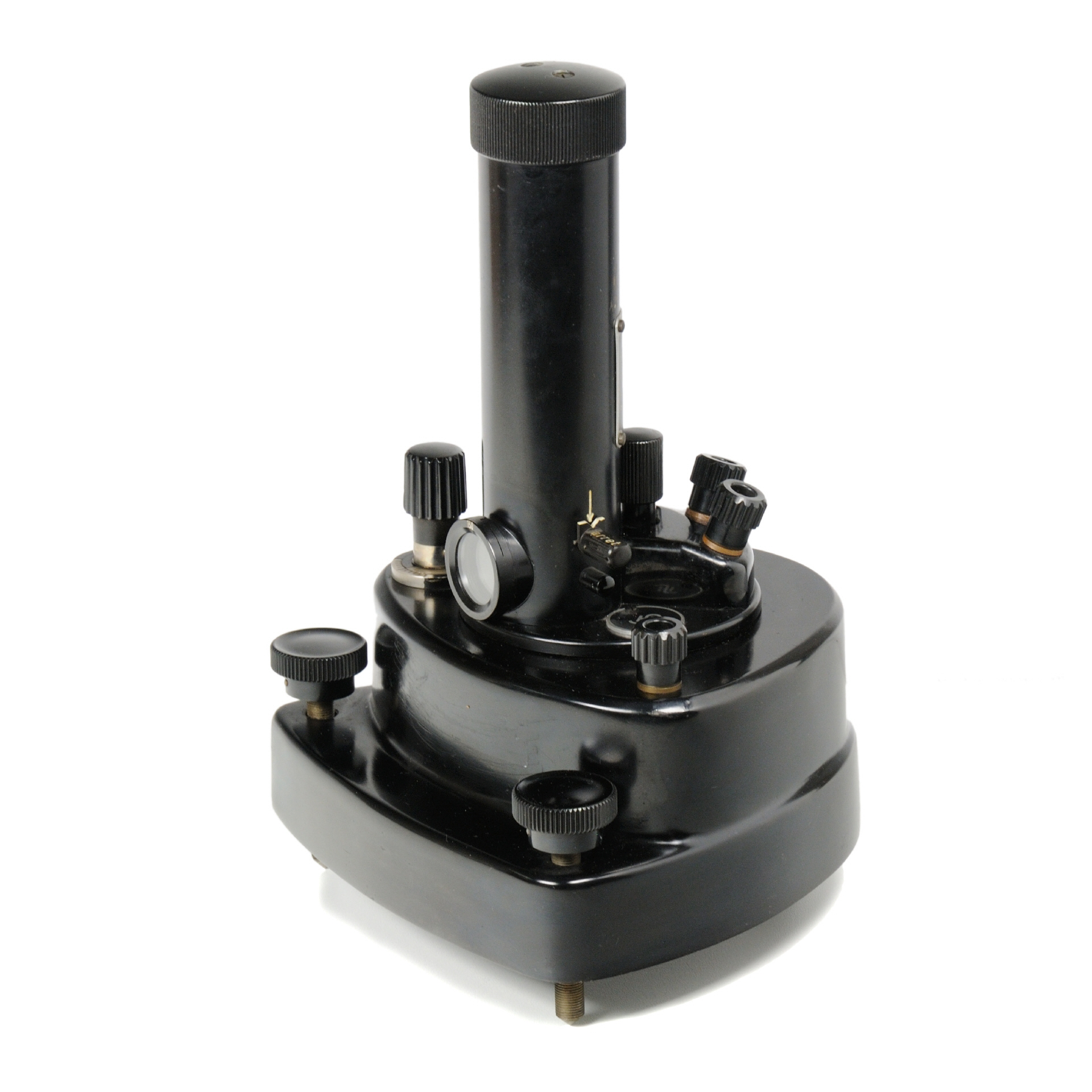

Supergalvanometer

letzte Änderung	2013-02-02
Inventarnummer	00217
Bezeichnung	Supergalvanometer mit Doppelspule
Hersteller	Siemens & Halske
Datierung	ca. 1940
Kategorie	Strom, Spannung
Material	Preßstoff, Aluminium, Messing, Glas
Abmessungen	Höhe 245mm, Fußabstand 130 mm
Masse	3,2 kg
Zustand	1A

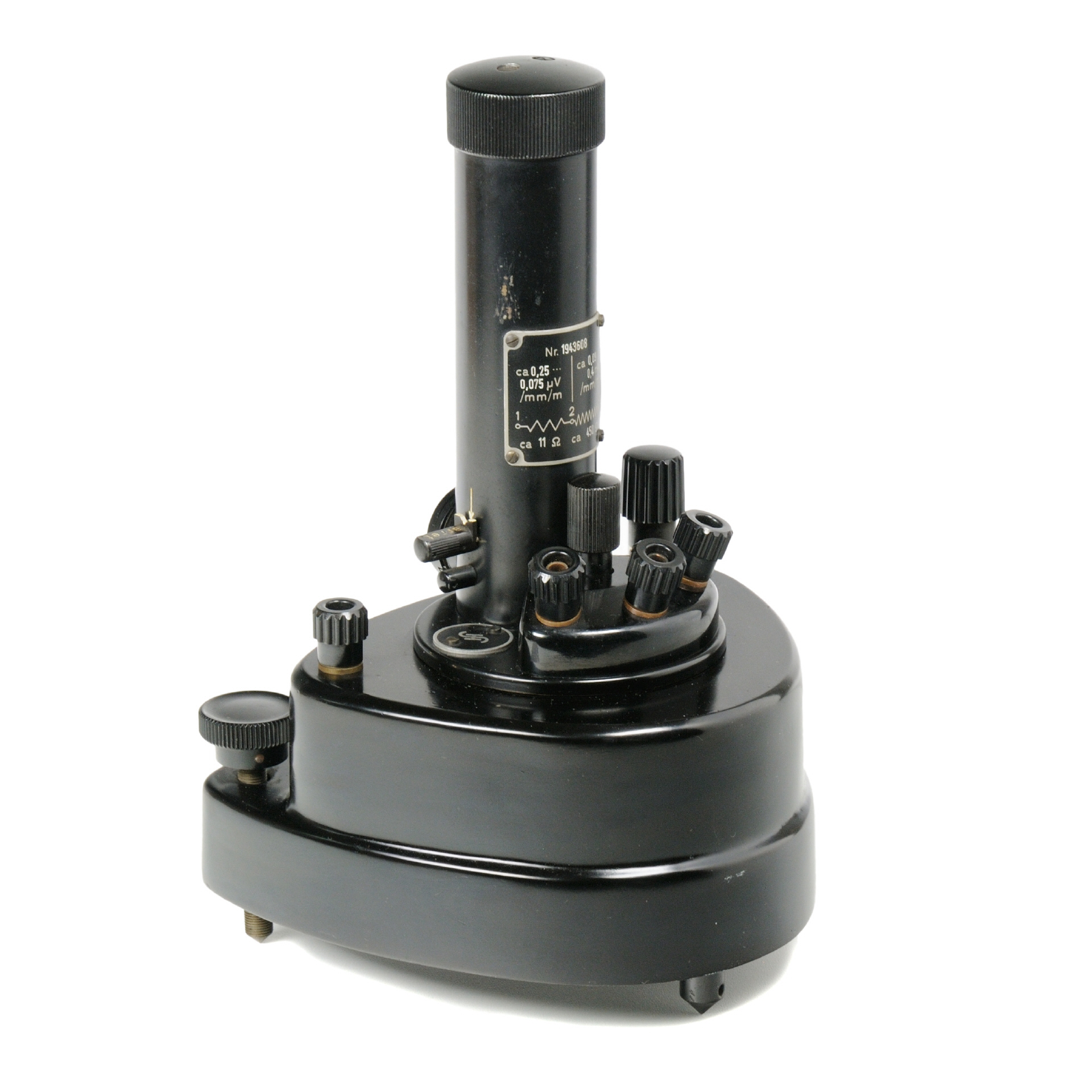

Markierungen	Seriennummer 1943608 auf dem Meßwerk und auf dem Sockel
Beschreibung	-
Referenz	Handliste Teil Vb - Spiegel-Galvanometer, 1939

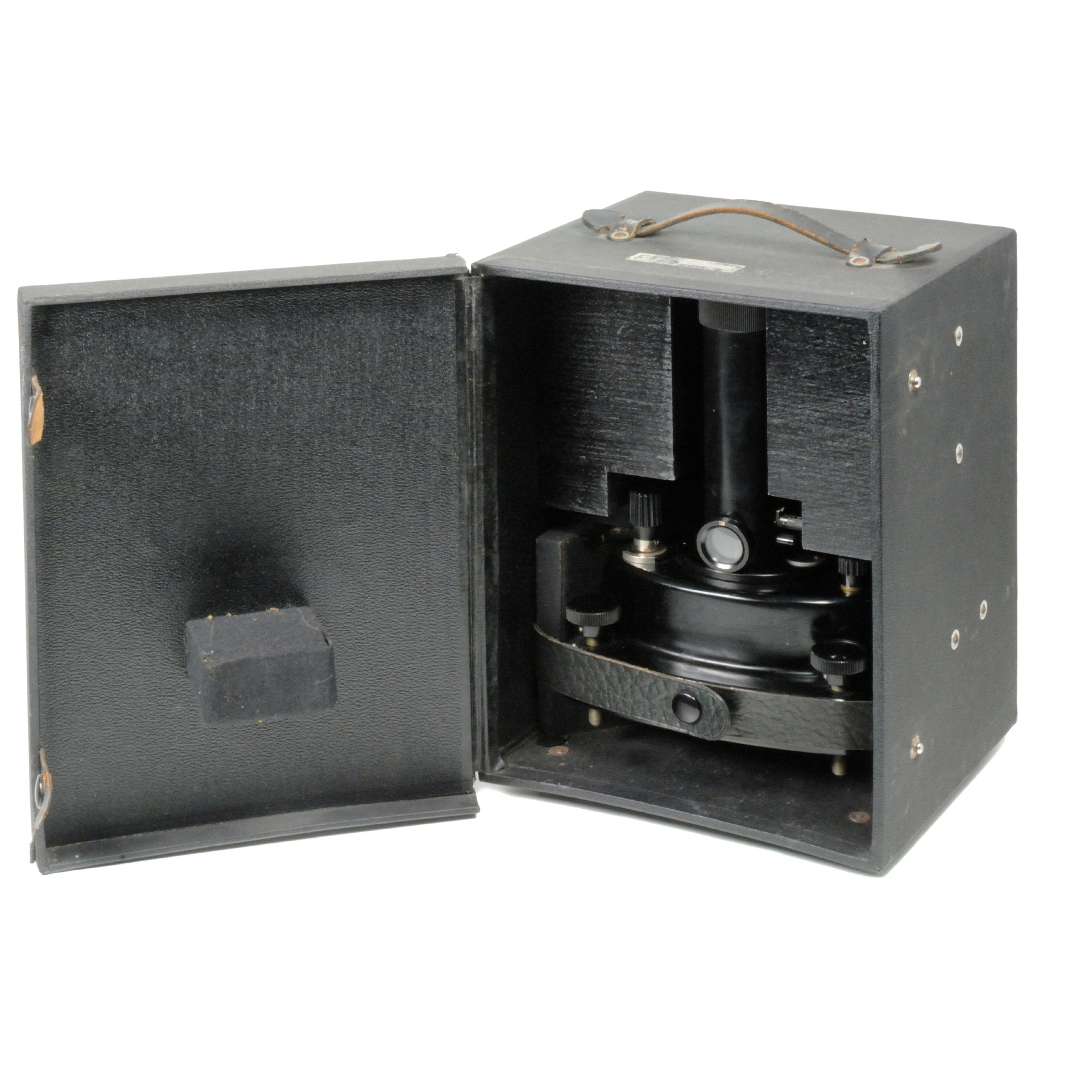

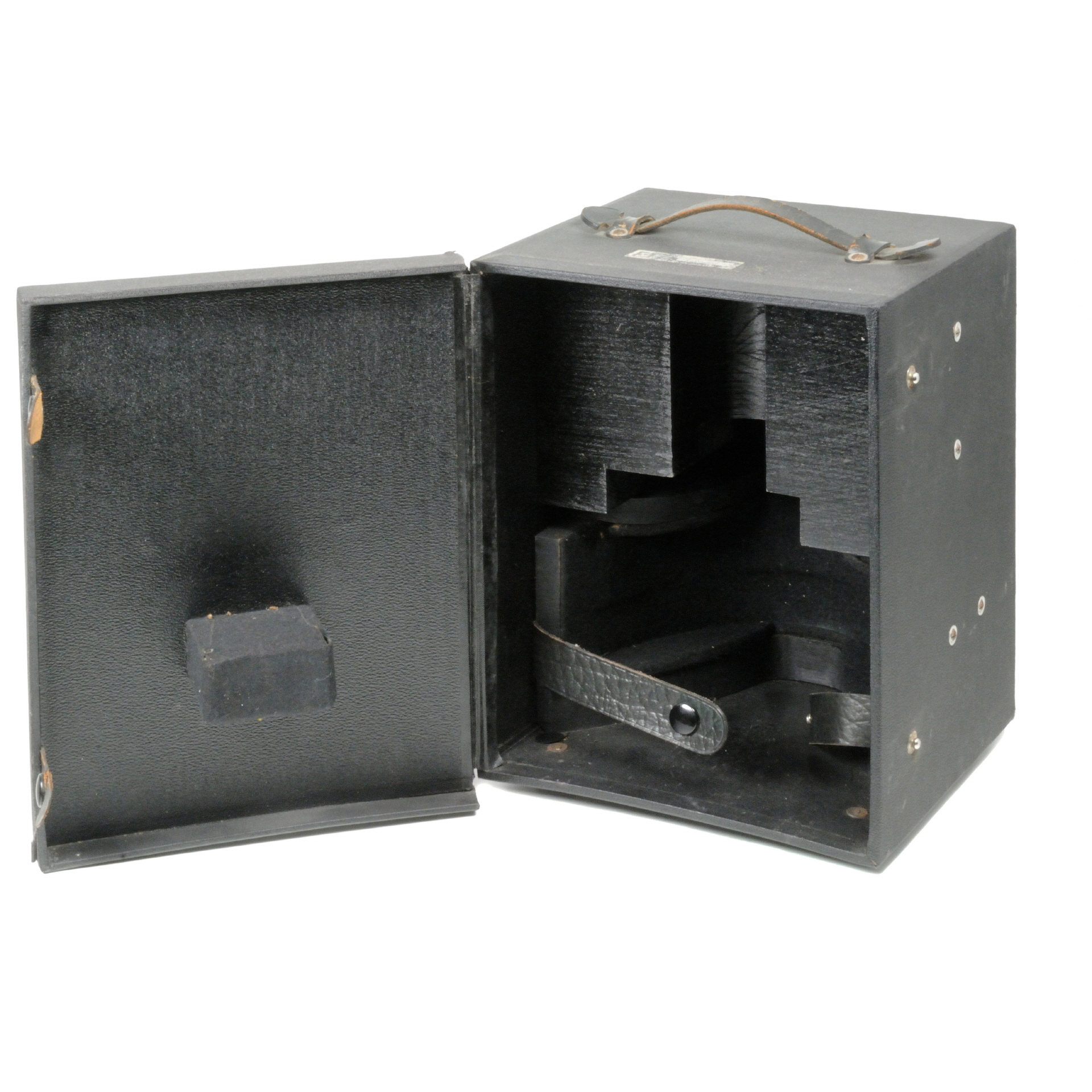

Originalverpackung

Abmessung	(BTH): 215 x 200 x 295 mm
Masse	3,6 kg
Beschriftung	Hinweisschild auf der Frontseite: "Vorsicht aufrecht transportieren"
Zustand	2

Gerätecharakteristik

Empfindlichkeit	ca. 0,25 ... 0,75 µV / mm / m ca. 0,09 ... 0,4 nA / mm / m (abhängig vom regelbaren magnetischen Nebenschluß)
weitere technische Daten	Stromempfindliche Spule: Meßwerkwiderstand etwa 480 Ω je nach Magnetnebenschluß: äußerer Grenzwiderstand 65000 ... 5000 Ω Stromkonstante: ca. 0,075 ... 0,25 nA Spannungskonstante: ca. 5 ... 1,5 µV ballistische Konstante: ca. 0,22 ... 0,8 nC Spannungsempfindliche Spule: Meßwerkwiderstand etwa 11 Ω je nach Magnetnebenschluß: äußerer Grenzwiderstand 120 ... 1,2 Ω Stromkonstante: ca. 1,7 ... 6,0 nA Spannungskonstante: ca. 0,22 ... 0,07 µV ballistische Konstante: ca. 4,5 ... 16 nC Schwingungsdauer, volle Periode, etwa 7,5 s
Datenblatt	siehe Handliste Teil Vb - Spiegel-Galvanometer, 1939
Handbuch	nicht vorhanden

weitere Aufnahmen des Exponats ...
