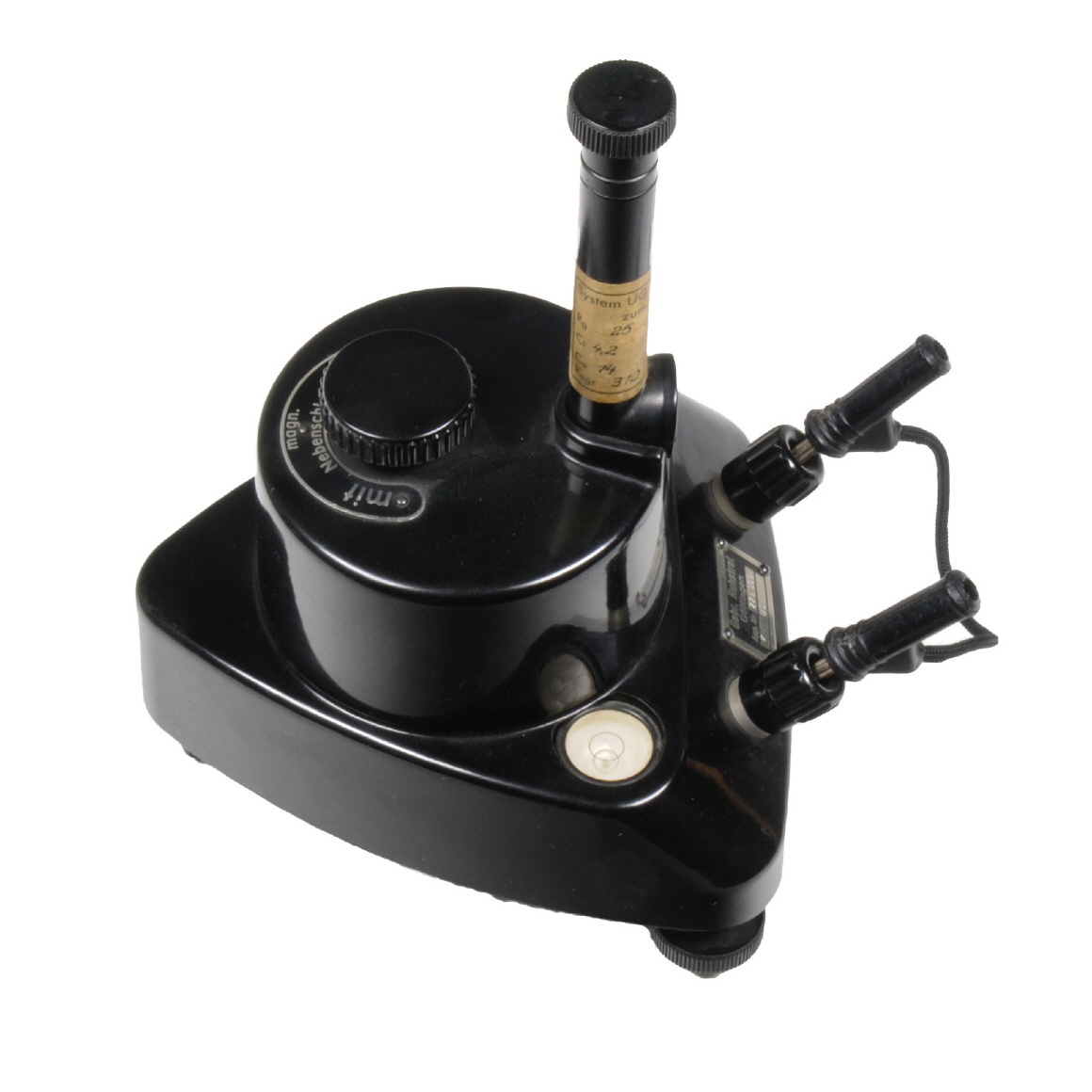

Spiegelgalvanometer US


Inventarnummer 00312
Bezeichnung Typ US
Hersteller Ruhstrat, Gebr. AG
Datierung ca. 1950
Kategorie Spiegelgalvanometer
Material Pressstoff, Messing, Glas
Abmessungen (B x T x H) 12 cm x 14 cm x 20 cm (mit Messwerk)
Masse 0,82 kg
Markierungen Seriennummer 225509 (Basisgerät), 225510 (Messwerk)
Zustand Das Gerät befindet sich im Originalzustand mit minimalen Gebrauchsspuren.
Das Basisgerät funktioniert, das Messwerk nicht.
Referenz Derzeit sind keine Referenzen bekannt.

Gerätecharakteristik

Messwerk UG8 Nr. 225510 zum US Nr. 225509
Kennwerte Innenwiderstand (Rg): 25 Ohm
Zeitkonstante (To): 5,0 s
Stromempfindlichkeit (Ci): 4,2 - 11 * 10-9 Amp/mm/m
Spannungsempfindlichkeit (Cu): 14 - 5,8 * 10-7 Volt/mm/m
Äußerer Grenzwiderstand (Ragr): 310 ... 30 Ohm
Datenblatt nicht vorhanden
Handbuch nicht vorhanden

Anmerkungen

Das Galvanometer besteht aus einem Basisgerät und einem steckbaren Messwerk, das je nach den Messanforderungen ohne Werkzeug sehr einfach ausgetauscht werden kann.

weitere Aufnahmen des Exponats ...

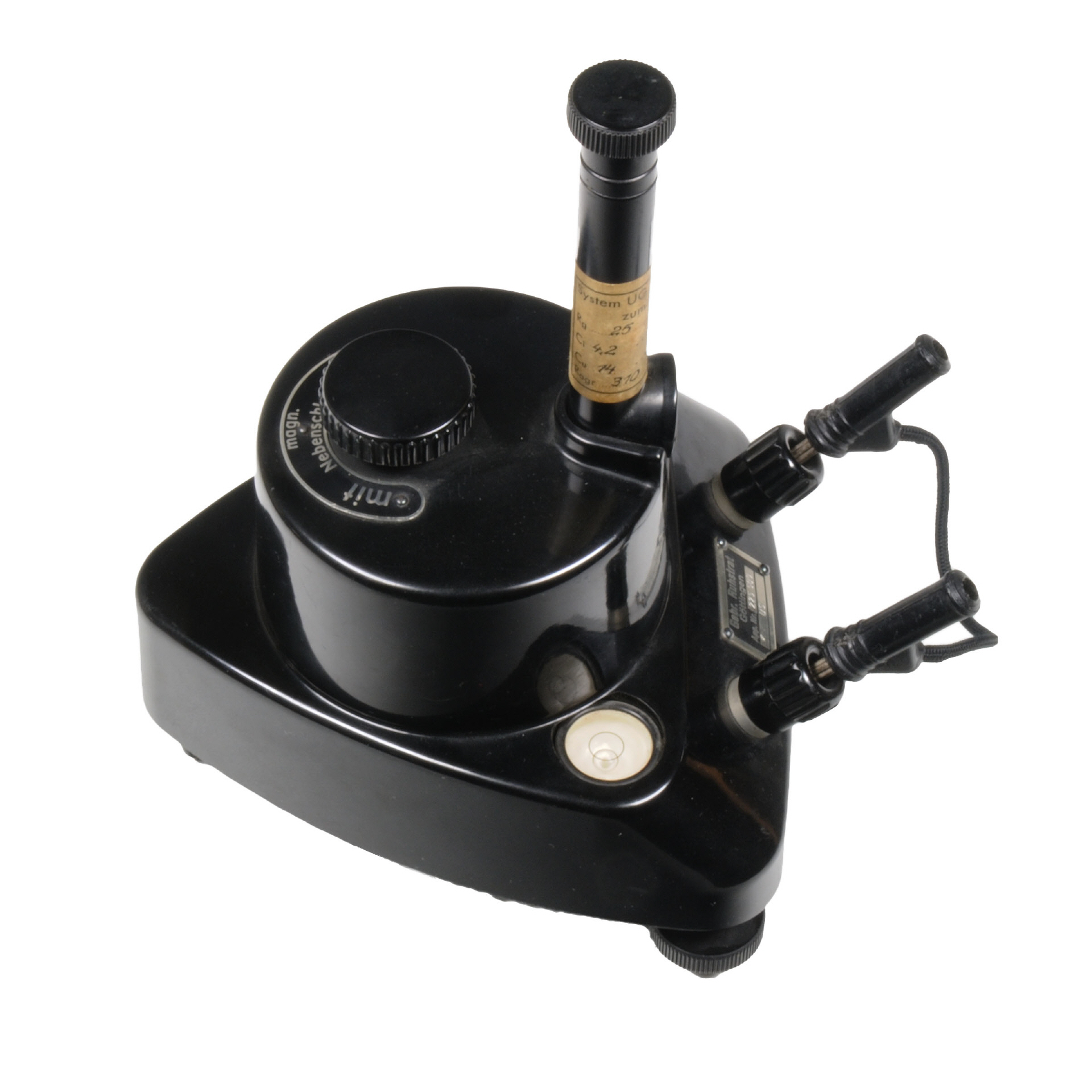

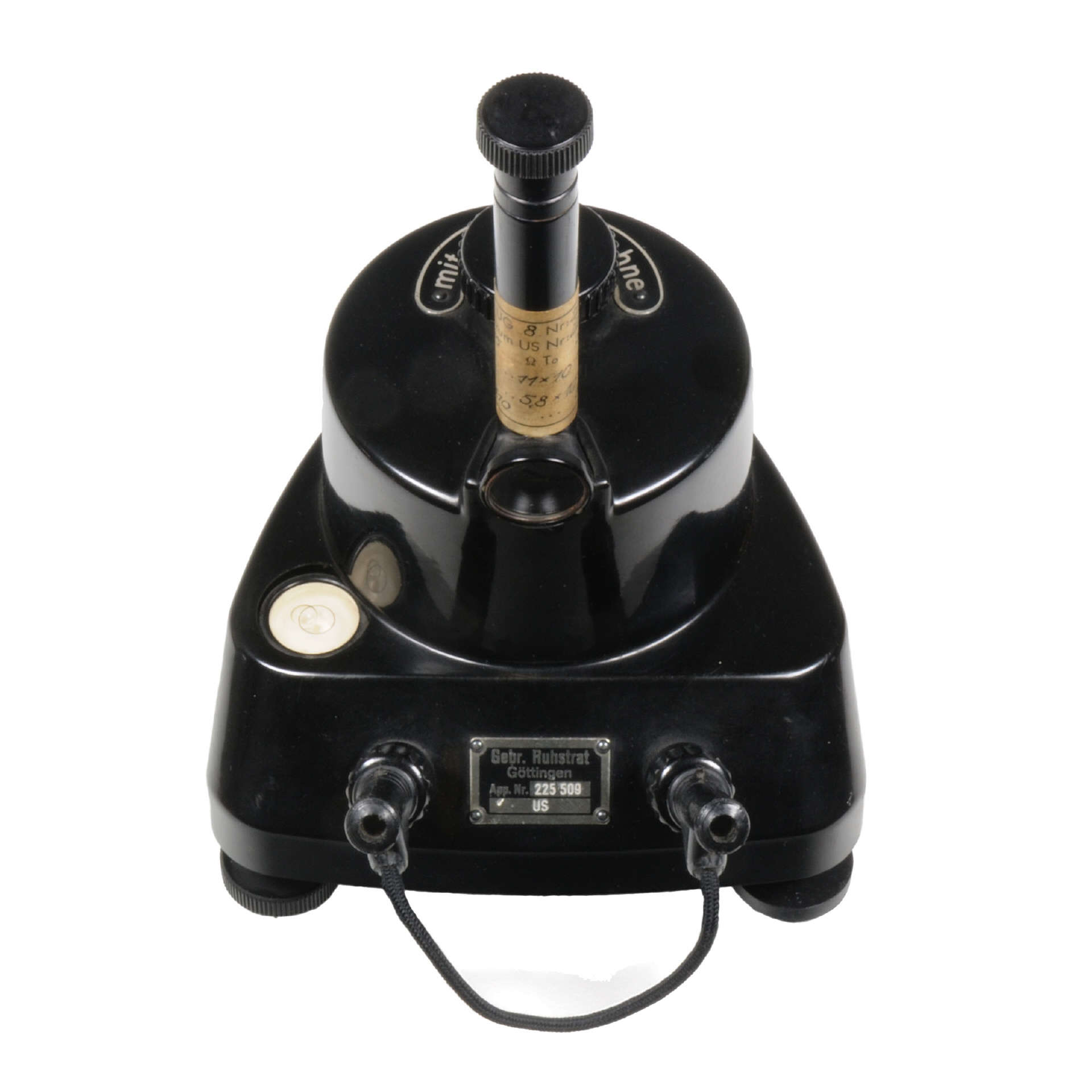

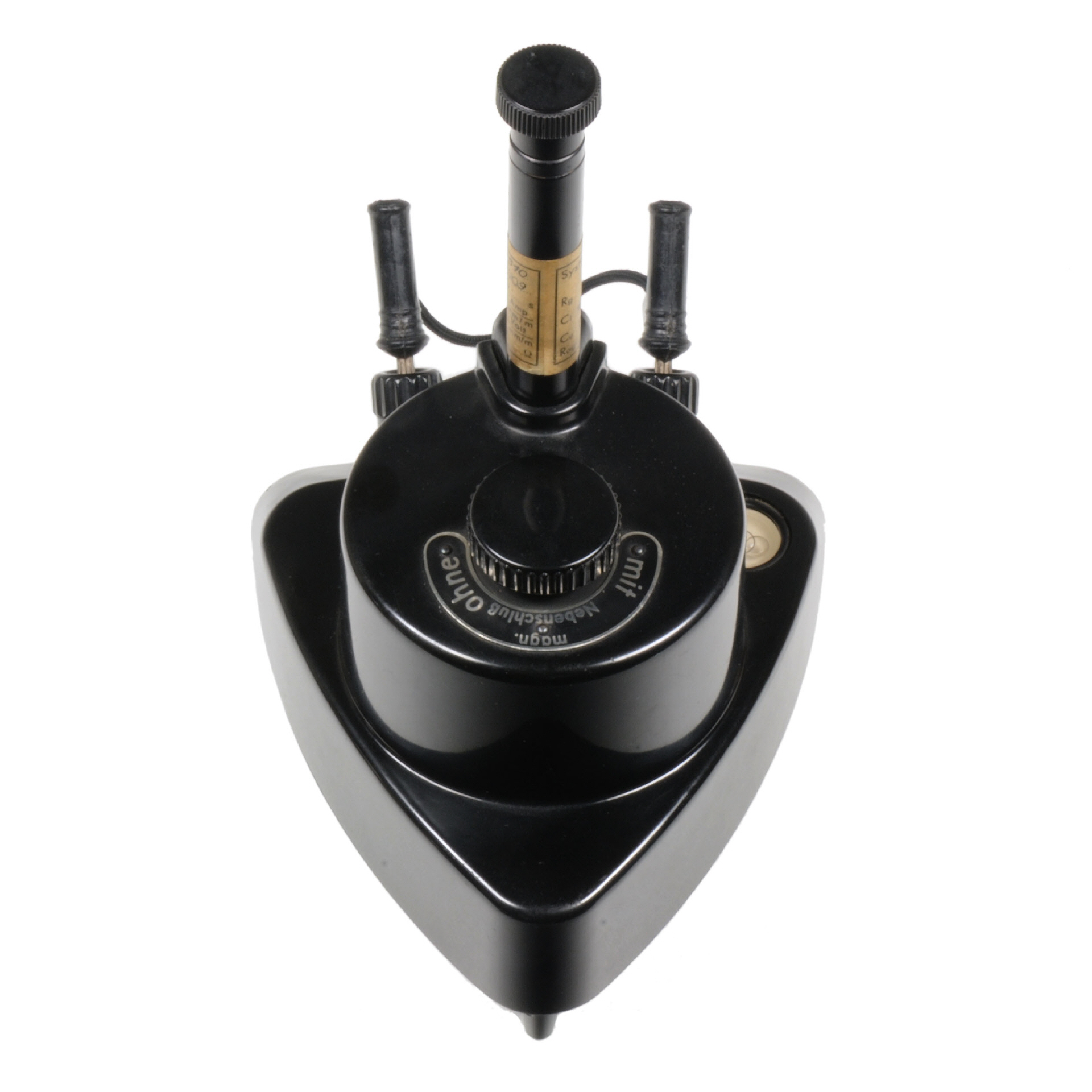

[00312] Spiegelgalvanometer, Gebr. Ruhstrat AG [00312] Spiegelgalvanometer, Gebr. Ruhstrat AG [00312] Spiegelgalvanometer, Gebr. Ruhstrat AG [00279] Spiegelgalvanometer, Gebr. Ruhstrat AG

Verwandte Geräte oder Zubehör

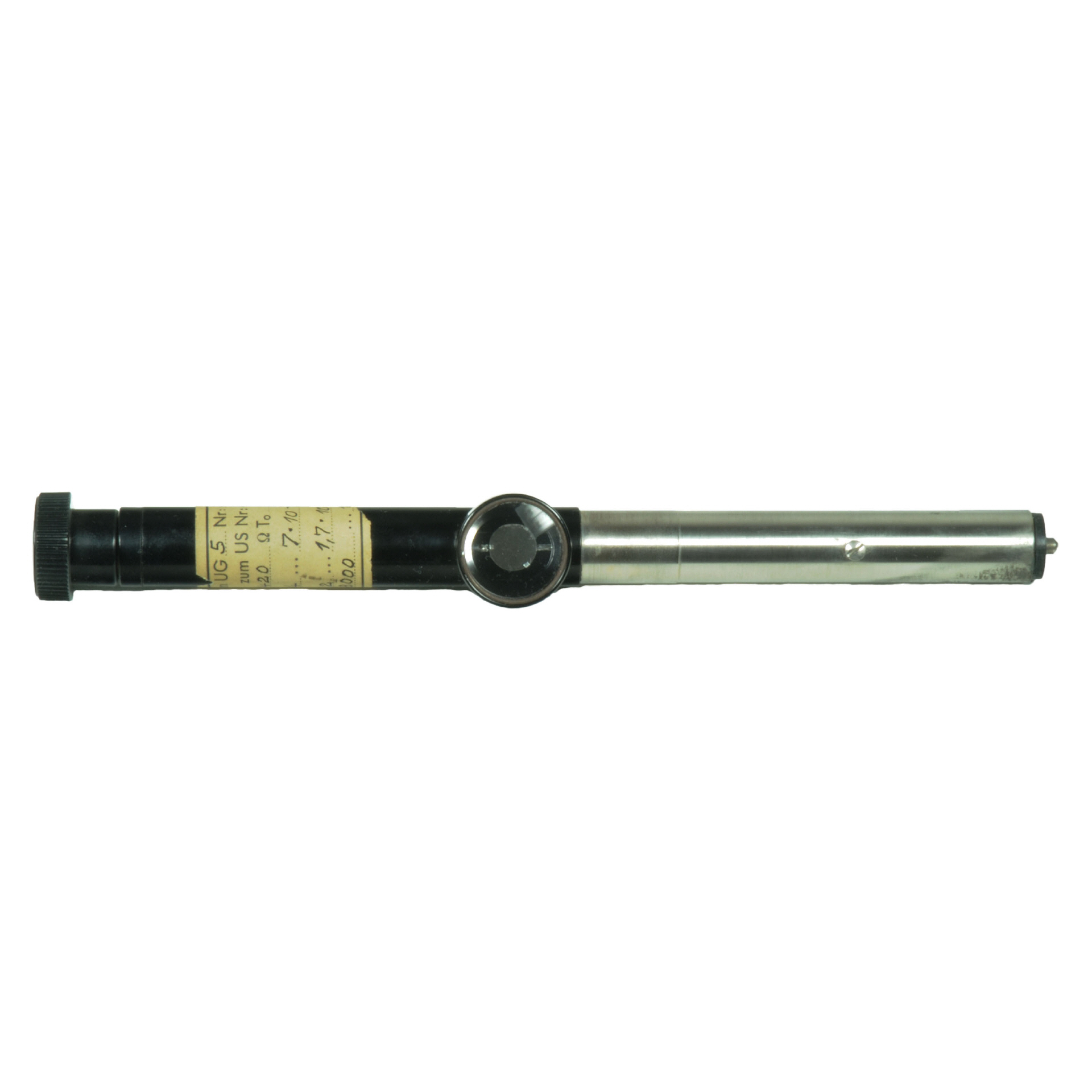

[00279] Spiegelgalvanometer, Gebr. Ruhstrat AG
