Zeigergalvanometer


letzte Änderung 2015-10-04
Inventarnummer 00719
Bezeichnung Kleines Zeigergalvanometer für Nullmessungen
Listen-Nr. 2390 (1926)
Hersteller Siemens & Halske
Preis 1926: 24.- M
Kategorie Zeiger Galvanometer
Datierung ca. 1925
Material Blechgehäuse, schwarz lackiert
Abmessungen Durchmesser ca. 57 mm, Dicke ca. 264 mm (ohne Messspitze und Anhänger)
Durchmesser Sockel ca. 72 mm
Masse 0,16 kg
Zustand 2/A
Markierungen Skalennummer 2154507;
Herstellerlogo
Beschreibung Kleines Zeigergalvanometer für Nullmessungen mit einem Drehspul-Messwerk, Spitzenlagerung und einfachem Nadelzeiger, 2 x 15 Skalenteile. Der Innenwiderstand des Instruments beträgt ca. 10 Ohm.
Der Zeiger schwingt auch bei kurzgeschlossenen Instrumentenklemmen noch periodisch.
Referenz S&H Handliste 1926 (2. Ausgabe), Seite 55

Messbereiche

Stromart DC
Empfindlichkeit 1° = 5 * 10-5 A
1° = 0,5 * 10-3 V

weitere Aufnahmen des Exponats ...

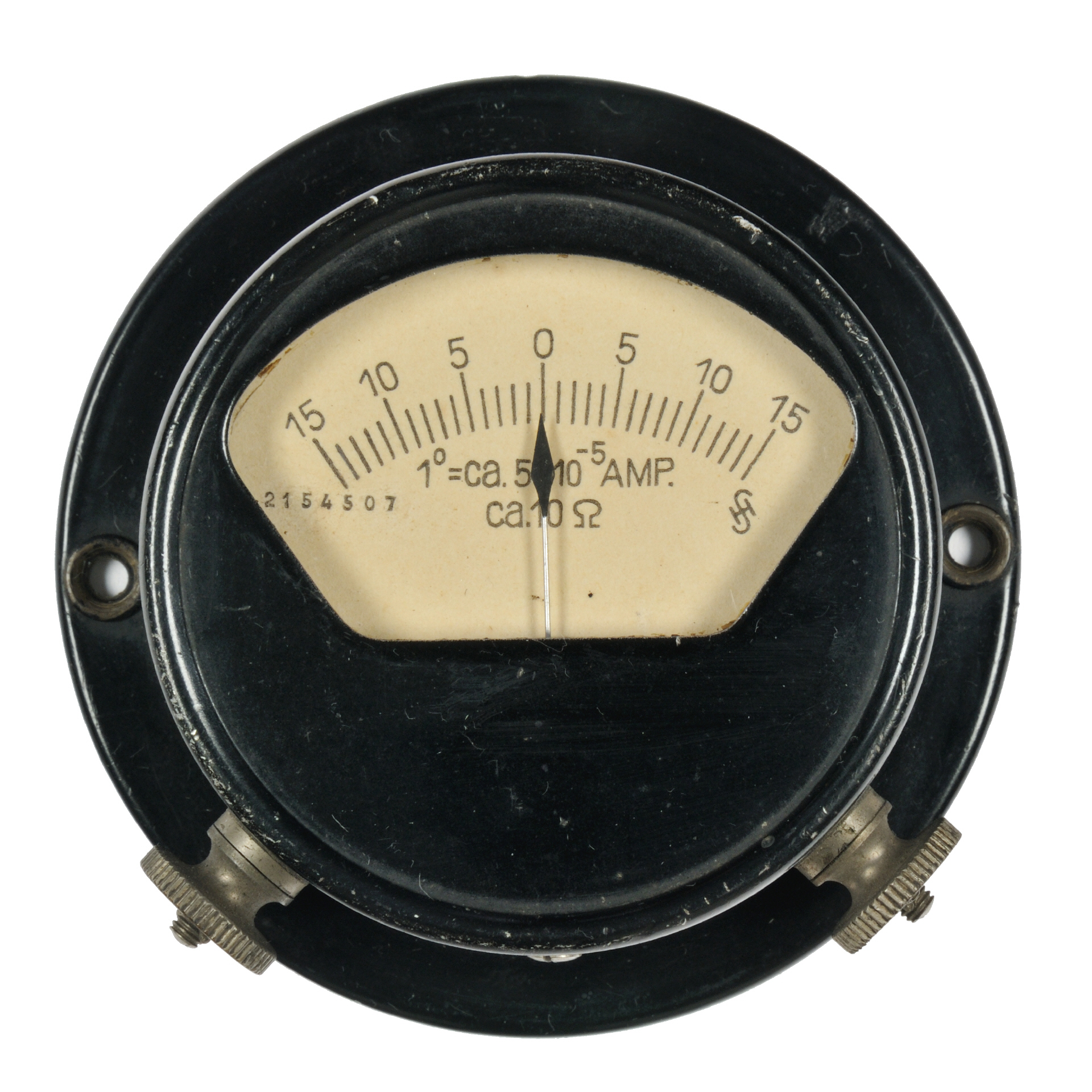

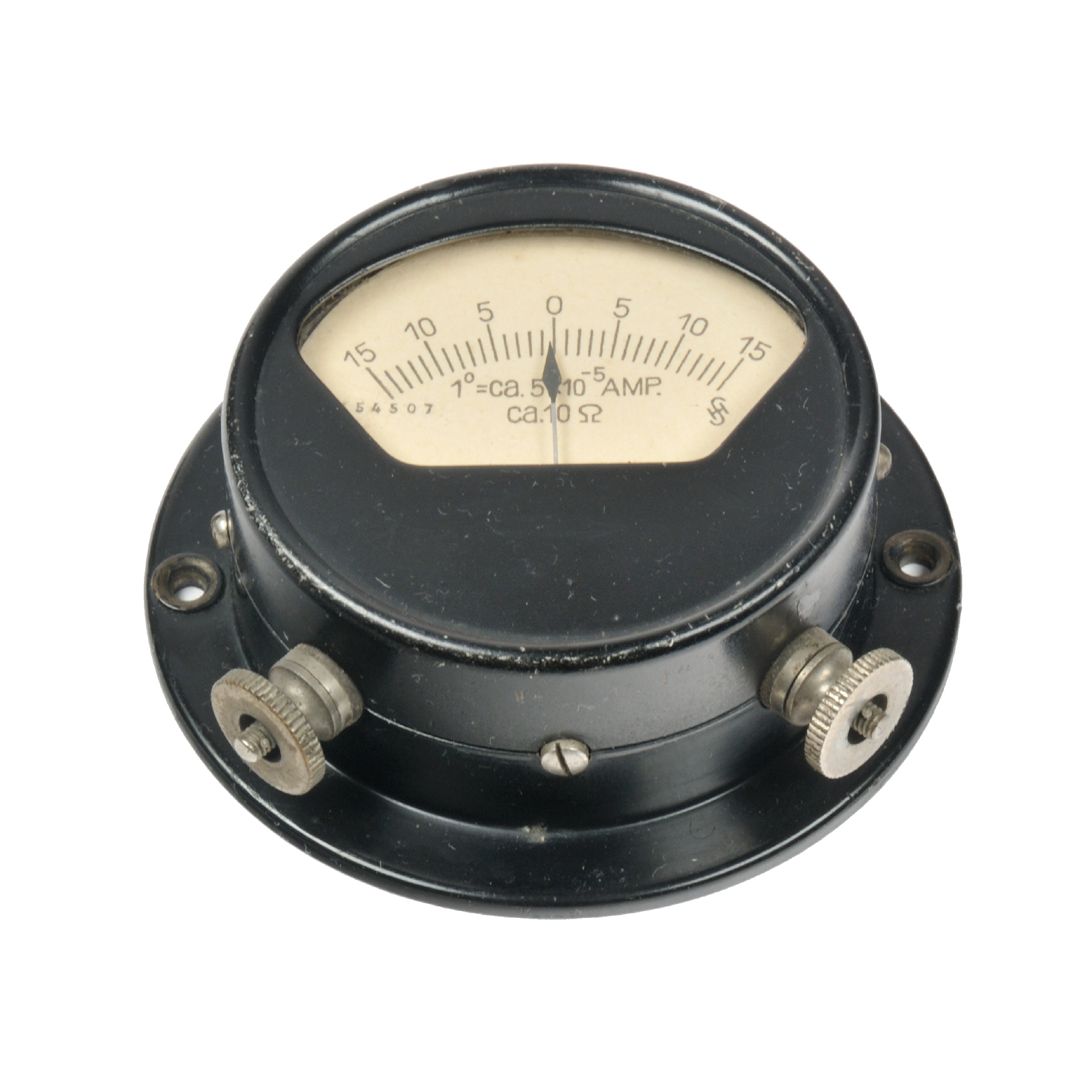

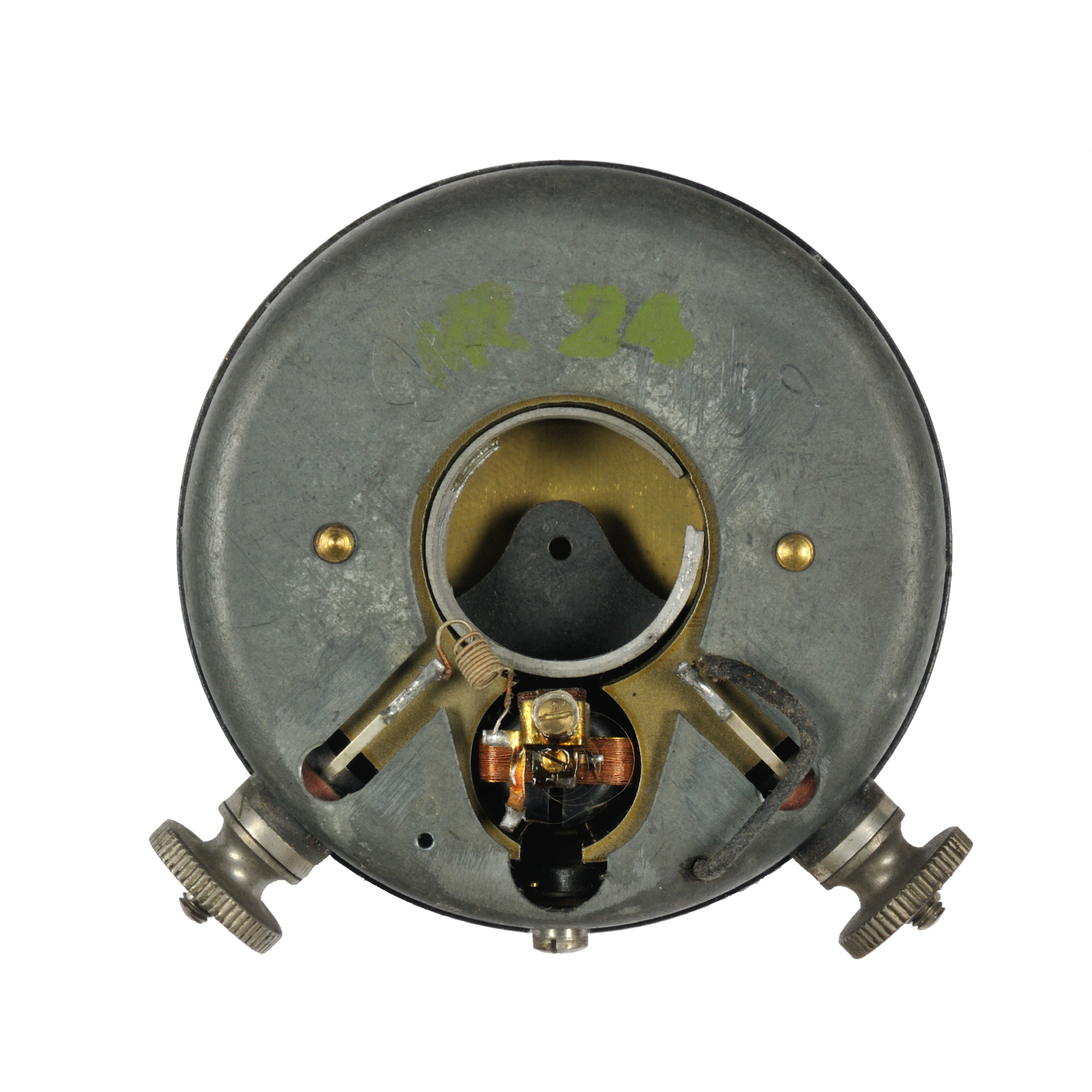

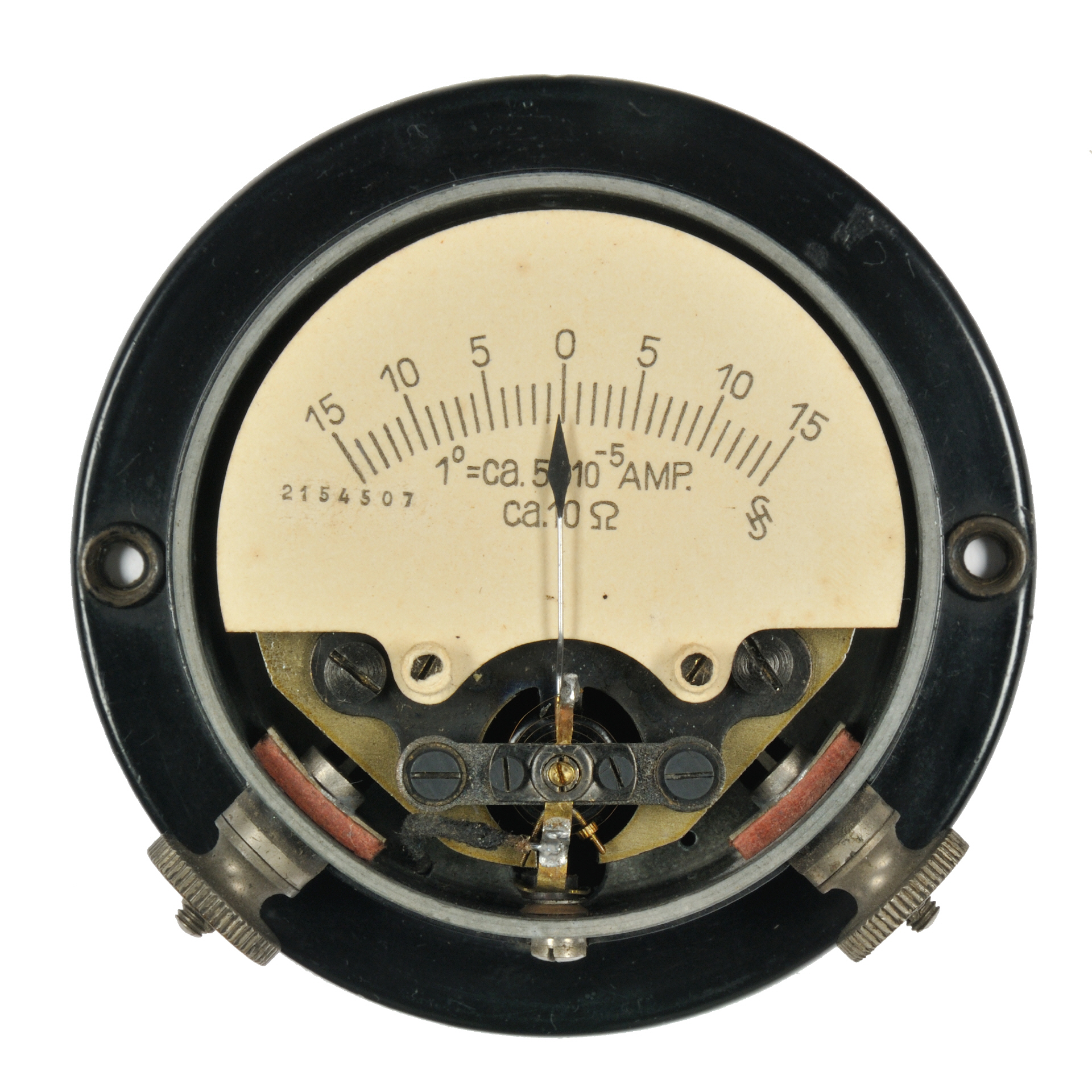

[00719] Kleines Zeigergalvanometer für Nullmessungen; Siemens & Halske; ca. 1925 [00719] Kleines Zeigergalvanometer für Nullmessungen; Siemens & Halske; ca. 1925 [00719] Kleines Zeigergalvanometer für Nullmessungen; Siemens & Halske; ca. 1925 [00719] Kleines Zeigergalvanometer für Nullmessungen; Siemens & Halske; ca. 1925
