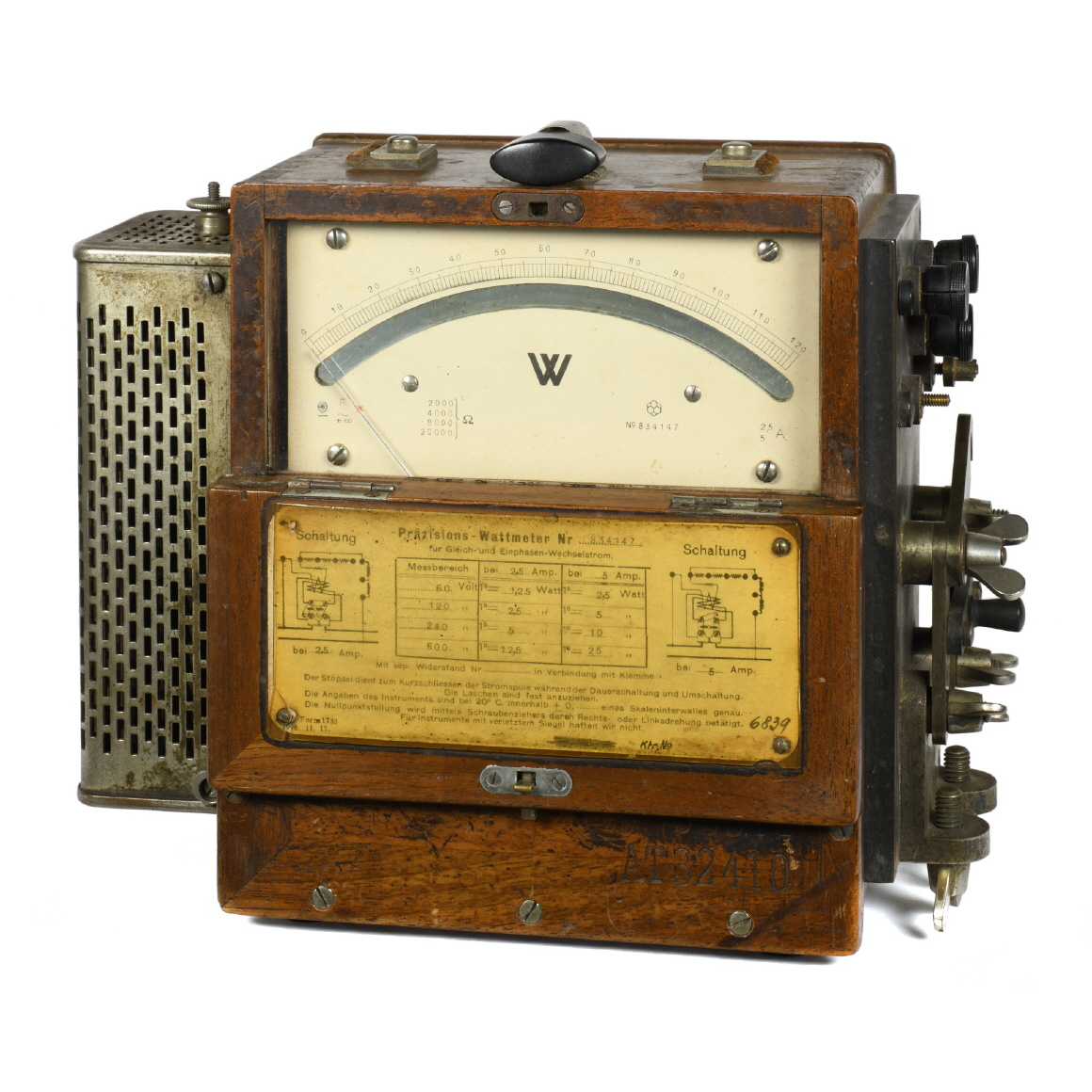

Präzisions-Wattmeter
|
| Inventarnummer | 00128 |
| Bezeichnung | Präzisions-Wattmeter für Gleich- und Einphasen-Wechselstrom |
| Hersteller | Allgemeine Elektricitäts-Gesellschaft |
| Datierung | 1917 |
| Kategorie | Leistung |
| Material | Holzgehäuse, Glas, Blech, Messing, Pressstoff |
| Abmessungen | (BTH) 270 x 120 x 215 mm |
| Masse | 4 kg |
| Zustand |
3 (die Anschlußklemmen für den Spannungspfad sind teilweise defekt) |
| Markierungen | Skalen-Nr. 834147; Auf der Frontseite ist die Nummer 5331 und AT32410 in das Holzgehäuse eingraviert. |
| Beschreibung | - |
| Referenz | - |
Messbereiche
| Stromart | DC, AC |
| Leistung |
bei 2,5 A: 1° Zeigerausschlag = 1,25 / 2,5 / 5 / 12,5 Watt bei 60 / 120 / 240 / 600 Volt bei 5 A: 1° Zeigerausschlag = 2,5 / 5 / 10 / 25 Watt bei 60 / 120 / 240 / 600 Volt |
Gerätecharakteristik
| Messwerk | Eisengeschlossenes, elektrodynamisches Messwerk; Gleich- Wechselstrom ( 15 ... 100 Hz) |
| Messgenauigkeit | unbekannt |
| weitere technische Daten |
Innenwiderstand: 2000 / 4000 / 8000 / 20000 Ω bei 60 / 120 / 240 / 600 Volt |
| Datenblatt | nicht vorhanden |

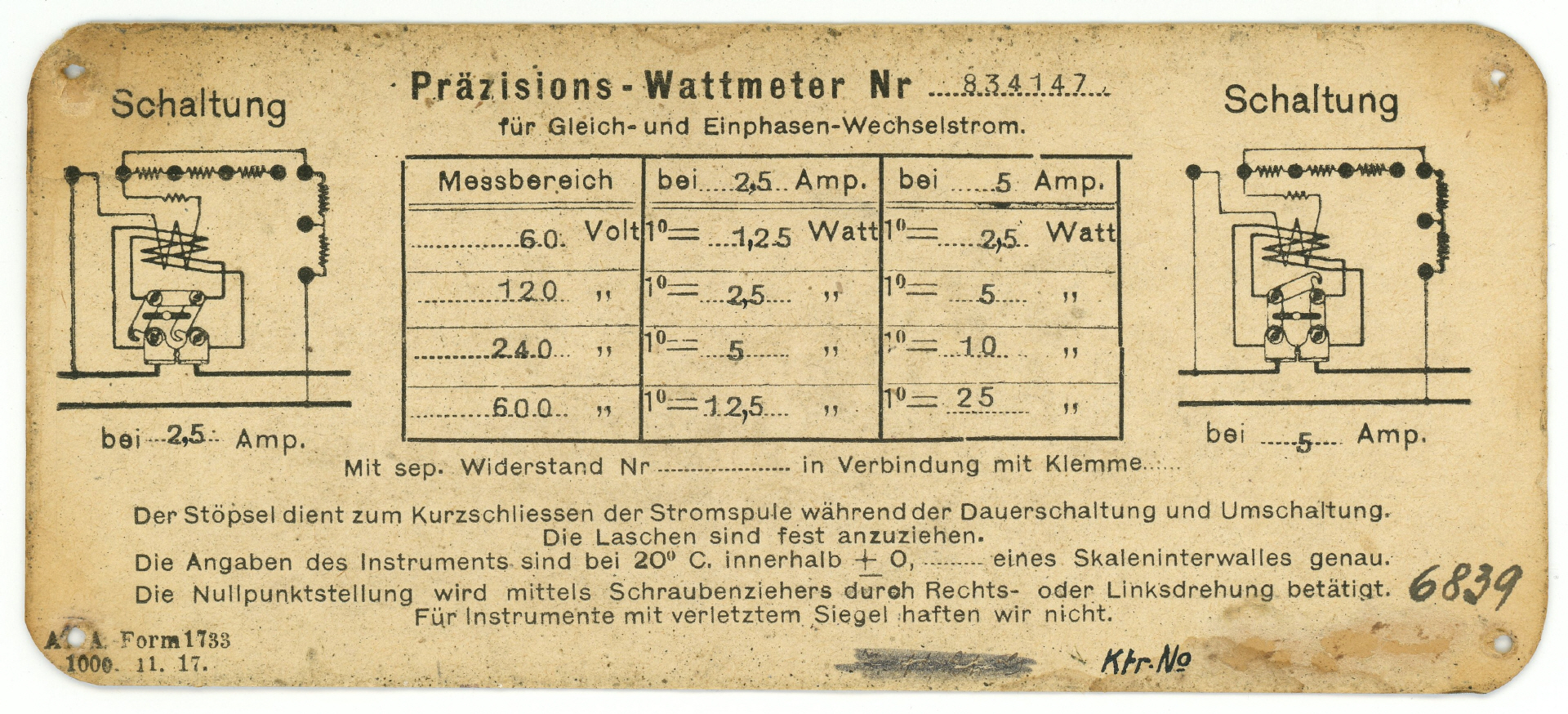

| Handbuch | Bedienungsanleitung auf Innenseite des Deckels |
| Schaltplan |

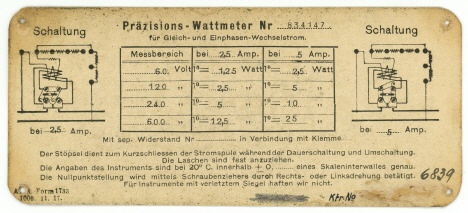

![[00128] Präzisions-Wattmeter für Gleich- und Einphasen-Wechselstrom; AEG; 1917](../../../images/00128_d_aeg_wattmeter_doc.jpg)
|
Änderungen
| 2013-02-09 | Erfassung |
