Vielfachinstrument
|
| letzte Änderung | 2012-02-02 |
| Inventarnummer | 00084 |
| Bezeichnung | Vielfachmessgerät |
| Hersteller | Siemens & Halske |
| Datierung | ca. 1939 |
| Kategorie | Multimeter |
| Material | Pressstoff |
| Abmessungen | (B x T x H) 9 cm x 15,5 cm x 5 cm |
| Masse | 0,7 kg |
| Markierungen | keine Skalennummer; auf der Vorder- und Rückseite ist jeweils ein eingebranntes Hoheitsabzeichen der ehem. Deutschen Wehrmacht, auf der Unterseite finden sich Kontroll- / Abnahmestempel "II", "9", "56" und eine eingeritzte Nummer 8B4468. Eine weitere Markierung wurde ausgekratzt. |
| Zustand |
Originalzustand, guter Erhaltungszustand. Das Gerät funktioniert in allen Messbereichen. |
| Referenz | Radiomuseum |
Messbereiche
| Stromart | AC / DC |
| Spannung |
600 / 240 / 120 / 24 / 6 / 1,2 Volt (AC) 600 / 240 / 120 / 24 / 6 / 1,2 / 0,24 Volt (DC) |
| Strom |
6 / 1,2 / 0,24 / 60m / 12m / 2,4m A (AC) 6 / 1,2 / 0,24 / 60m / 12m / 2,4m / 0,6m A (DC) |
| Leistung | keine |
| Widerstand | nur über Zusatzkasten |
| Kapazität | keine |
| Induktivität | keine |
| Sonstige | keine |
Gerätecharakteristik
| Anzeigefehler | 1,5% Anzeigegenauigkeit |
| Frequenzfehler | keine Angaben |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
Anmerkungen

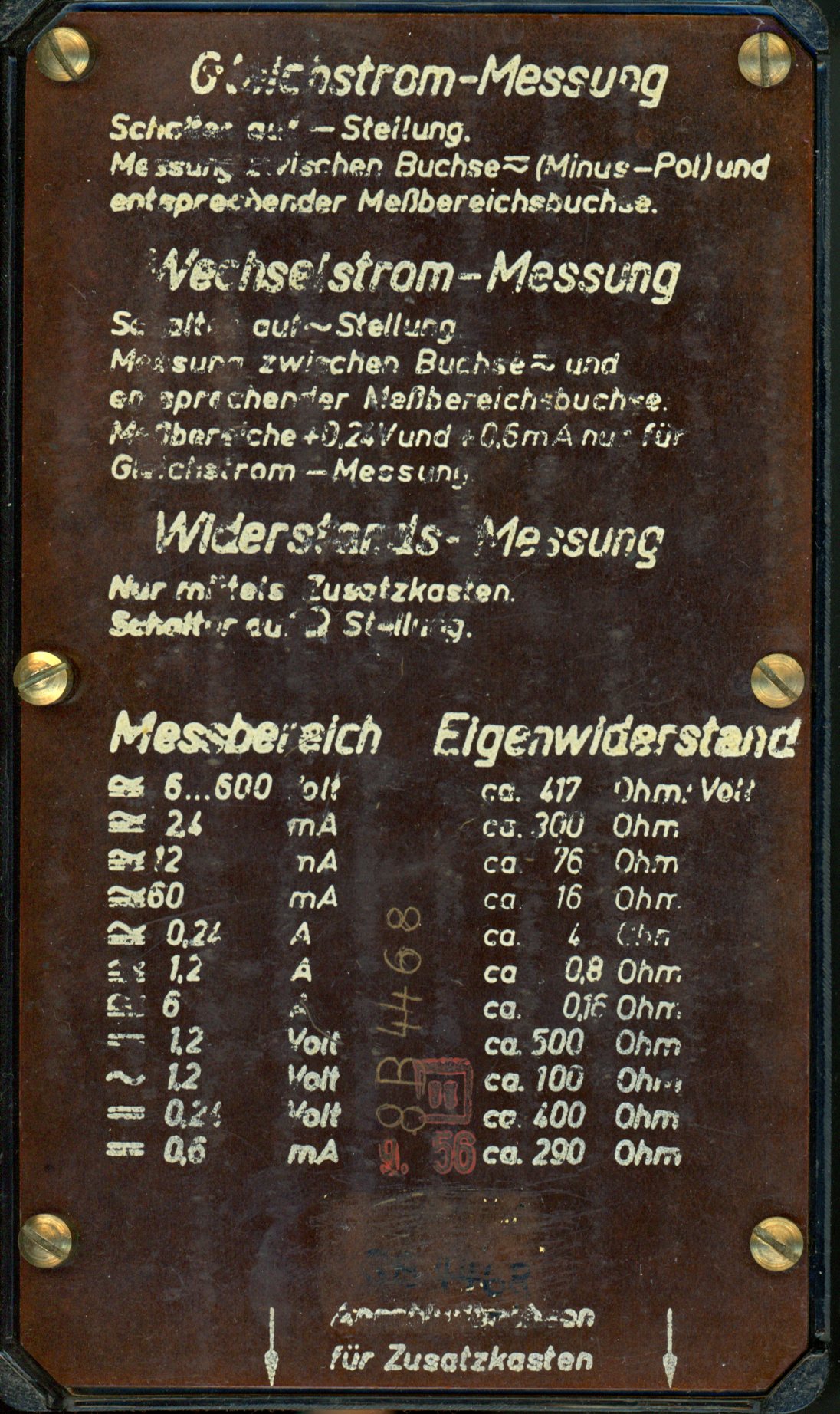

![[00084] Vielfachinstrument, Siemens & Halske, ca. 1939](../../images/00084_d_siemens_mehrfachmessgeraet_doc.jpg)

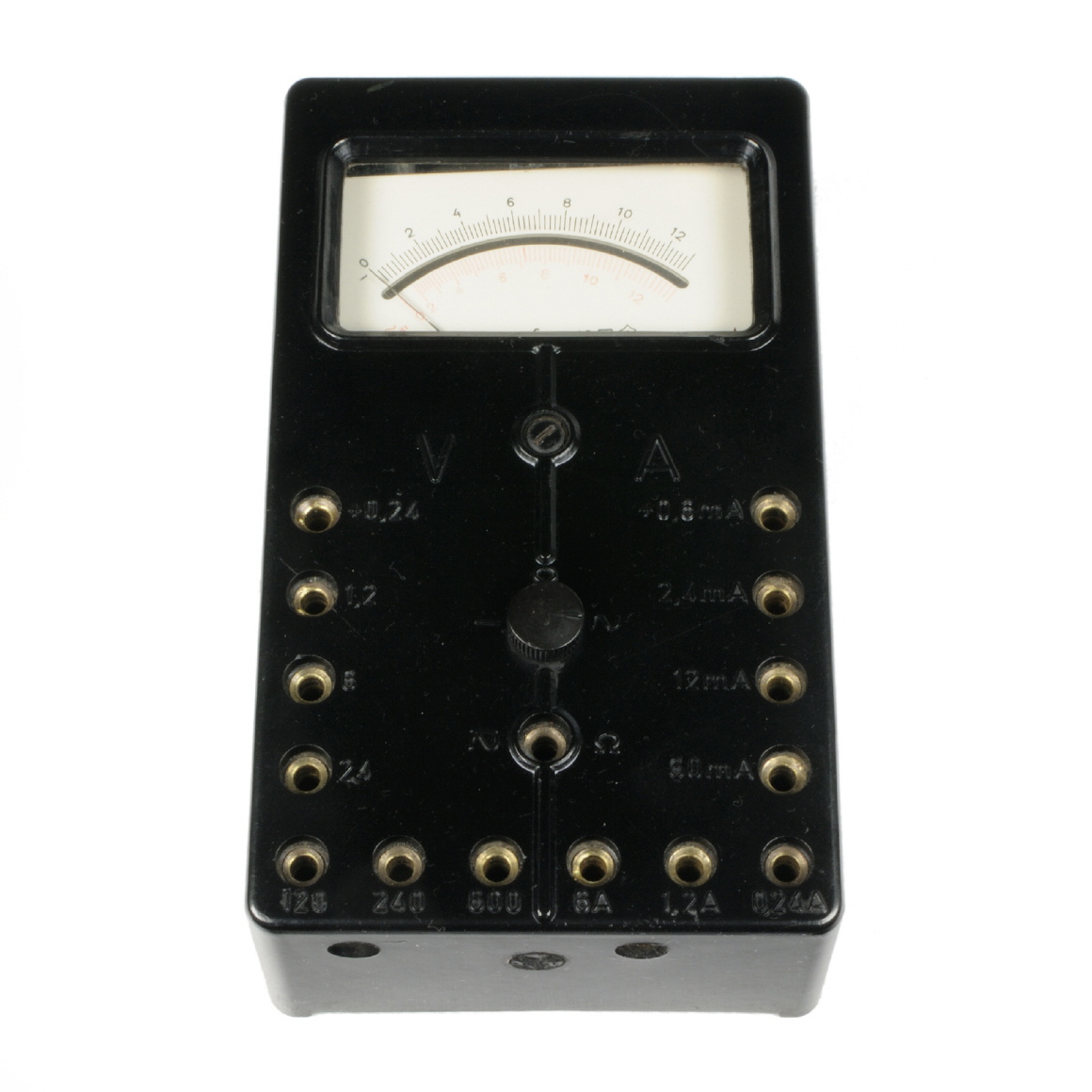

Das Gerät besitzt einen kleinen Drehschalter in der Mitte, mit dem zwischen Gleich- und Wechselspannung, sowie Widerstandsmessung umgeschaltet werden kann. Die Auswahl des Messbereichs erfolgt über verschiedene Kontakte.
An der Vorderseite sind zwei Buchsen zum Anschluss des Widerstands-Zusatzkastens.
