Super Contrôleur


letzte Änderung 2013-02-19
Inventarnummer 00437
Bezeichnung Super Contrôleur
Hersteller CHAUVIN ARNOUX
Datierung ca. 1940
Kategorie Multimeter
Material Preßstoff, Glas
Abmessungen (BTH) 80x 130 x 30 mm
Masse 0,5 kg
Zustand 2

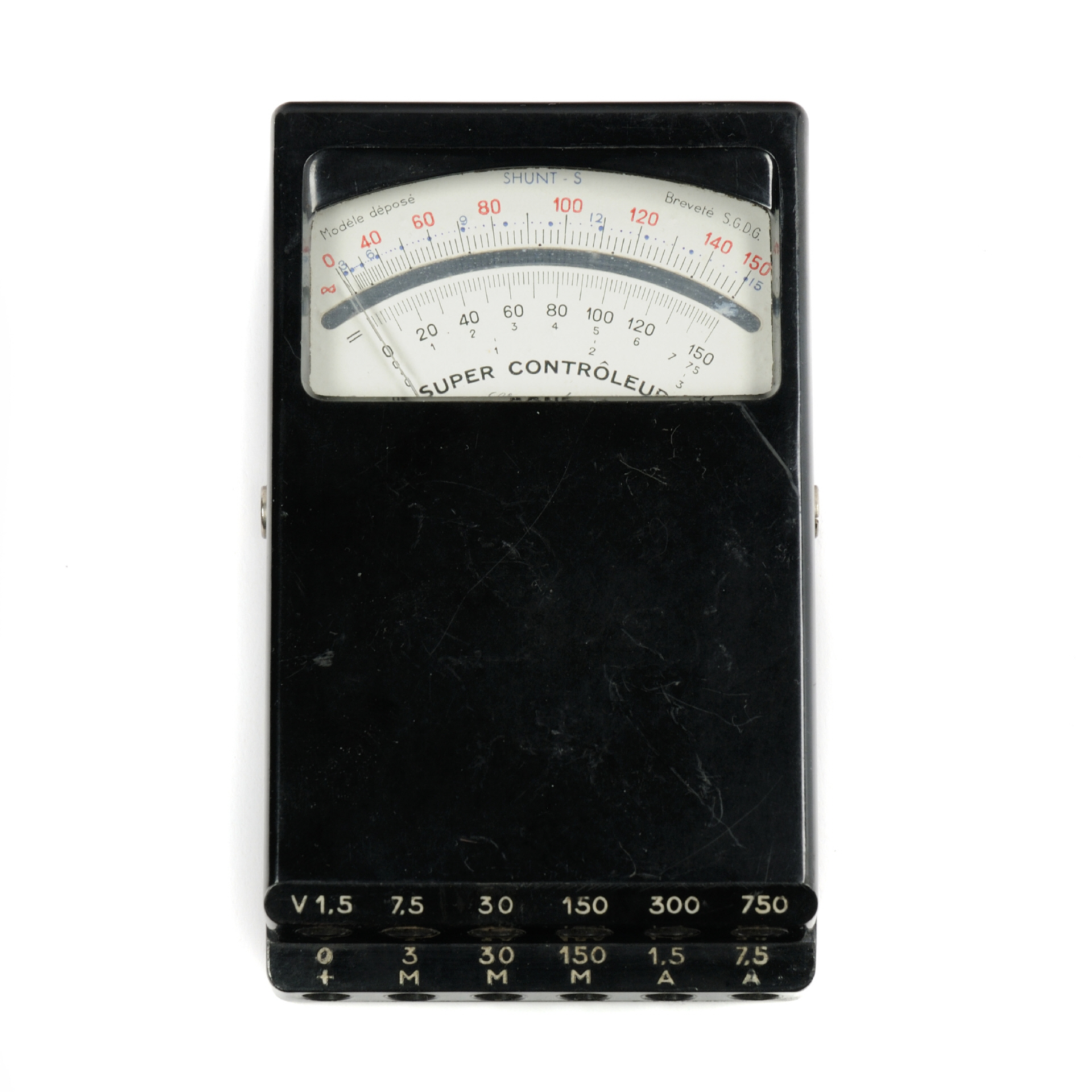

Markierungen Hersteller- und Typenbezeichnung auf der Skala; Skalennummer 100932 SC;

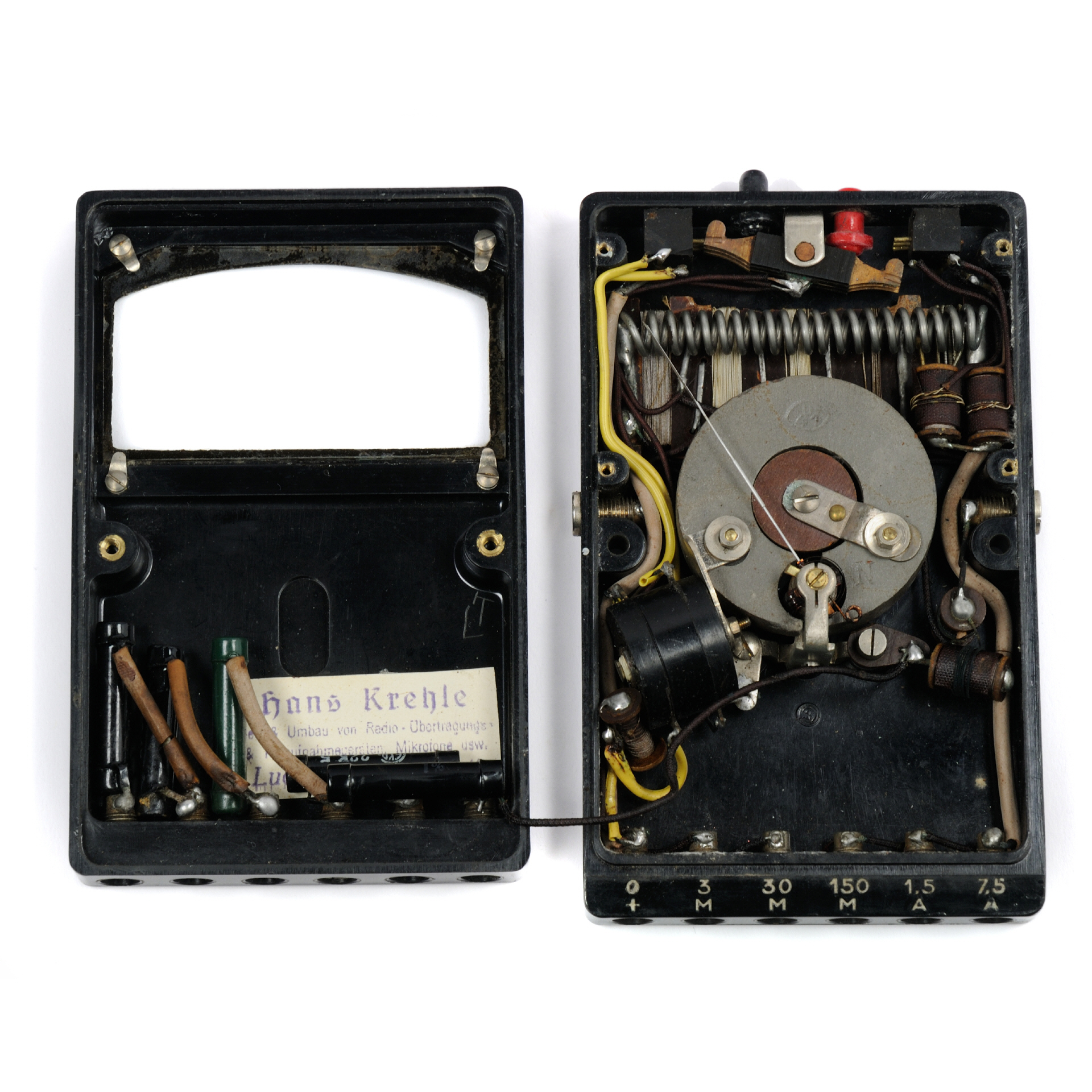

Auf der Innenseite des Deckels findet sich noch ein eingeklebter Zettel der Firma Hans Krehle, Ludwigsburg/Württ. (Umbau oder Reparatur des Geräts)
Beschreibung -
Referenz Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234342

Messbereiche

Stromart AC / DC
Spannung 0,1 ... 1,5 / 7,5 / 30 / 150 / 300 / 750 V
Strom 0,05 ... 3 / 30 / 150 mA
0,1 ... 1,5 / 7,5 A
zusätzliche Anschlußmöglichkeit für Shunts bis 150 A

Gerätecharakteristik

Messgenauigkeit ca. ± 3%
weitere technische Daten nicht bekannt
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden

Anmerkungen

Das Gerät dient zur Messung von Gleich- und Wechselspannungen und Strömen innerhalb der angegebenen Messbereiche.

Der Gleichstrommessbereich lässt sich durch zugehörige Shunts bis auf 150 A erweitern. Mit dem zugehörigen Stromwandler, der ein Übersetzungsverhältnis von 1000:1 hat, lassen sich die Wechselstrommessbereiche dem Verhältnis entsprechend erweitern. Z.B. kann im 30 mA-Bereich ein Strom bis 30 A gemessen werden.

weitere Aufnahmen des Exponats ...

[00437] Zur Messung von Gleich- und Wechselspannungen und Strömen, durch Shunts erweiterbar bis 150 A; Chauvin Arnoux; ca. 1940 [00437] Zur Messung von Gleich- und Wechselspannungen und Strömen, durch Shunts erweiterbar bis 150 A; Chauvin Arnoux; ca. 1940
