Multavi 5L


letzte Änderung 2014-12-28
Inventarnummer 00118
Bezeichnung Multavi 5L

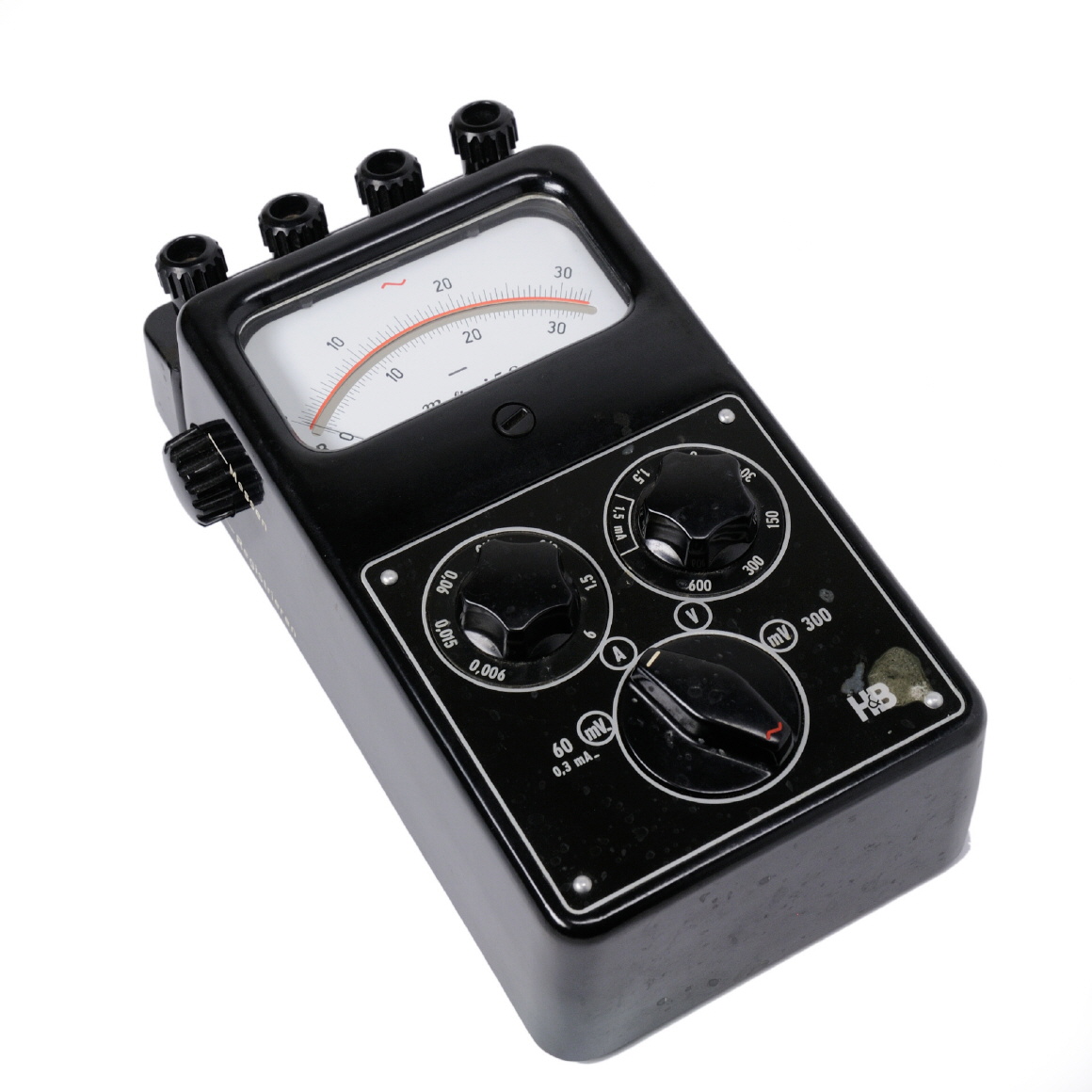

  Das MULTAVI 5 L dient als Messbereichwähler und Kontroll-Instrument beim Messen mit dem projizierfähigen MULTAVI P-Messwerk oder zum Registrieren mit dem Lichtpunkt-Linienschreiber LUMISCRIPT. Es entspricht in seiner Ausführung und seinen messtechnischen Daten vollkommen dem MULTAVI 5 und hat folgende Zusatzeinrichtungen: Anschlussbuchse für das MULTAVI P- Messwerk oder den LUMISCRIPT, Umschalter zum wahlweisen Umschalten der Anzeige vom MULTAVI 5 L auf das angeschlossene Gerät. Durch diese Einrichtung besteht z. B. die Möglichkeit, in einer Versuchseinrichtung den gewünschten Betriebszustand einzustellen oder den geeigneten Messbereich am MULTAVI 5 L zu wählen und erst dann durch den Umschalter die Anzeige zu projizieren bzw. die Messwerte zu registrieren.
Hersteller Hartmann & Braun
Datierung 1961
Kategorie Multimeter
Material Isolier-Preßstoff
Abmessungen (BTH) 10 x 18,5 x 6,5 cm
Masse 0,9 kg
Zustand 2A
Markierungen Skalennummer 2971389
Referenz (Herstellerunterlagen)

Messbereiche

Stromart DC, AC
Spannung DC: 0 ... 0,06 / 0,3 / 1,5 / 6 / 30 / 150 / 300 / 600 V
AC: 0 ... 0,3 / 1,5 / 6 / 30 / 150 / 300 / 600 V
Strom DC: 0 ... 0,0003 / 0,0015 / 0,006 / 0,015 / 0,06 / 0,15 / 0,6 / 1,5 / 6 A
AC: 0 ... 0,0015 / 0,006 / 0,015 / 0,06 / 0,15 / 0,6 / 1,5 / 6 A

Gerätecharakteristik

Messwerk Drehspulmesswerk; Gleichrichter; Gleich- und Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV
Anzeigefehler AC: ± 1,5% vom Skalenendwert
DC: ± 1% vom Skalenwert
Frequenzfehler 500...2000 Hz maximal ± 1,5% vom Skalenwert
Datenblatt (siehe Handbuch)
Handbuch H&B Multavi 5 (1961) Handbuch [5.083 KB]
Schaltplan (siehe Handbuch)
Zubehör - Dietze-Anleger IDm
- Stromwandler TiMu5
- div. andere Vor- und Nebenwiderstände

Verwandte Geräte und Zubehör

[00227] Vorwiderstand für Multavi 5; Hartmann & Braun; ca. 1950 [00083] Multavi 5, Hartmann & Braun
