Widerstandsdekade


Inventarnummer 00178
Bezeichnung
Hersteller Ruhstrat, Gebr. AG
Datierung unbekannt
Kategorie Rheostat
Material Holz, Pressstoff, Ebonit, Messing, Manganin
Abmessungen 42 cm x 26,5 cm x 16,5 cm
Masse 8,7 kg
Markierungen Seriennummer 237026
Zustand 100% Original, versiegelt, vollständig (alle Stöpsel vorhanden!), der Schlüssel der Box fehlt, zusätzlich noch 4 Spannungsabgriffe (zwei mehr als in der Box gelagert werden können).
Das Gerät hat normale Gebrauchsspuren.
Alle Widerstände sind gemessen und in Ordnung, das Gerät ist funktionsfähig.
Referenz Derzeit sind keine Referenzen bekannt.

Geschichte

Über die Geschichte des Geräts ist nichts bekannt.

Anmerkungen

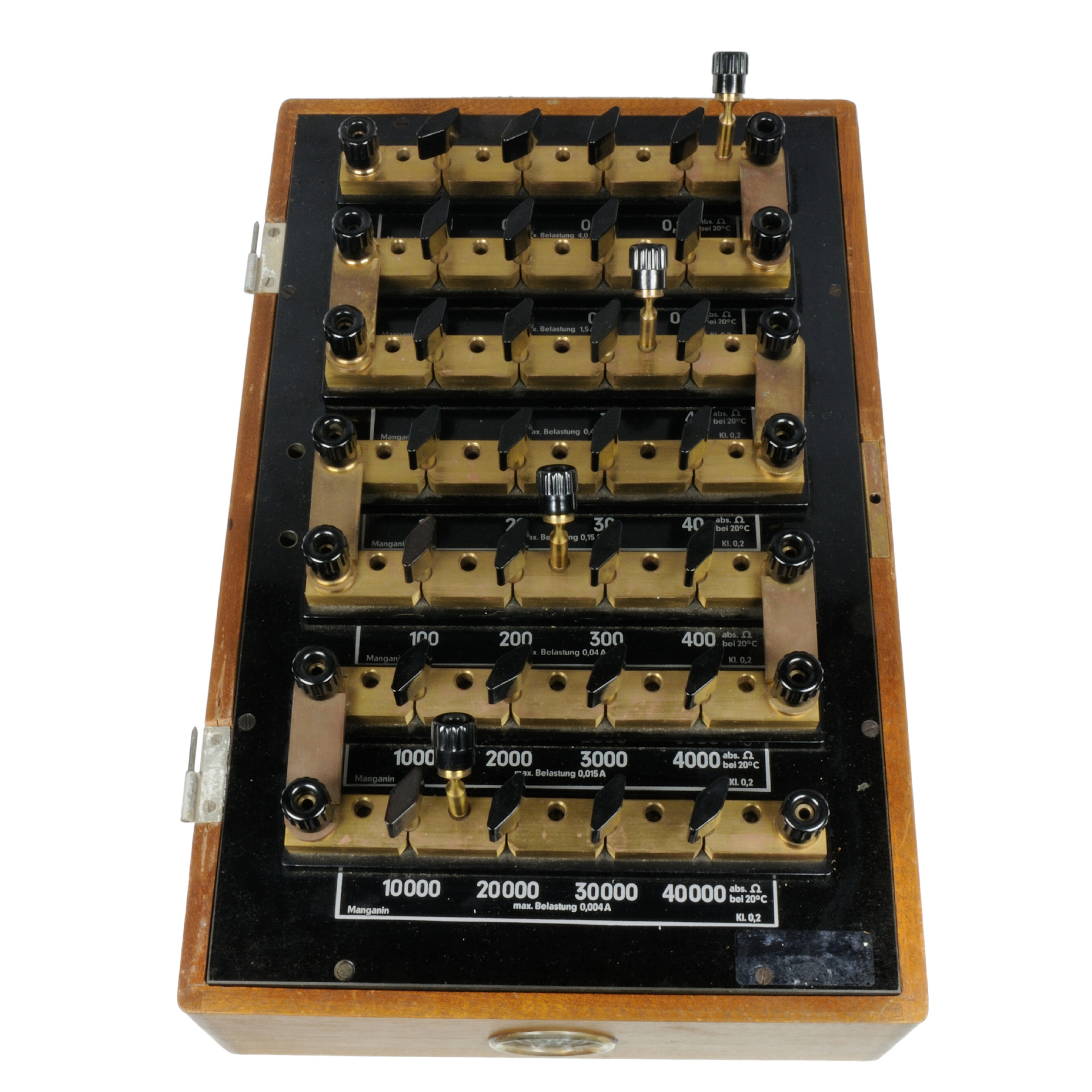

Stöpsel Rheostat, bestehend aus Manganin Widerständen, von 0,01 bis 111.111,1 Ohm einstellbar.

Der Rheostat besteht aus 7 Reihen von Widerständen, die über Messing-Brücken in Reihe geschaltet sind. Durch Stecken der Stöpsel können einzelne Widerstände überbrückt werden, dadurch können nahezu beliebige Widerstandswerte zwischen 0,01 Ohm und 4000 Ohm eingestellt werden.

Reihe 1: 0,01 / 0,02 / 0,03 / 0,04 Ohm (in Reihe 0,1 Ohm)
Reihe 2: 0,1 / 0,2 /0,3 / 0,4 Ohm (in Reihe 1 Ohm)
Reihe 3: 1 / 2 / 3 / 4 Ohm (in Reihe 10 Ohm)
Reihe 4: 10 / 20 / 30 / 40 Ohm (in Reihe 100 Ohm)
Reihe 5: 100 / 200 / 300 / 400 Ohm (in Reihe 1 000 Ohm)
Reihe 6: 1.000 / 2.000 / 3.000 / 4.000 Ohm (in Reihe 10.000 Ohm)
Reihe 7: 10.000 / 20.000 / 30.000 / 40.000 Ohm (in Reihe 100.000 Ohm)

Aufnahmen des Geräts ...

[00178] Serien Rheostat mit Stöpselschaltung - Dekaden-Rheostat von Gebr. Ruhstrat AG, Seriennummer 237026
