Messbrücke in Wheatstoneschaltung


letzte Änderung 2012-05-24
Inventarnummer 00011
Bezeichnung Meßbrücke in Wheatstoneschaltung
Hersteller Siemens & Halske
Datierung ca. 1940
Kategorie Widerstand
Material Pressstoff, Holz
Abmessungen 24 cm x 12,5 cm x 8 cm
Masse 1,5 kg
Markierungen keine Skalennummer oder andere Hinweise vorhanden
Zustand Originalzustand, nur geringe Gebrauchsspuren.
Technisch ungeprüft.
Referenz keine bekannt

Messbereiche

Stromart DC
Widerstand 0,04 - 50.000 Ohm (unterteilt in 6 Bereiche)
0,04 - 0,5 Ohm
0,4 - 5 Ohm
4 - 50 Ohm
40 - 500 Ohm
400 - 5.000 Ohm
4.000 - 50.000 Ohm

Gerätecharakteristik

Messgenauigkeit keine Angaben
Anzeigefehler keine Angaben
weitere technische Daten 4,5 Volt Batterie
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden

Weitere Aufnahmen des Exponats

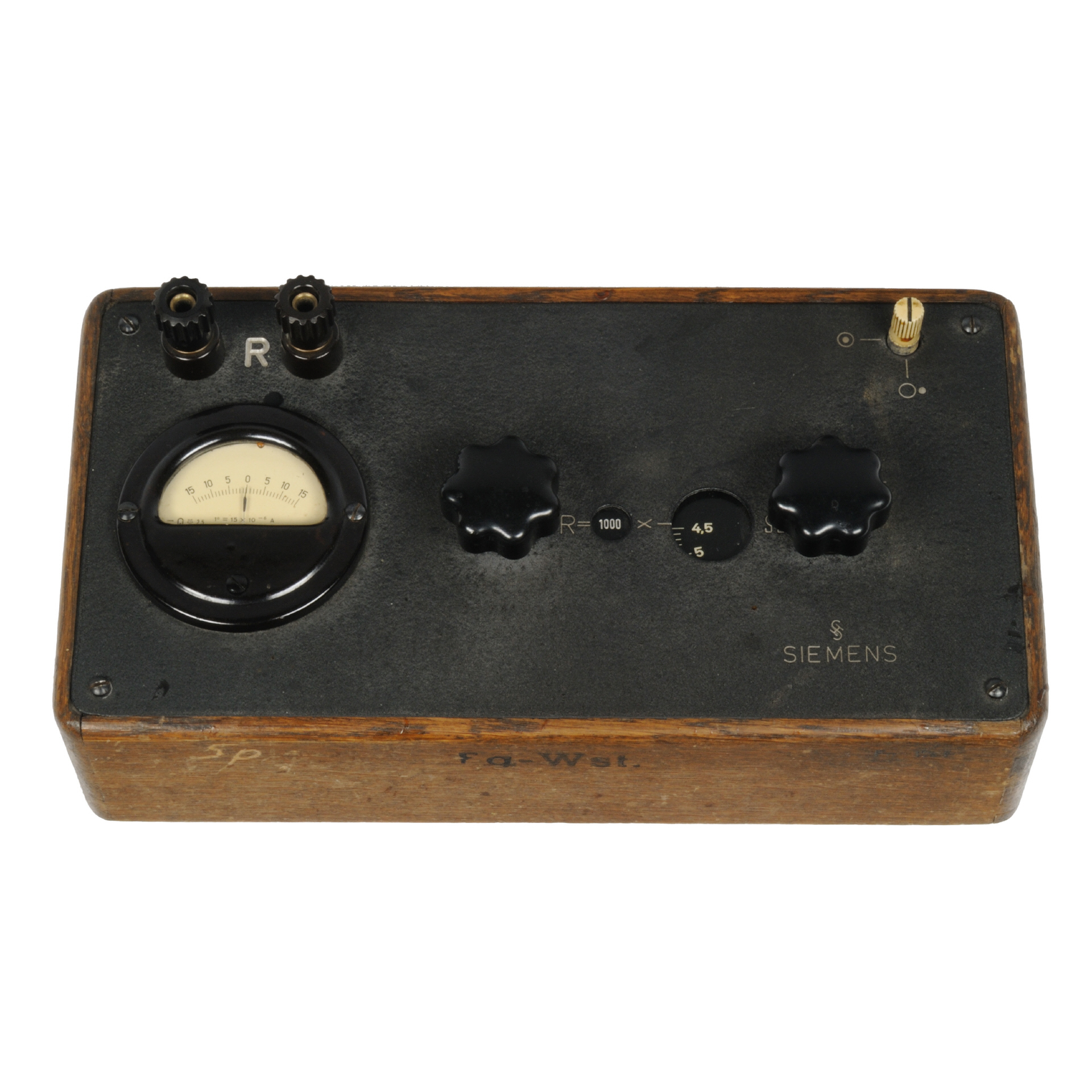

[00011] Widerstandsmessbrücke in Wheatstoneschaltung, Siemens & Halske, ca. 1940
