Normameter R


letzte Änderung 2013-07-06
Inventarnummer 00485
Bezeichnung Mod. 185 R
Hersteller Norma Messtechnik GmbH
Datierung ca. 1950
Kategorie passive Messgeräte Widerstand kleine Messbrücken
Material Presstoffgehäuse
Abmessungen (BTH) 100 ∙ 180 ∙ 60 mm
Masse 0,56 kg
Zustand 3
Markierungen keine Seriennummer
Referenz -

Messbereiche

Widerstand 0,5 ... 50 x 0,1 / 1 / 10 / 100 / 1000 Ω

Gerätecharakteristik

Messwerk Drehspul-Galvanometer, Stromkonstante: ca. 2 * 10-6 A / Skalenteil
Messgenauigkeit für B = 1, 10, 100: ± 0,5 % im mittleren Skalenbereich
für B = 0,1: ± 2 % im mittleren Skalenbereich
für B = 1000: ± 5 % im mittleren Skalenbereich
Datenblatt nicht vorhanden
Handbuch nicht vorhanden

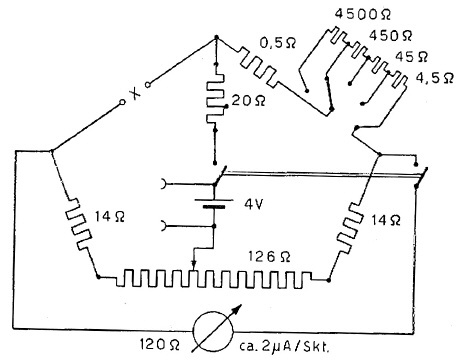

Schaltplan [00485] kleine Widerstandsmessbrücke Normameter R; Norma, Wien; ca. 1950

Beschreibung

Anwendungsgebiet: Elektro-und Radiowerkstätten, Fertigung elektrischer Geräte, Überprüfung elektrischer Anlagen und Leitungen, zur Messung von Widerständen zwischen 0,05 und 50.000 Ohm.

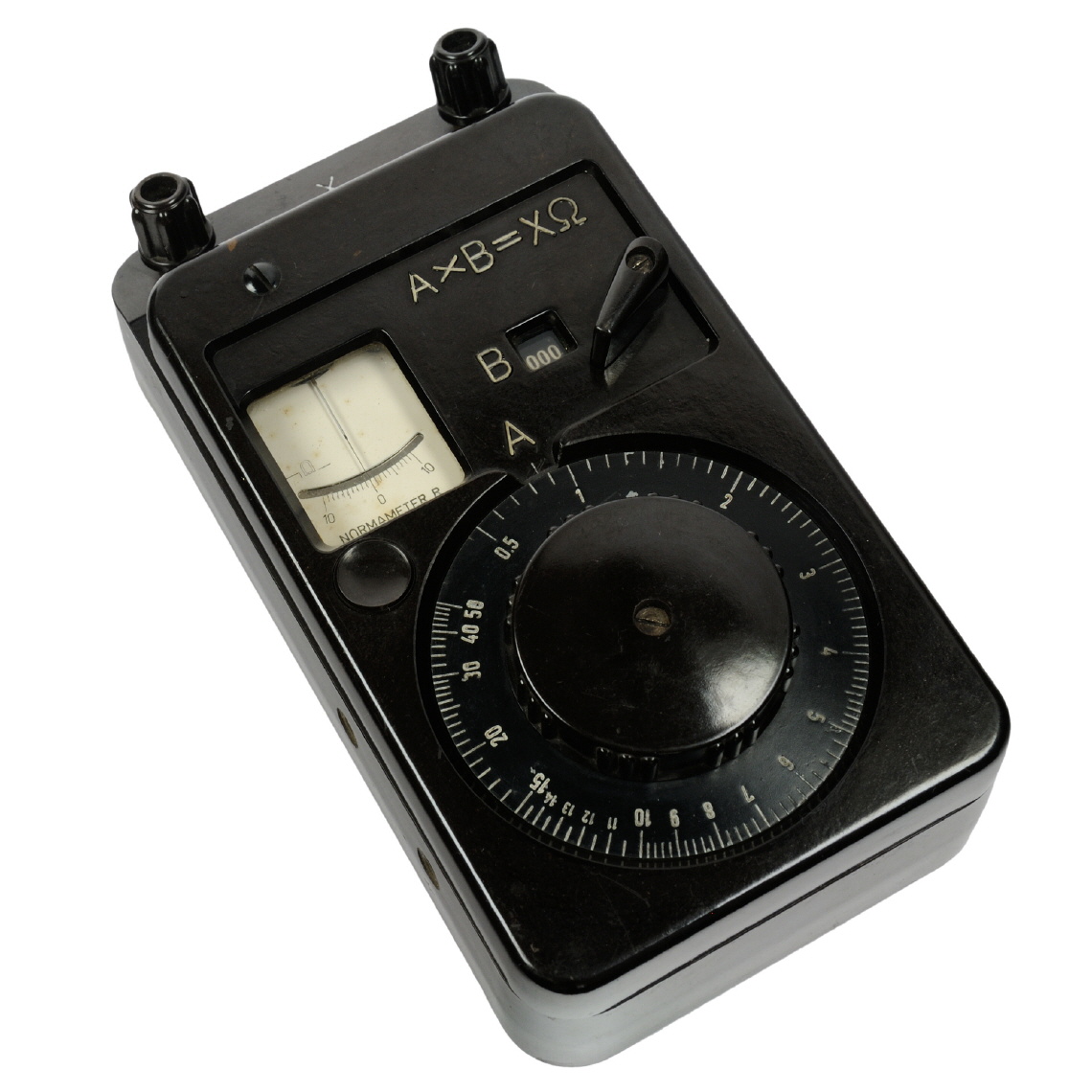

Das Normameter R ist eine Gleichstrom-Schleifdrahtmeßbrücke (Wheatstone- Brücke) zur Messung des Widerstandes fester Leiter im Bereich von 0,05... 50.000 Ohm, Die Skalenscheibe des Schleifdrahtes ist von 0,5... 50 geteilt. Die eingebauten Vergleichswiderstände sind mit dem Meßbereichwähler umschaltbar. Der eingestellte Bereich (0,1; 1; 10; 100; oder 1000) erscheint im Fenster B des Pressstoffgehäuses. Trockenbatterie (normale Taschenlampenbatterie 4,5 V), Batterietaster und ein Zeigergalvanometer (Stromkonstante etwa 2 . 10-6 A Skalenteil.), sind ebenfalls eingebaut, so dass diese Messbrücke infolge ihrer kleinen äußeren Abmessungen sehr handlich und denkbar einfach zu bedienen ist. Der Widerstand des Messobjektes (X in Ohm) ergibt sich durch Multiplikation der Ablesung auf der Skalenscheibe (A) mit der im Fenster des Messbereichwählers erscheinenden Konstante (B).

An zwei an der linken Seitenfläche des Gerätes eingelassenen Buchsen kann an Stelle der eingebauten auch eine getrennte Batterie, oder ein eigens für diesen Zweck entwickeltes Netzanschlussgerät angesteckt werden. Mit dem Netzanschlussgerät ist das Normameter R aus dem 220V Wechselstromnetz zu betreiben. Das Netzanschlussgerät enthält in seinem Pressstoffgehäuse einen Transformator und einen Trockengleichrichter und ist mittels Gummikabel und Stecker an das Netz anzuschließen.
