Oszi 40

letzte Änderung	2014-01-12
Inventarnummer	00660

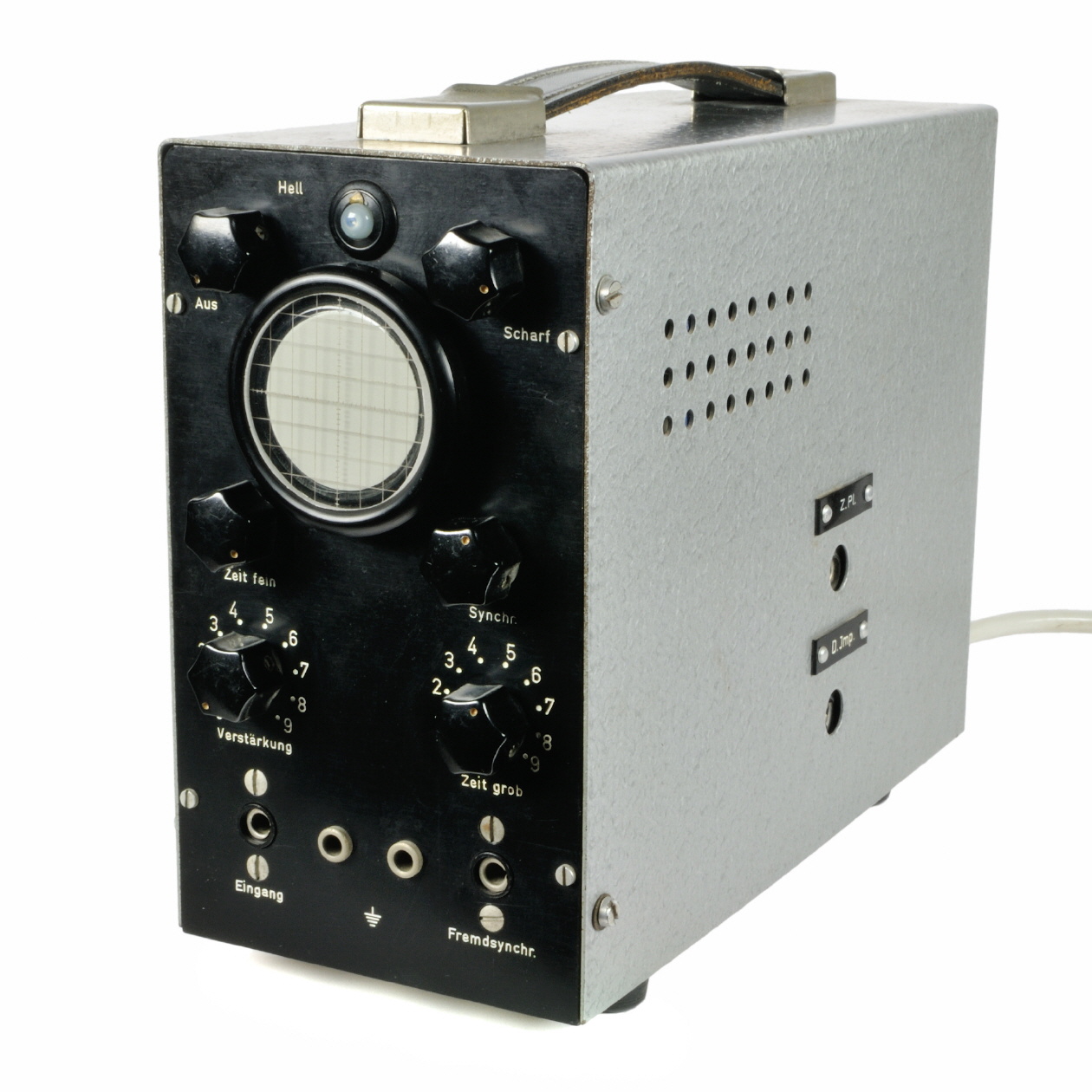

Bezeichnung	Kleinstoszillograph Oszi 40
Hersteller	Verstärkertechnik Böthner K.G.
Datierung	ca. 1960
Kategorie	aktive Messgeräte Oszillograph
Material	Blechgehäuse
Abmessungen	(BTH) 96 ∙ 220 ∙ 170 mm
Masse	4 kg
Zustand	2B
Markierungen	Typenschild auf der Rückseite: "23" "21"
Beschreibung	Dieser Kleinstoszillograph wurde im VEB Funkwerk Erfurt für den Amateurbedarf entwickelt und wurde auch als Bausatz und als Bauanleitung veröffentlicht. Kippfrequenz 8 Hz - 110 kHz, Verstärkung 70-fach bei 1,1 MHz (-3 dB). Bei dem hier vorgestellten Exponat handelt es sich um ein frühes Exemplar, das noch mit einer EF80 Röhre bestückt ist, später wurde eine EF861 Röhre benutzt.
Referenz	-

Gerätecharakteristik
