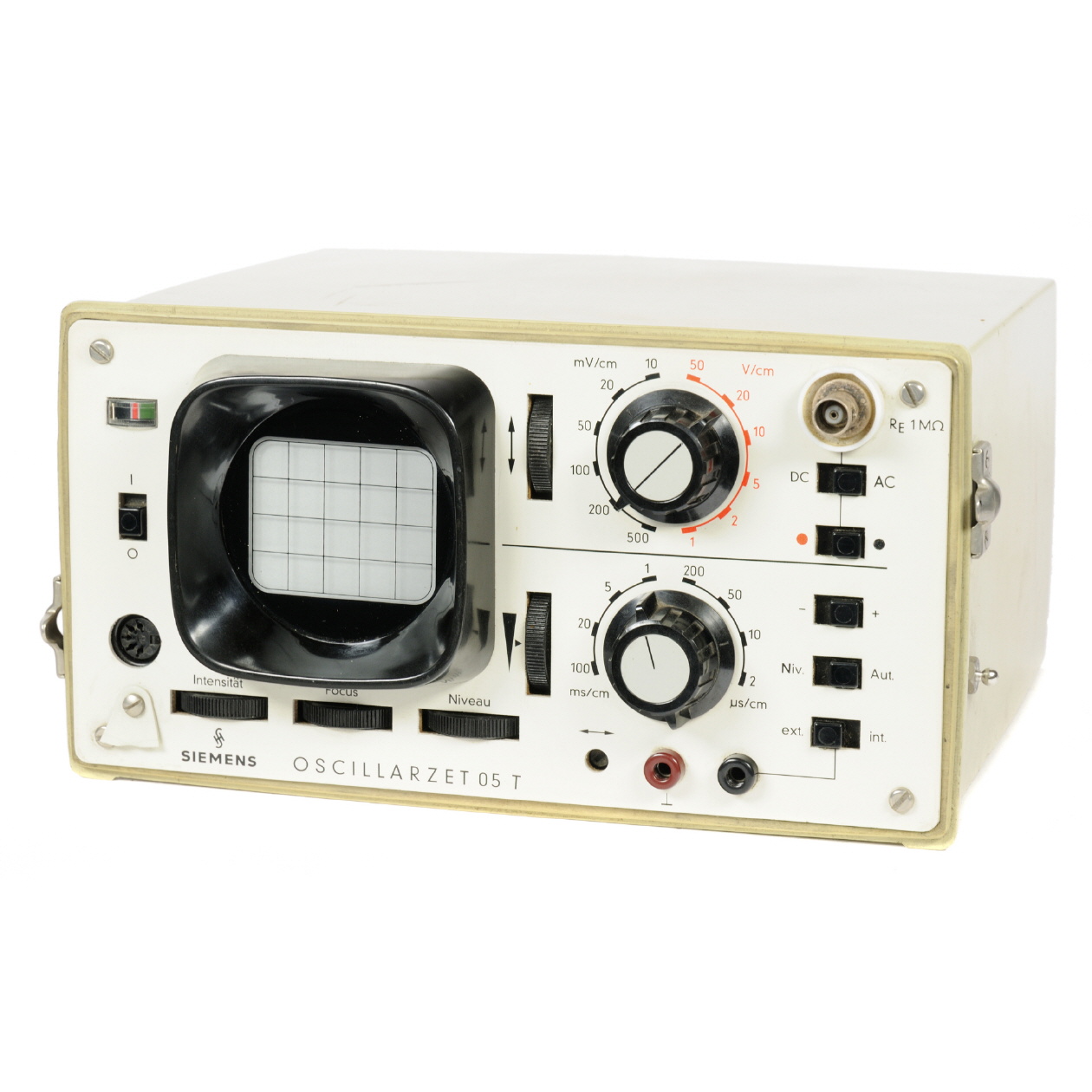

Oscillarzet 05 T
|
| letzte Änderung | 2013-06-09 |
| Inventarnummer | 00059 |
| Bezeichnung | Oscillarzet 05 T |
| Hersteller | Siemens & Halske |
| Datierung | 1975 |
| Kategorie | aktive Messgeräte Oszillograph |
| Material | Kunststoffgehäuse |
| Abmessungen |
(BTH) 250 ∙ 135 ∙ 220 mm (ohne Deckel) (BTH) 250 ∙ 135 ∙ 260 mm (mit Deckel) |
| Masse |
2,8 kg (ohne Deckel) 3,3 kg (mit Deckel) |
| Zustand | 2 |
| Markierungen | Typ: M338-A3; F-Nr. C11-061 |
| Beschreibung | - |
| Referenz | - |
Gerätecharakteristik
| Vertikale Ablenkung | siehe Handbuch |
| Horizontale Ablenkung | siehe Handbuch |
| weitere Angaben | siehe Handbuch |
| Datenblatt | nicht vorhanden |
| Handbuch | Siemens & Halske - Oszillarzet 05 T (Handbuch) |
| Schaltplan | Siemens & Halske - Oszillarzet 05 T (Schaltplan) |
| Netzanschluß |
2 Batterien zu je 6 V (Typ 3 G x 3/U; 2,6 Ah) - Stromentnahme je Batterie etwa 350 mA, ununterbrochene Betriebsdauer ohne Nachladung max. 7 Stunden, Pufferbetrieb aus Netz 220 V~ ± 10% Sicherungen 2 x 2,5 A/250 V flink |
| Bestückung | D 7 - 16 G] |
Anwendung
Der OSCILLARZET O5 T ist ein tragbarer, netzunabhängiger und einfach zu bedienender Elektronenstrahl-Oszillograph. Er ist in erster Linie für den ortsunabhängigen Wartungsdienst geeignet, z. B. für Montage, Wartungs- und Kontrollarbeiten an ausgedehnten Anlagen, in Flugzeugen und auf Schiffen. Er kann sowohl für Messungen in Regel- und Steueranlagen mit relativ niedriger Arbeitsgeschwindigkeit als auch für Untersuchungen in hochfrequenten Schaltkreisen eingesetzt werden.
Die Unabhängigkeit vom Lichtnetz oder anderen geerdeten Versorgungsspannungen ergibt bei Messungen mit kritischen Erdungsverhältnissen absolute Sicherheit gegen Erdschleifen. Die vollisolierte Ausführung des Gehäuses wirkt sich bei derartigen Messungen günstig aus. Das Gerät kann deshalb ohne Verschlechterung der Erdverhältnisse auf metallene Unterlagen gestellt werden.
