Rel. send. 7a

Inventarnummer	00708
Bezeichnung	Rel. send 7a
Hersteller	Siemens & Halske
Datierung	ca. 1938
Kategorie	Prüfsender
Material	Blechgehäuse; Messung; Aluminium
Abmessungen	(BTH): 450 · 250 · 180 mm
Masse	14 kg
Zustand	2
Markierungen	Typenschild mit Aufschrift "VII D 9/4" und Seriennummer 943730
Beschreibung
Referenz	Messgeräte für die Fernmeldetechnik, Ausgabe Juli 1936, Seite 34

Gerätecharakteristik

Frequenzbereich	100 kHz ... 21 MHz (unterteilt in 6 Bereiche) Die Frequenzbereiche werden durch Steckspulen ausgewählt Bereich 1: 100 ... 230 kHz Bereich 2: 220 ... 580 kHz Bereich 3: 540 ... 1550 kHz Bereich 4: 1,45 ... 3,6 MHz Bereich 5: 3,5 ... 9 MHz Bereich 6: 8 ... 21 MHz
Genauigkeit	ca. ± 1%
Ausgangsspannung	10 µV ... 100 mV (Genauigkeit ± 15 % ... ± 20 %
Eigenmodulation	400 Hz ± 5%
Modulationsgrad	etwa 30%
NF-Klirrfaktor	ca. 7%
Fremdmodulation	50 ... 8000 Hz
Modulationsgrad	bis zu 80%
Eingangswiderstand	ca. 600 Ohm
Datenblatt	(siehe Katalog)
Handbuch	Siemens & Halske - Rel. Send 7a - Handbuch
Schaltplan	siehe Handbuch
Netzanschluss	110 / 115 / 150 / 220 / 240 V; 48 ... 52 Hz
Bestückung	Röhren: 2 x REN 904, 1 x RGN 1064, 1 x Ht3

Anwendung

Der Empfänger-Prüfgenerator erzeugt regelbare Hochfrequenzspannungen im Rundfunk- und Kurzwellenbereich. Die Hochfrequenzspannungen können durch den eingebauten Tonfrequenzgenerator mit einer festen Frequenz von 400 Hz oder durch Anschluss des Netzanschluß- Schwebungssummers Rel sum 28a mit Tonfrequenzen von 50 bis etwa 8000 Hz moduliert werden.

Einige von diesen Prüfungen seien hier aufgeführt:
- Eichen der Abstimmskalen
- Feststellen der Abstimmbereiche
- Empfindlichkeitsmessungen
- Selektivitätsprüfungen
- Messung der vom Empfänger abgebbaren Leistung
- Prüfung der Fadingregulierung
- Abgleichen
- Zwischenfrequenzmessung in Überlagerungsgeräten
- Fehlereingrenzung
- Untersuchungen an Sperrkreisen, Bandfiltern usw.

Diese Aufzählung ist keineswegs vollständig, sie soll nur zeigen, welche vielseitigen Verwendungsmöglichkeiten der Empfänger-Prüfgenerator hat.

Arbeitsweise

Als Hochfrequenzgenerator dient ein induktiv rückgekoppelter Röhrensender; die Modulationsfrequenz wird ebenfalls durch einen solchen Röhrengenerator erzeugt. Zur Modulation wird die Tonfrequenzspannung der Anodengleichspannung des Senders überlagert. Die gewünschte Ausgangsspannung kann an einem geeichten Spannungsteiler unmittelbar eingestellt und abgelesen werden. Der Scheinwiderstand des Ausgangs entspricht dem einer normalen Empfangsantenne. Als Anzeigegerät am Ausgang des Rundfunkempfängers dient ein Tonfrequenz- Strom- und Spannungsprüfer Rel mse 48 a oder ein entsprechendes anderes Gerät.

weitere Aufnahmen des Exponats

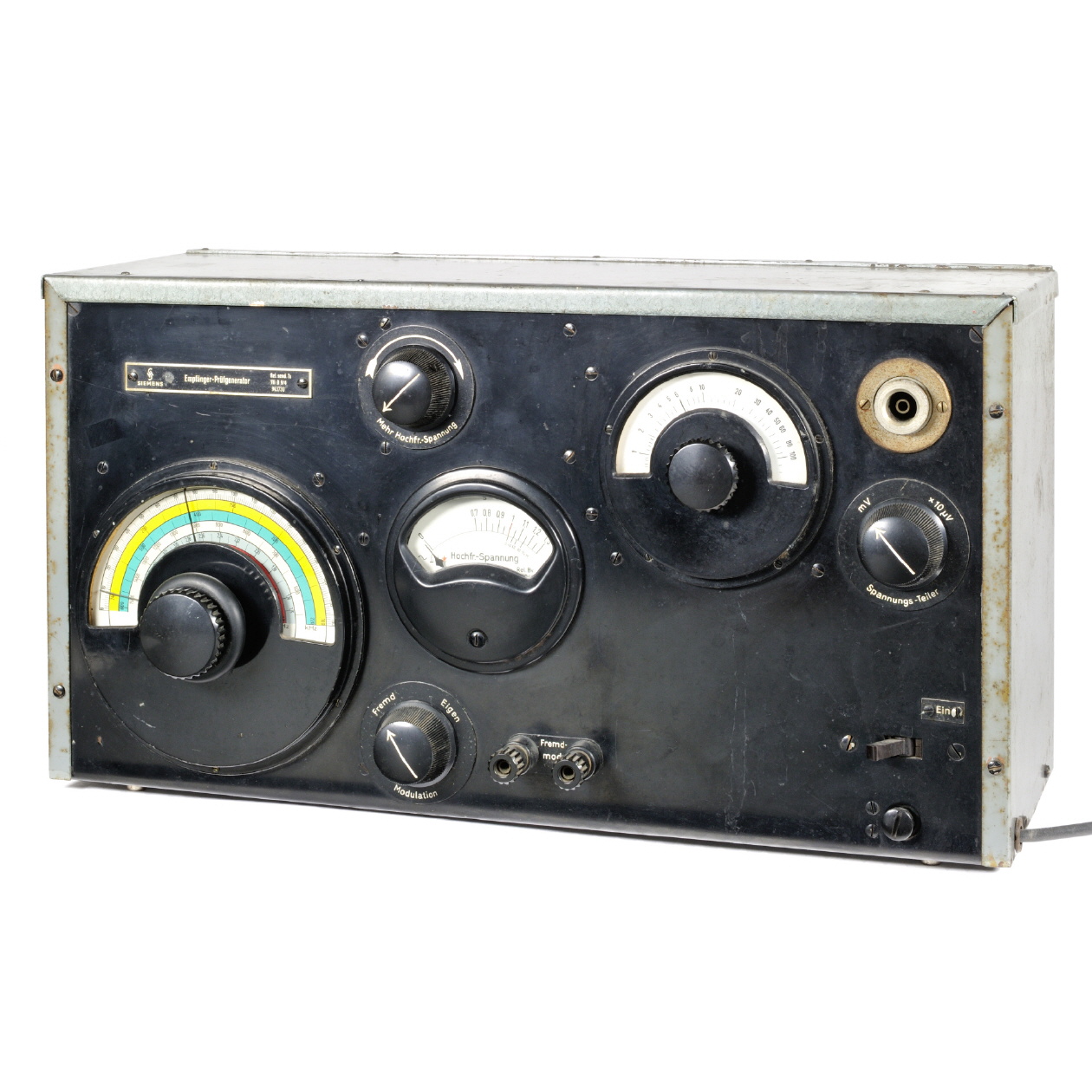

[00708] Rel. send. 7a (neueres Modell) - Empfänger Prüfgenerator; Siemens & Halske; ca. 1938
