[00904]

letzte Änderung	2015-05-02
Inventarnummer	00904

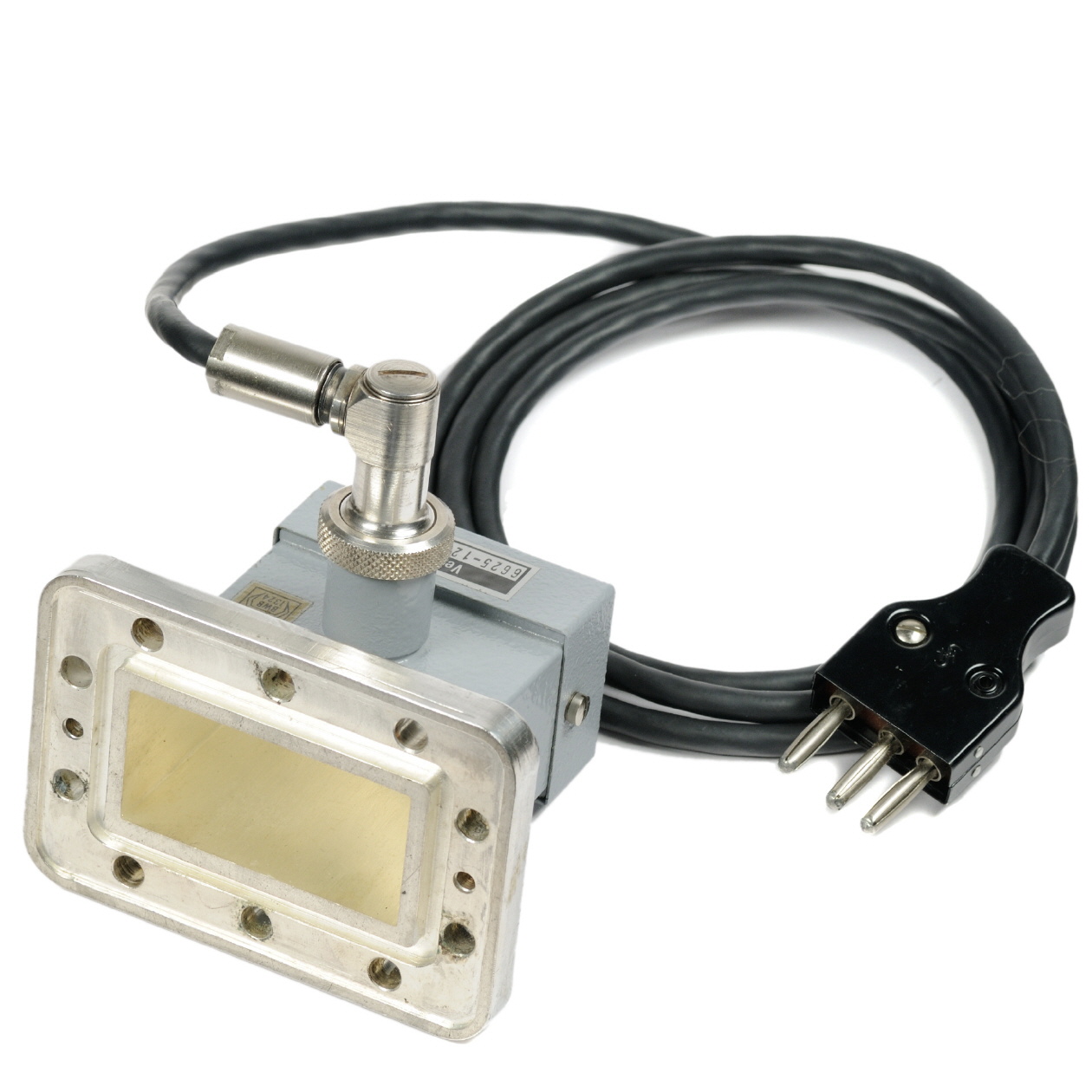

Bezeichnung	S45034-U936-A702 Rel 3 U 936 a
	Richtleiter Meßkopf für 3,3 ... 4,9 GHz
Hersteller	Siemens AG
Datierung	ca. 1970
Preis	-
Kategorie
Material	Aluminium, Messing (versilbert)
Abmessungen	(BTH): 100 · 80 · 70 mm
Masse	0,7 kg
Zustand	1/-
Markierungen	Aufgeklebtes Typenschild aus eloxiertem Aluminium: "SIEMENS"; "Meßkopf/PROBE U936"; "3.3-4.9 GHz"; "S45034-U936-A702"; "F-Nr.6/374759"; "MADE IN GERMANY"
Beschreibung	-
Referenz	Messzeug für die UHF- und SHF-Technik; Siemens & Halske; 1967

Gerätecharakteristik

Frequenzbereich	3,3 bis 4,9 GHz
für Hohlleiter nach DIN 47 302	R 40 (58x29)
Reflexionsfaktor	von 3,3 bis 3,45 GHz ≤ 0,4 darüber bis 4,9 GHz ≤ 0,25
Höchste zulässige Eingangsleistung	10 µW
Messbereich	0 ... 40 dB (mit einem Meßkopfpaar und einem Quotienten-Bildempfänger Rel 3 K 217)
Datenblatt	(in Arbeit)
