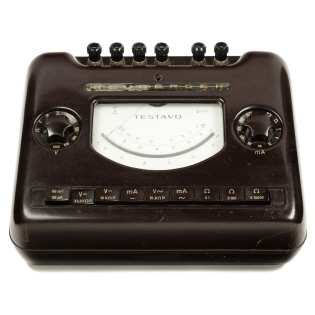

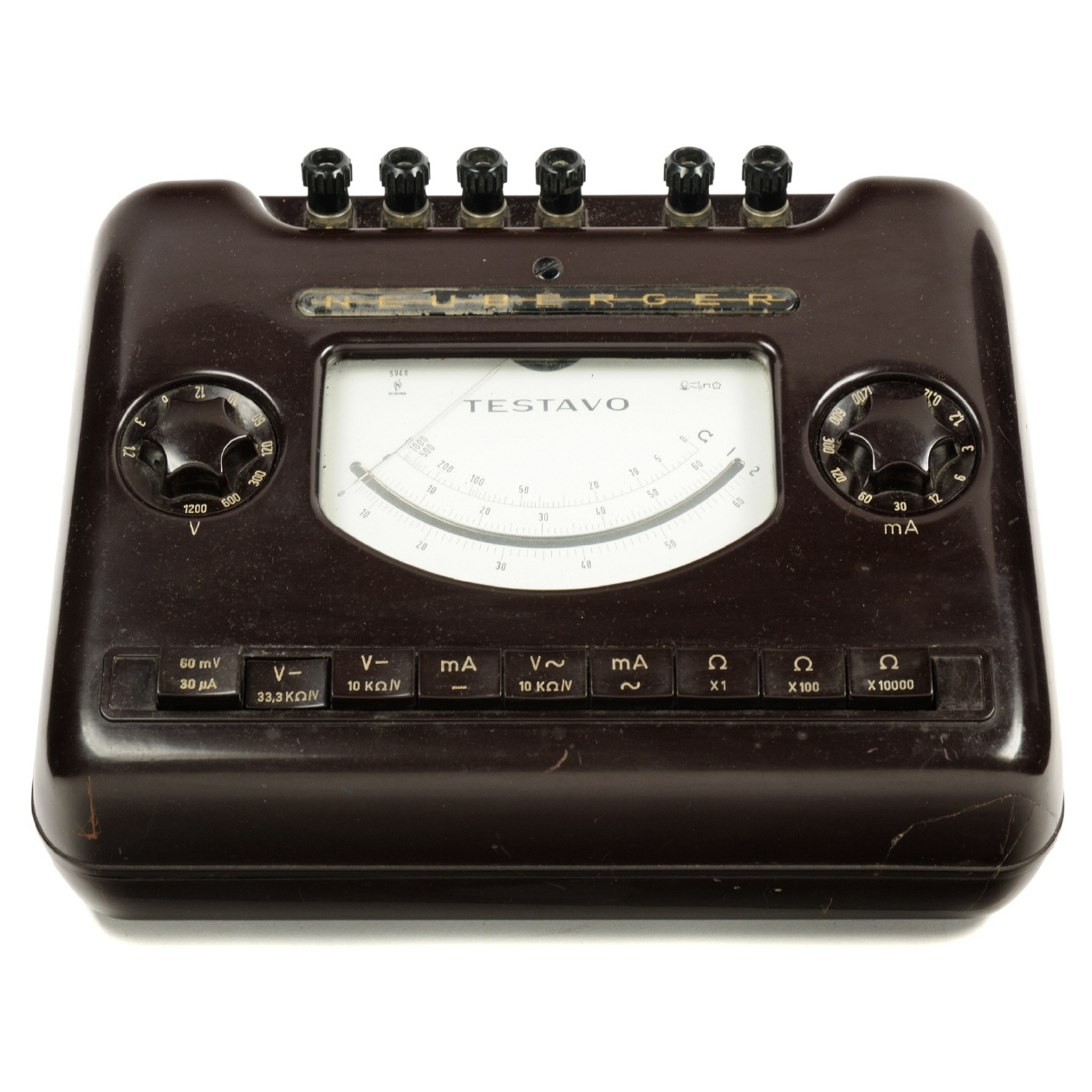

Testavo 1


letzte Änderung 2013-06-28
Inventarnummer 00122
Bezeichnung Testavo 1
Hersteller Neuberger, Josef
Datierung ca. 1960
Kategorie passive Messgeräte Multimeter
Material Preßstoff, Glas
Abmessungen (BTH) 272 ∙ 215 ∙ 110 mm
Masse 3,5 kg
Zustand 2
Markierungen Seriennummer 5946
Beschreibung (siehe Handbuch)
Referenz Neuberger Liste H10, 1960, Seite 152

Messbereiche
Stromart AC, DC
Spannung 0 ... 1,2 / 3 / 6 / 12 / 30 / 60 / 120 / 300 / 600 / 1200 V AC, DC
60 mV (nur Gleichstrom)
Strom 0 ... 0,12 / 1,2 / 3 / 6 / 12 / 30 / 60 / 120 / 300 / 600 / 1200 mA (AC, DC)
30 µA (nur Gleichstrom)
Widerstand 0 ... 1 kΩ / 100 kΩ / 10 MΩ

Gerätecharakteristik
Meßwerk Das Meßwerk ist ein spitzengelagertes, stoßunempfindliches Drehspulmeßwerk mit doppelt gefederter Systemlagerung.
Skala 60teilig + 3 Teilstriche, weiß, spiegelunterlegt, Messerzeiger, Bogenlänge ca. 115 mm
Messgenauigkeit Gleichstrom: ± 1% (Klasse 1)
Wechselstrom: ± 1,5% (Klasse 1,5) bei 15 ... 1000 Hz
weitere Angaben siehe Handbuch
Datenblatt Neuberger Liste H10, 1960, Seite 152
Handbuch Neuberger Testavo (1959) Handbuch
Schaltplan nicht vorhanden

Anwendung

Dieses Gerät ist ein Drehspul - Vielfach - Meßinstrument für Strom-, Spannungs- und Widerstandsmessungen mit 57 Meßbereichen. Zur Gleichrichtung des Wechselstromes werden Germanium-Dioden verwendet. Das TESTAVO eignet sich daher neben den üblichen Gleich- und Wechselstrommessungen bestens für Messungen im Tonfrequenzgebiet.
Darüber hinaus erlaubt das TESTAVO allgemein die Messungen von Gleich- und Wechselspannungen, bei denen ein hoher Innenwiderstand bzw. geringer Eigenverbrauch gefordert wird. Es ist daher in vielen Fällen verwendbar, in denen sonst nur mit einem Röhrenvoltmeter gemessen werden kann.

Verwandte Geräte und Zubehör
[00511] Testavo 5 - Multimeter mit 57 Messbereichen, Drehspulmesswerk mit Diodengleichrichter; Neuberger; ca. 1965
