Super Contrôleur

letzte Änderung	2013-02-19
Inventarnummer	00437
Bezeichnung	Super Contrôleur
Hersteller	CHAUVIN ARNOUX
Datierung	ca. 1940
Kategorie	Multimeter
Material	Preßstoff, Glas
Abmessungen	(BTH) 80x 130 x 30 mm
Masse	0,5 kg
Zustand	2
Markierungen	Hersteller- und Typenbezeichnung auf der Skala; Skalennummer 100932 SC; Auf der Innenseite des Deckels findet sich noch ein eingeklebter Zettel der Firma Hans Krehle, Ludwigsburg/Württ. (Umbau oder Reparatur des Geräts)
Beschreibung	-
Referenz	Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234342

Messbereiche

Stromart	AC / DC
Spannung	0,1 ... 1,5 / 7,5 / 30 / 150 / 300 / 750 V
Strom	0,05 ... 3 / 30 / 150 mA 0,1 ... 1,5 / 7,5 A zusätzliche Anschlußmöglichkeit für Shunts bis 150 A

Gerätecharakteristik

Messgenauigkeit	ca. ± 3%
weitere technische Daten	nicht bekannt
Datenblatt	nicht vorhanden
Handbuch	nicht vorhanden
Schaltplan	nicht vorhanden

Anmerkungen

Das Gerät dient zur Messung von Gleich- und Wechselspannungen und Strömen innerhalb der angegebenen Messbereiche.

Der Gleichstrommessbereich lässt sich durch zugehörige Shunts bis auf 150 A erweitern. Mit dem zugehörigen Stromwandler, der ein Übersetzungsverhältnis von 1000:1 hat, lassen sich die Wechselstrommessbereiche dem Verhältnis entsprechend erweitern. Z.B. kann im 30 mA-Bereich ein Strom bis 30 A gemessen werden.

weitere Aufnahmen des Exponats ...

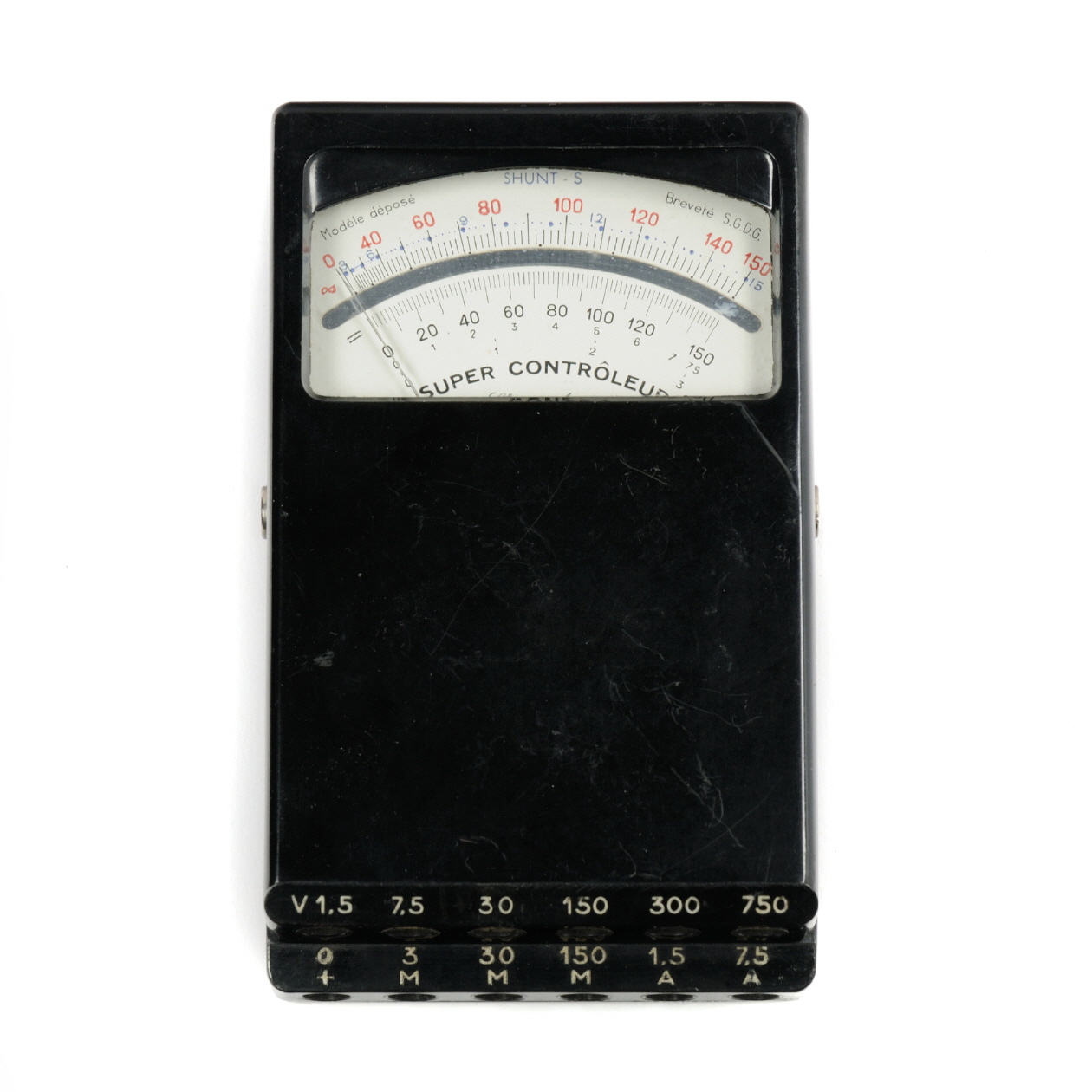

[00437] Zur Messung von Gleich- und Wechselspannungen und Strömen, durch Shunts erweiterbar bis 150 A; Chauvin Arnoux; ca. 1940
