Multavi 5

letzte Änderung	2014-12-28
Inventarnummer	00083
Bezeichnung	Multavi 5

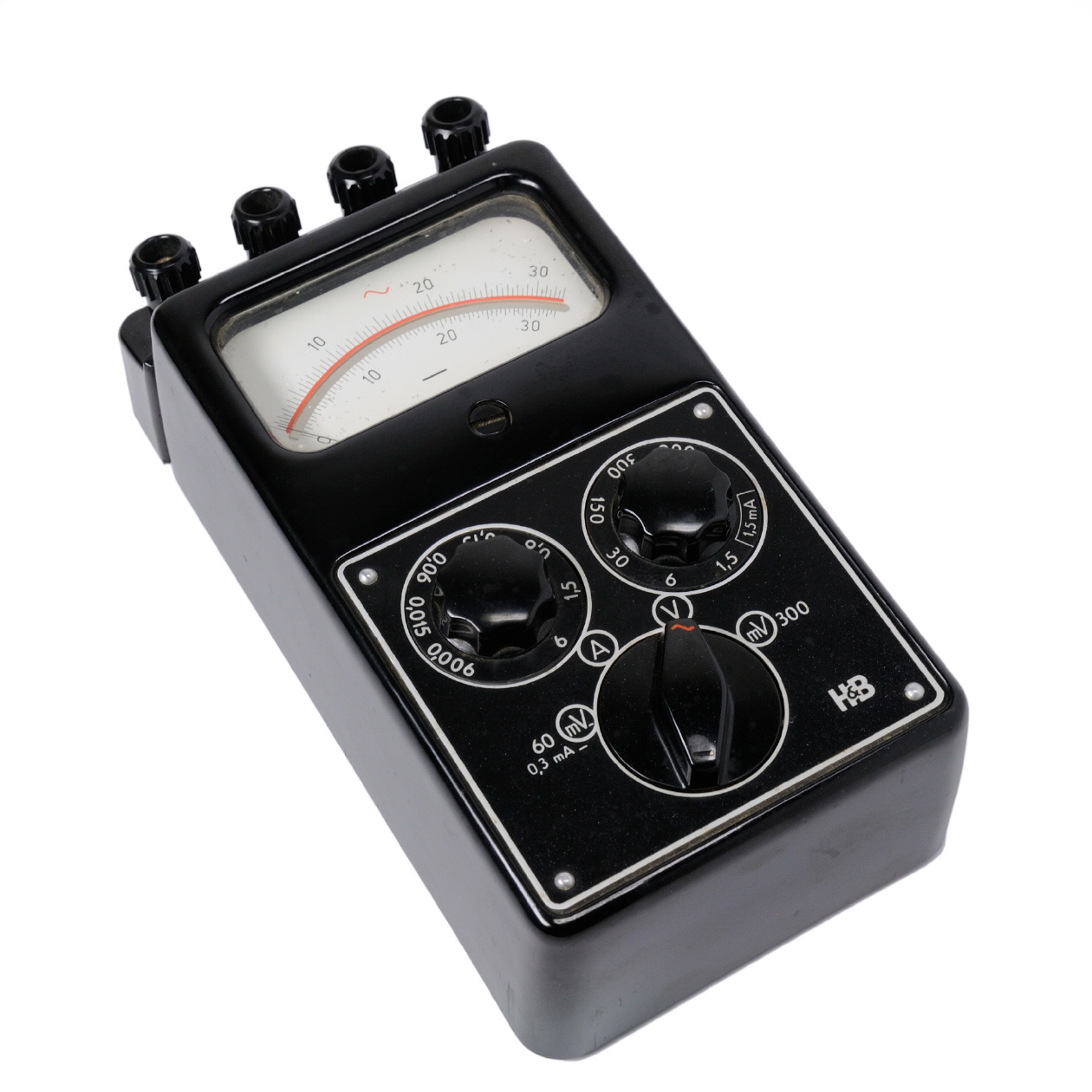

	Das MULTAVI 5 ist ein Vielfach-Messinstrument für Strom- und Spannungsmessungen. Das messtechnisch empfindliche Drehspul-Kernmagnet-Messwerk mit Spannbandlagerung der Spule ist frei von Reibungs- und Kippfehlern und besonders unempfindlich gegen Fremdfelder und mechanische Stöße, so dass das Instrument auch allen rauen Betriebsanforderungen gewachsen ist. Die spiegelunterlegte Skala besitzt zwei Teilungen für Gleich- und Wechselstrom; die Teilungen 0...30 sind zur leichteren Messung an den Endwerten der Messbereiche um 10 % verlängert. Das Instrument besitzt einen Hauptschalter zur Wahl von Stromart und Messgröße. Die verschiedenen Messbereiche werden für Strom und Spannung mittels zweier getrennter Messbereichwähler eingeschaltet. Dadurch ist besonders bei gleichzeitigem Anschluss von Strom- und Spannungspfad ein schneller Übergang von Strom- und Spannungsmessungen während des Betriebes möglich.
Hersteller	Hartmann & Braun
Datierung	1956
Kategorie	Multimeter
Material	Isolier-Preßstoff
Abmessungen	(BTH) 10 x 18,5 x 6,5 cm
Masse	0,9 kg
Zustand	2A
Markierungen	Skalennummer 2658981; Auf der Kopfseite ist ein graviertes Schild angeschraubt - "J21 Nr. 165"
Referenz	(Herstellerunterlagen)

Messbereiche

Messwerk	Drehspulmesswerk; Gleichrichter; Gleich- und Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV
Anzeigefehler	AC: ± 1,5% vom Skalenendwert DC: ± 1% vom Skalenwert
Frequenzfehler	500...2000 Hz maximal ± 1,5% vom Skalenwert
Datenblatt	(siehe Handbuch)
Handbuch	H&B Multavi 5 (1961) Handbuch
Schaltplan	(siehe Handbuch)
Zubehör	- Dietze-Anleger IDm - Stromwandler TiMu5 - div. andere Vor- und Nebenwiderstände
