Kurbel Rheostat

letzte Änderung	2013-03-03
Inventarnummer	00336
Bezeichnung	Kurbel Dekaden-Rheostat
Hersteller	Keiser & Schmidt GmbH, Berlin
Datierung	4. Qu. 19. Jh.
Kategorie	Rheostate
Material	Holz, Hartgummi, Messing, Kupfer, Manganin
Abmessungen	(BTH) 320 x 245 x 165 mm
Masse	6,6 kg
Zustand	4 (Ecke der Hartgummi-Platte gebrochen; innen sind Widerstände lose)
Markierungen	keine Seriennummer oder ähnliche Kennzeichnung; Auf der Vorderseite findet sich ein Firmenschild.
Beschreibung	Der Rheostat besteht aus 5 Dekaden-Kurbeln (siehe unten), die auf einer Hartgummi-Platte montiert sind. Im Inneren des Gehäuses befinden sich die Widerstände. Die Widerstände sind auf Messing-Hülsen gewickelt. Die Kontakte sind meist geschraubt und zeigen teilweise erhebliche Oxydationserscheinungen. Die Kurbel-Schalter bestehen aus Messing, die Kontakte sind aus 4 Schleifkontakten aufgebaut, um eine möglichst niederohmigen Übergang zu gewährleisten. Die Schalter haben Rasten und können in beiden Richtungen um 360° gedreht werden.
Referenz	-

Anmerkungen

Kurbel Rheostat, von 0 bis 9.999,9 Ohm einstellbar.

Der Rheostat besteht aus 5 schaltbaren Dekaden-Widerständen, Es können Widerstandswerte zwischen 0 Ohm und 9.999,9 Ohm in 0,1 Ohm Schritten eingestellt werden.

Regler 1 - "Zehntel": 0 ... 9 - x 0,1 Ohm
Regler 2 - "Einer": 0 ... 9 - x 1 Ohm
Regler 3 - "Zehner": 0 ... 9 - x 10 Ohm
Regler 4 - "Hunderter": 0 ... 9 - x 100 Ohm
Regler 5 - "Tausender": 0 ... 9 - x 1000 Ohm

Aufnahmen des Geräts ...

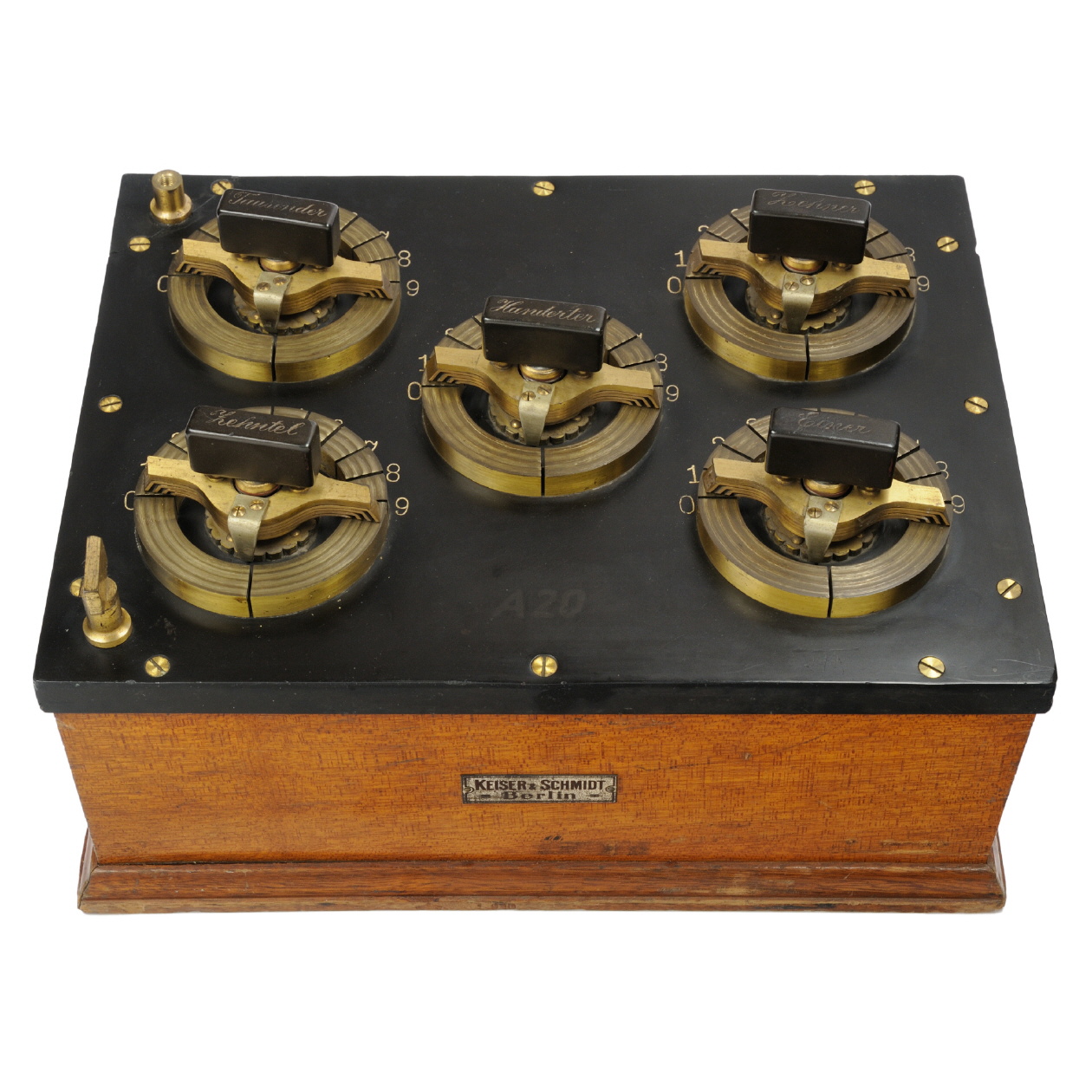

[00336] Kurbel Dekaden-Rheostat; Keiser & Schmidt; 4. Qu. 19. Jh.
