L27 W1
|
|
|
|
|
|
Inventarnummer |
00314 |
|
Bezeichnung |
Amperemeter Type L27 W1 |
|
Hersteller |
Siemens & Halske |
|
Datierung |
1955 |
|
Kategorie |
Strom, Spannung |
|
Material |
Pressstoff, Glas |
|
Abmessungen |
(B x T x H) 19,5 x 25 x 12 cm |
|
Masse |
2,4 kg |
|
Zustand |
0A |
|
Markierungen |
Instrumentennummer L27 W1 - 167; Stempel auf der Unterseite: rot "Rv.My", weis "8" in Kreis, "W1", "15" |
|
Beschreibung |

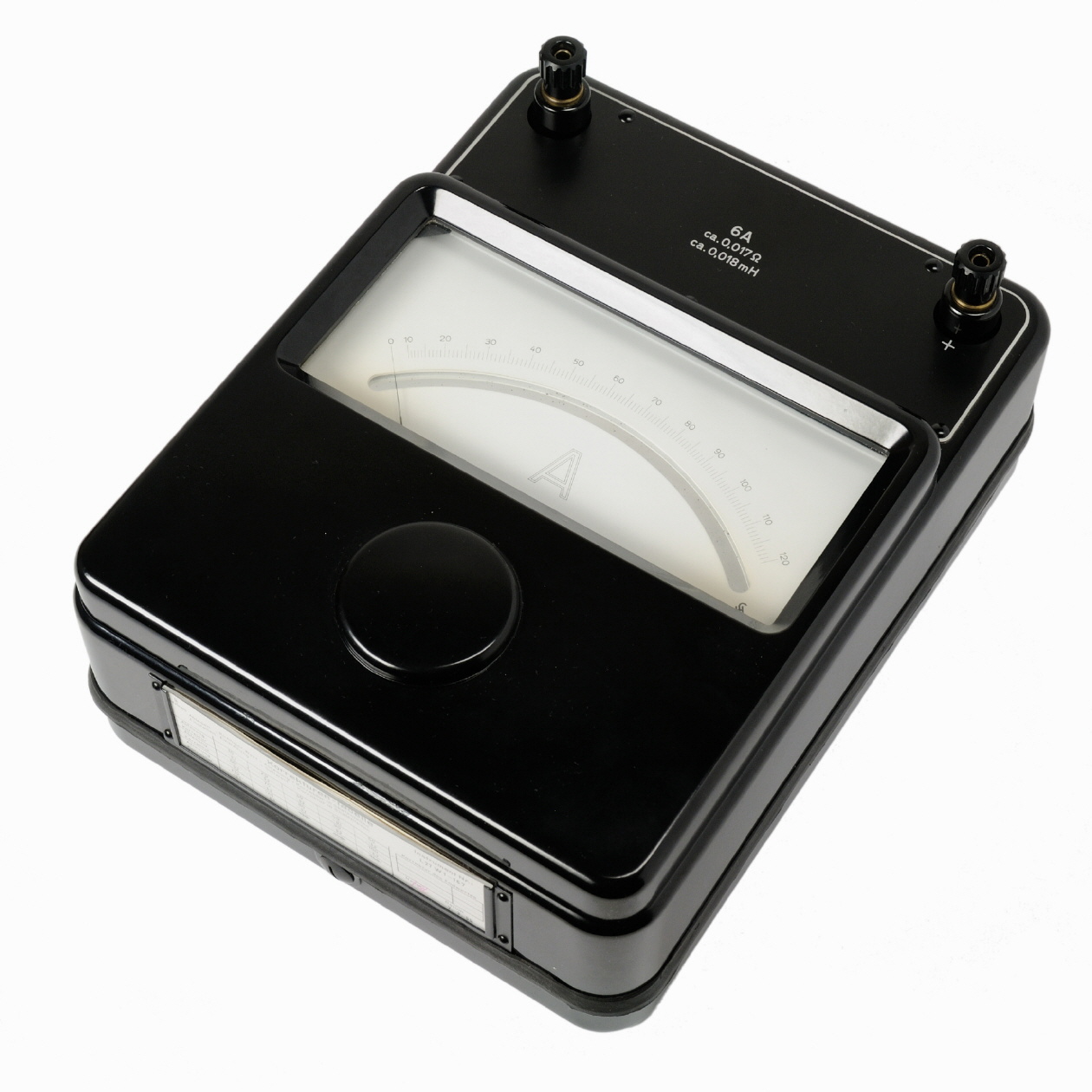

Das Messwerk sitzt in einem abgedichteten Pressstoffgehäuse. Das Gerät besitzt vier Gummifüße, um Erschütterungen von außen auf das Messwerk zu verringern. Die Skala ist als nicht-lineare Spiegelskala ausgeführt. Durch die Teilung der Skala von 0 ... 120 kann der Messwert nicht direkt abgelesen werden. |
|
Referenz |
- |
|
|
|
Originalverpackung
|
|
Abmessung |
(B x T x H) 22,5 x 28 x 15 cm |
|
Masse |
1,1 kg |
|
Zustand |
2 |
|
Markierungen |
großes "A" auf hellem Grund auf dem Deckel |
|
Beschreibung |
Die Originalverpackung weist die für Geräte dieser Klasse üblichen Merkmale auf. Das Material besteht aus sehr stabilem, kunststoffbeschichtetem Karton, innen mit gepolsterten Holzleisten ausgestattet. |
|
|
|
Messbereiche
|
|
Stromart |
AC / DC |
|
Strom |
0 ... 6 A |
|
|
|
Gerätecharakteristik
|
|
Messwerk |
Weicheisenmesswerk mit Eisenschirm; Gleich- und Wechselstrom; Klasse 0,2; waagrechte Gebrauchslage; Prüfspannung 2 kV |
|
Messgenauigkeit |
± 0,2 % |
|
Frequenzbereich |
15 ... 50 ... 150 Hz |
|
weitere Angaben |
Innenwiderstand: ca. 0,017 Ω; ca. 0,018 mH |
|
Datenblatt |
nicht vorhanden |
|
Handbuch |
nicht vorhanden |
|
Schaltplan |
nicht vorhanden |
|
|
|
