Labor Voltmeter
|
| Inventarnummer | 00385 |
| Bezeichnung | Labor Voltmeter |
| Hersteller | Allgemeine Elektricitäts-Gesellschaft |
| Datierung | ca. 1960 |
| Kategorie | Voltmeter |
| Material | Pressstoff-Gehäuse, Glas |
| Abmessungen | (B x T x H) 20 x 26,5 x 11 cm |
| Masse | 2,6 kg |
| Zustand | 2A |
| Markierungen |
Skalennummer: 926973 Auf der Unterseite befindet sich ein Aufkleber mit "geprüft: 24.5.1976" |
| Beschreibung |

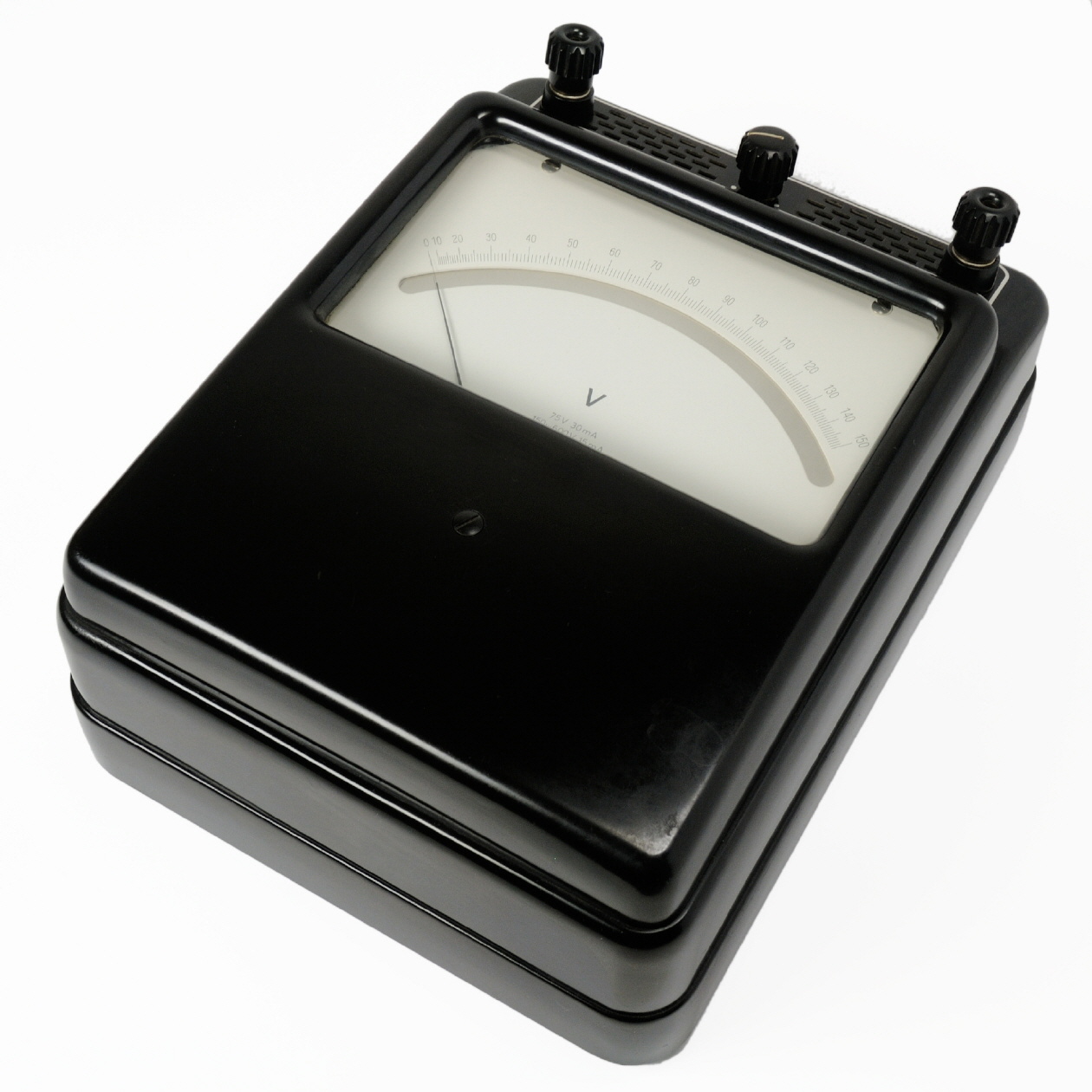

Das Gerät besitzt ein Kunststoff-Gehäuse aus schwarzem Pressstoff und ist für den waagerechten Betrieb ausgelegt. Die Skala ist als Spiegelskala ausgeführt mit einer nicht-linearen Unterteilung von 0 ... 150. Über zwei Schraubklemmen (mit 4 mm Buchse), wird das Meßobjekt angeschlossen. Die Messbereiche werden über einen Umschalter ausgewählt. |
| Referenz | Derzeit sind keine Referenzen bekannt. |
Messbereiche
| Stromart | AC, DC |
| Spannung |
0 ... 75 / 150 / 300 / 600 V Messbereichsauswahl über Umschalter. |
Gerätecharakteristik
| Messwerk | Weicheisen Messwerk (mit Eisenschirm); Gleich- und Wechselstrom; Klasse 0,5; waagerechte Gebrauchslage; Prüfspannung 2 kV |
| Anzeigefehler | 0,5 % |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
