[00981]


letzte Änderung 2015-11-07
Inventarnummer 00981
Bezeichnung Normalwiderstand WLN4, 100 Abs. Ohm
Hersteller Hartmann & Braun
Datierung ca. 1955
Preis 95.- RM (1939)
Kategorie Normalwiderstand
Material Blechgehäuse, Kupfer, Messing, Manganin, Ebonit, Pressstoff
Abmessungen Ø 104 mm ↨ 180 mm (inkl. Klemmen)
Masse 1,1 kg
Zustand 1/-
Markierungen Seriennummer: 5713672 (?)
Anm: Die Seriennummer passt nicht zu den anderen, vergleichbaren Widerständen
Beschreibung Der Widerstand ist in einem zylindrischen Gehäuse von 104 mm Durchmesser und 150 mm Höhe eingebaut. Der Widerstand ist für den Betrieb in einem Ölbad (Petroleumbad) zur Kühlung ausgelegt. Die obere Deckplatte ist aus Konststoff gefertigt.
Im Inneren ist der Widerstandsdraht (Manganin) ist auf einer Messingrohr von 70 mm Durchmesser und 90 mm Länge gewickelt.
Referenz H&B Sammelliste 39, Band 1; 1939; Seite 94
H&B Katalog; 1963; Seite 82

Gerätecharakteristik

Sollwert 100 Abs. Ohm
(1 Abs. Ohm = 0,99951 Int. Ohm)
max. Strom 0,3 A
Genauigkeit ± 0,02 %
Prüfprotokoll nicht vorhanden, Widerstand ist nicht kalibriert

Aufnahmen des Geräts ...

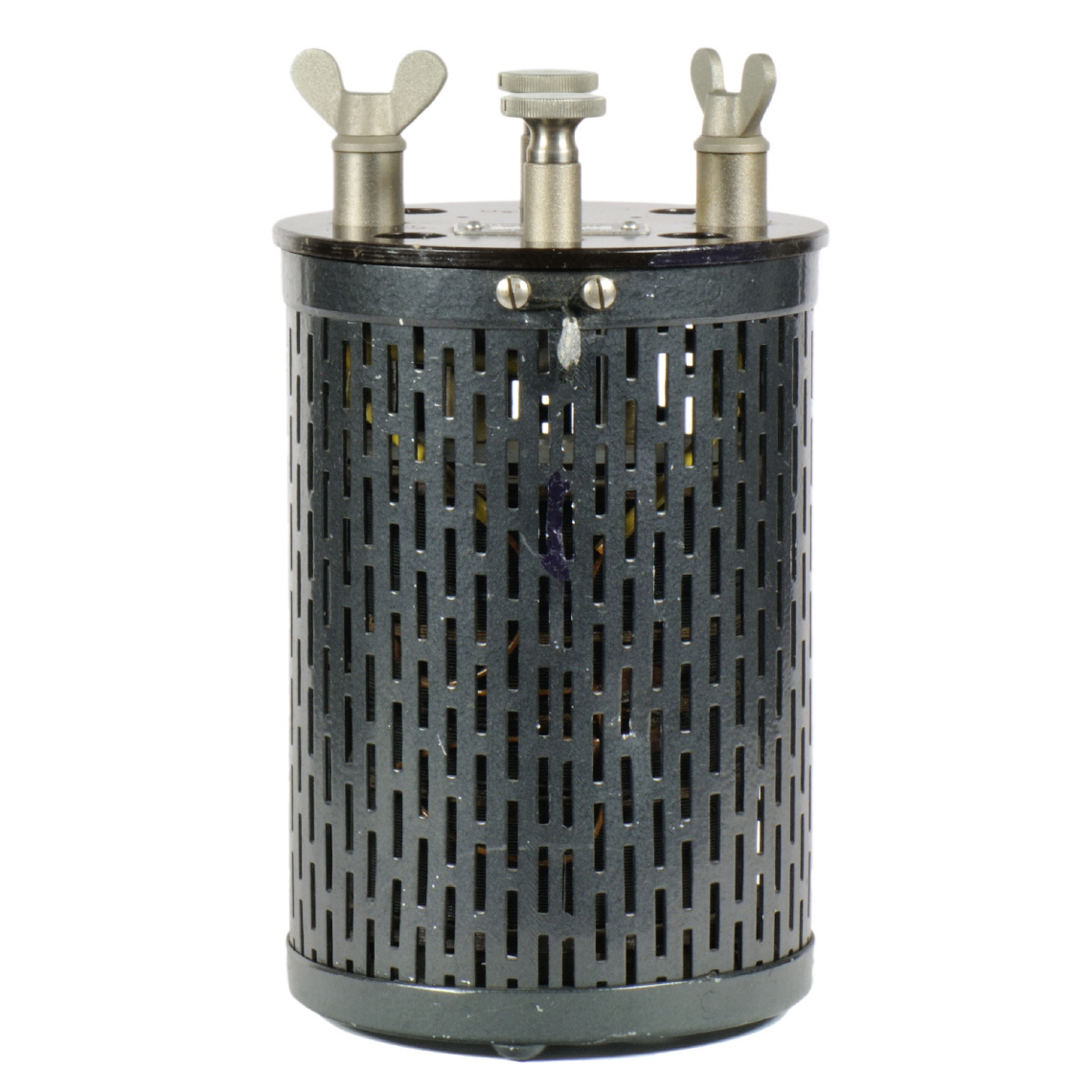

[00981] Normalwiderstand WLN4, 100 Abs. Ohm; Hartmann & Braun, ca. 1955 [00981] Normalwiderstand WLN4, 100 Abs. Ohm; Hartmann & Braun, ca. 1955
