Oszi 40


letzte Änderung 2014-01-12
Inventarnummer 00660

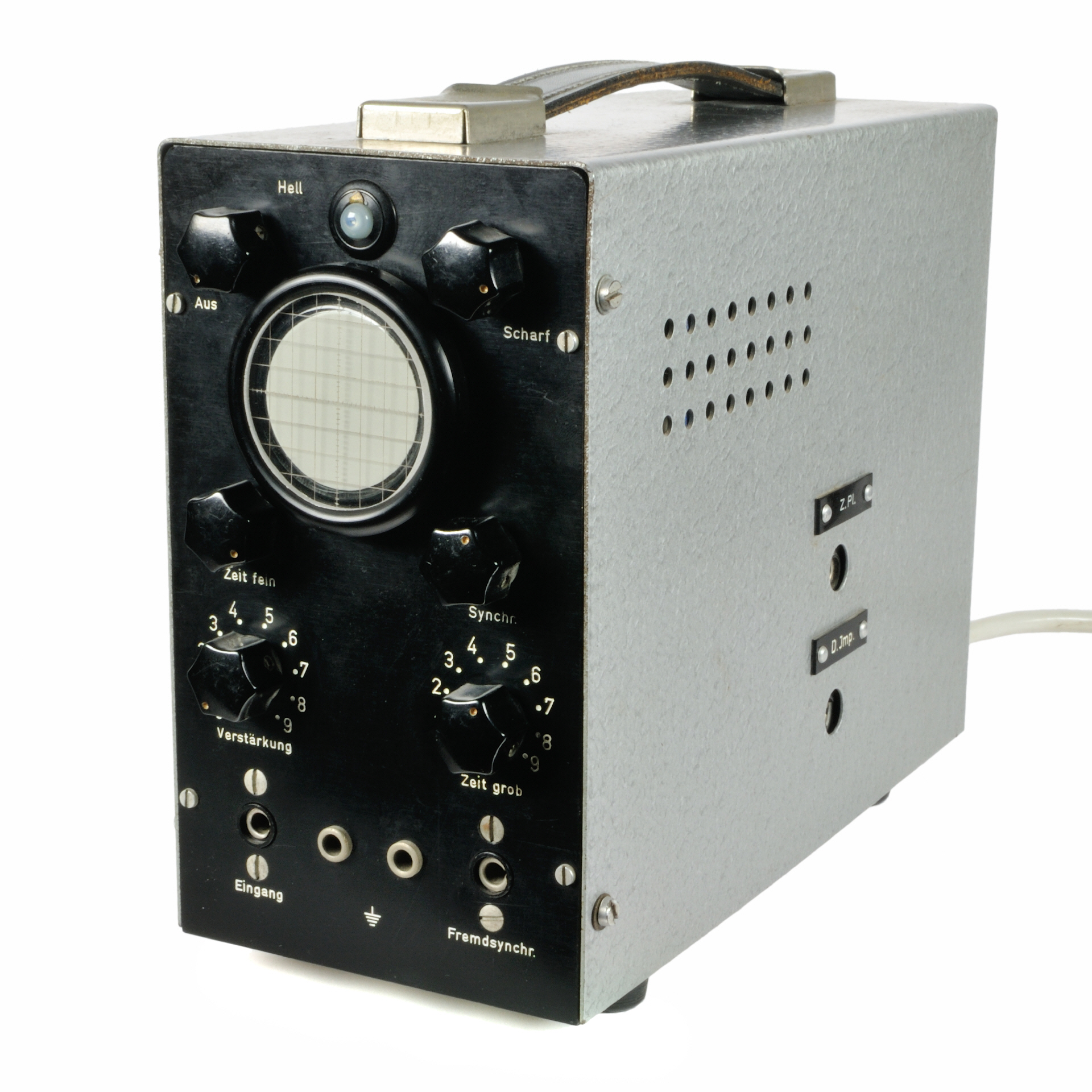

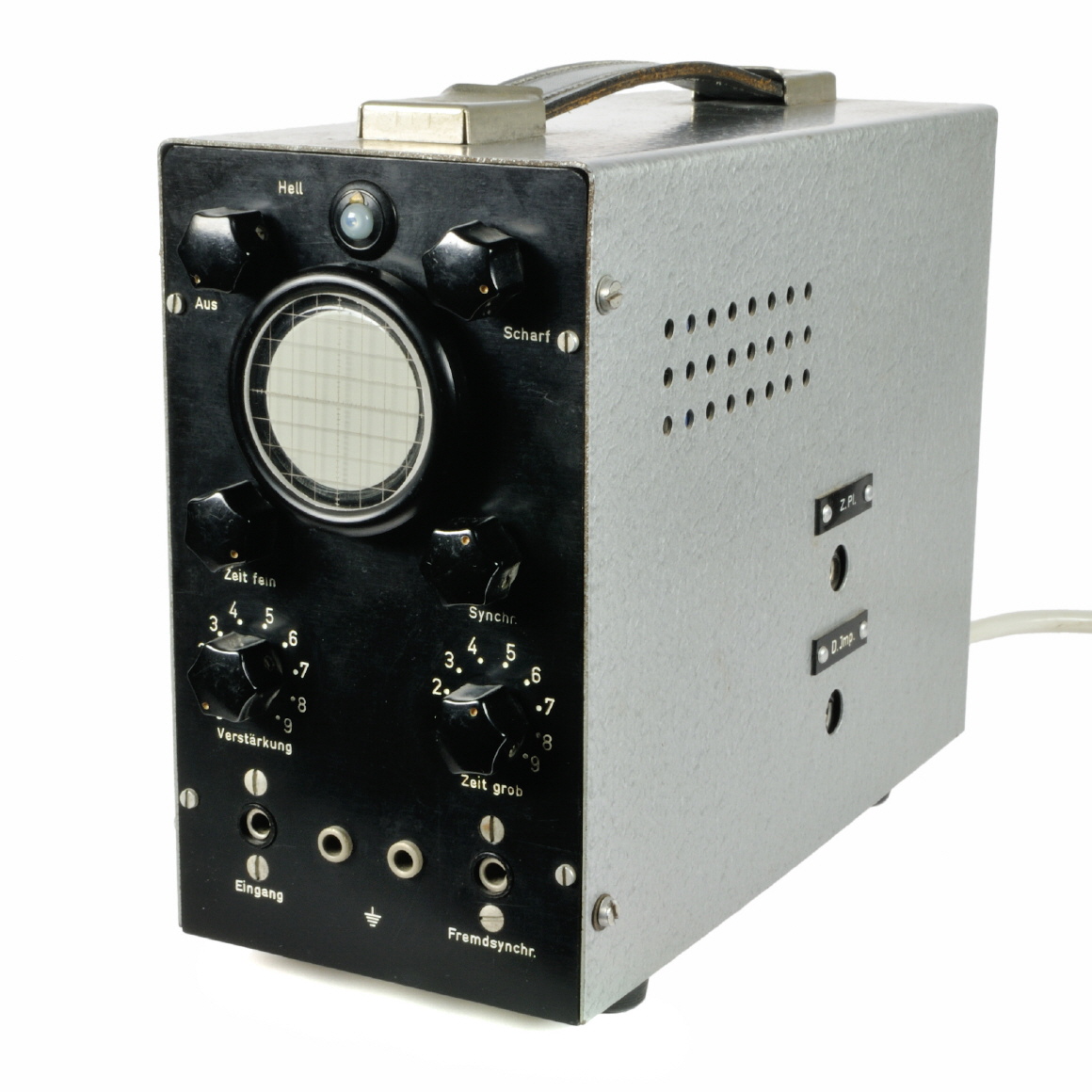

Bezeichnung Kleinstoszillograph Oszi 40
Hersteller Verstärkertechnik Böthner K.G.
Datierung ca. 1960
Kategorie aktive Messgeräte Oszillograph
Material Blechgehäuse
Abmessungen (BTH) 96 ∙ 220 ∙ 170 mm
Masse 4 kg
Zustand 2B
Markierungen Typenschild auf der Rückseite:
"23" "21"
Beschreibung Dieser Kleinstoszillograph wurde im VEB Funkwerk Erfurt für den Amateurbedarf entwickelt und wurde auch als Bausatz und als Bauanleitung veröffentlicht. Kippfrequenz 8 Hz - 110 kHz, Verstärkung 70-fach bei 1,1 MHz (-3 dB). Bei dem hier vorgestellten Exponat handelt es sich um ein frühes Exemplar, das noch mit einer EF80 Röhre bestückt ist, später wurde eine EF861 Röhre benutzt.
Referenz -

Gerätecharakteristik

Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Netzanschluß 220 V
Bestückung EF80, EL83, B4S1

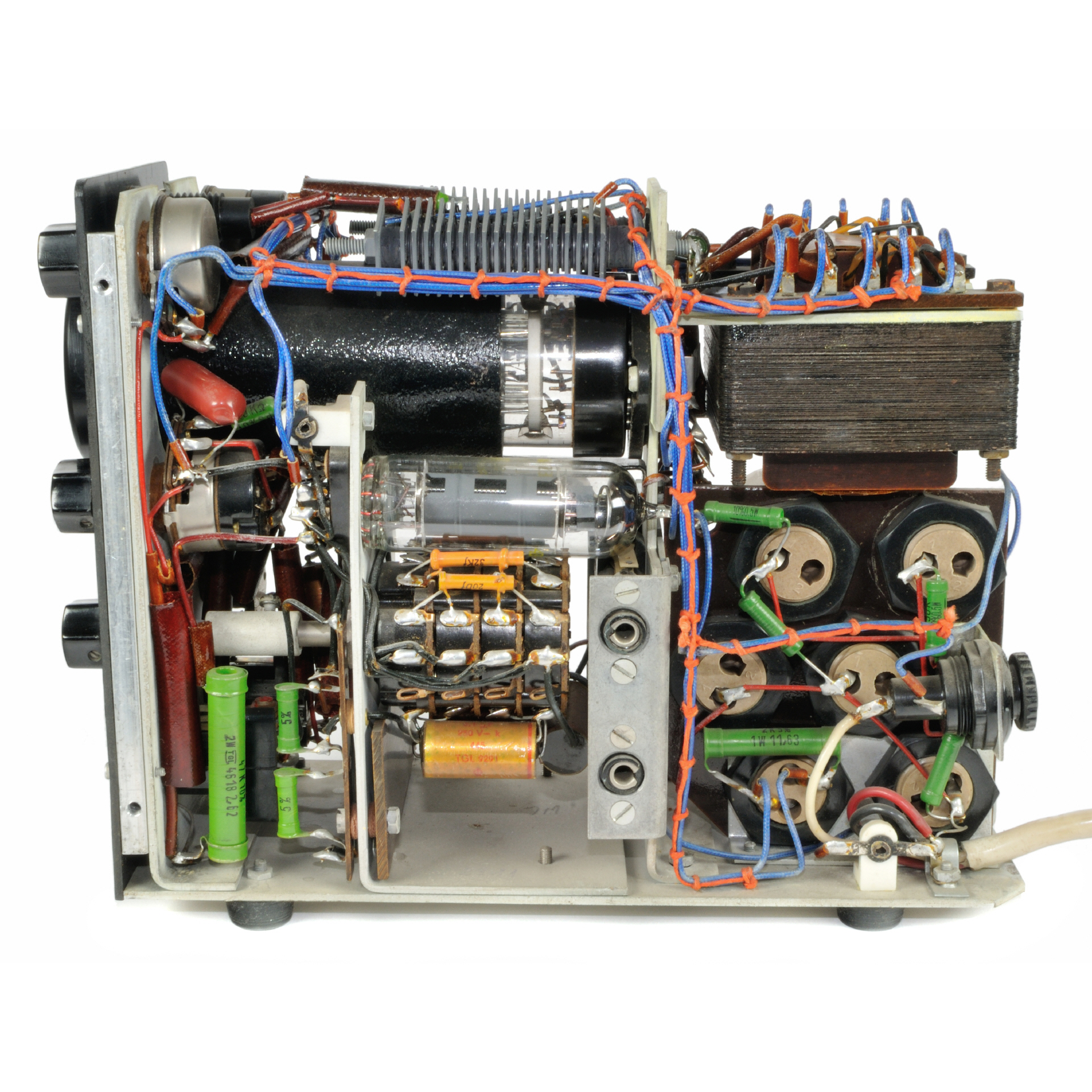

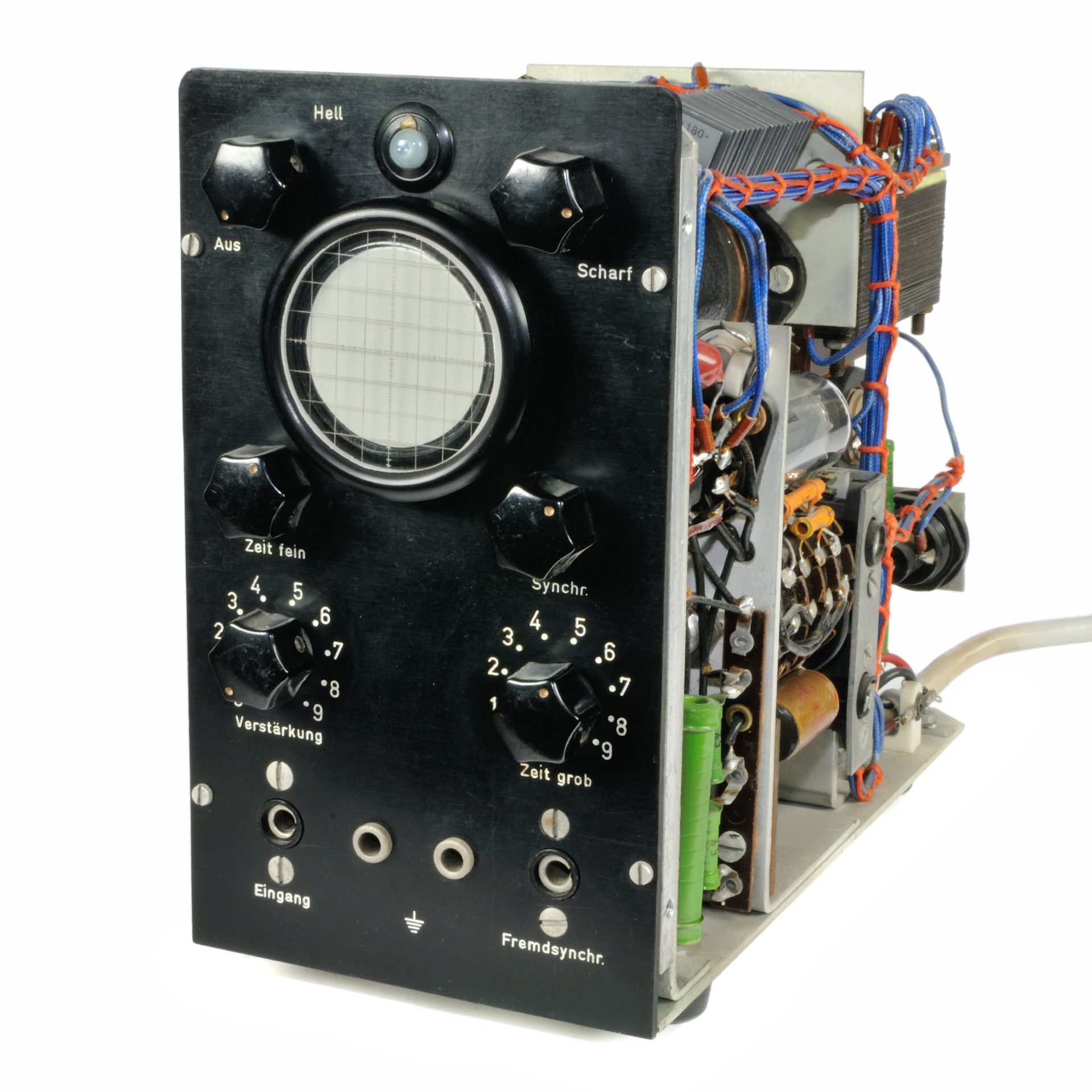

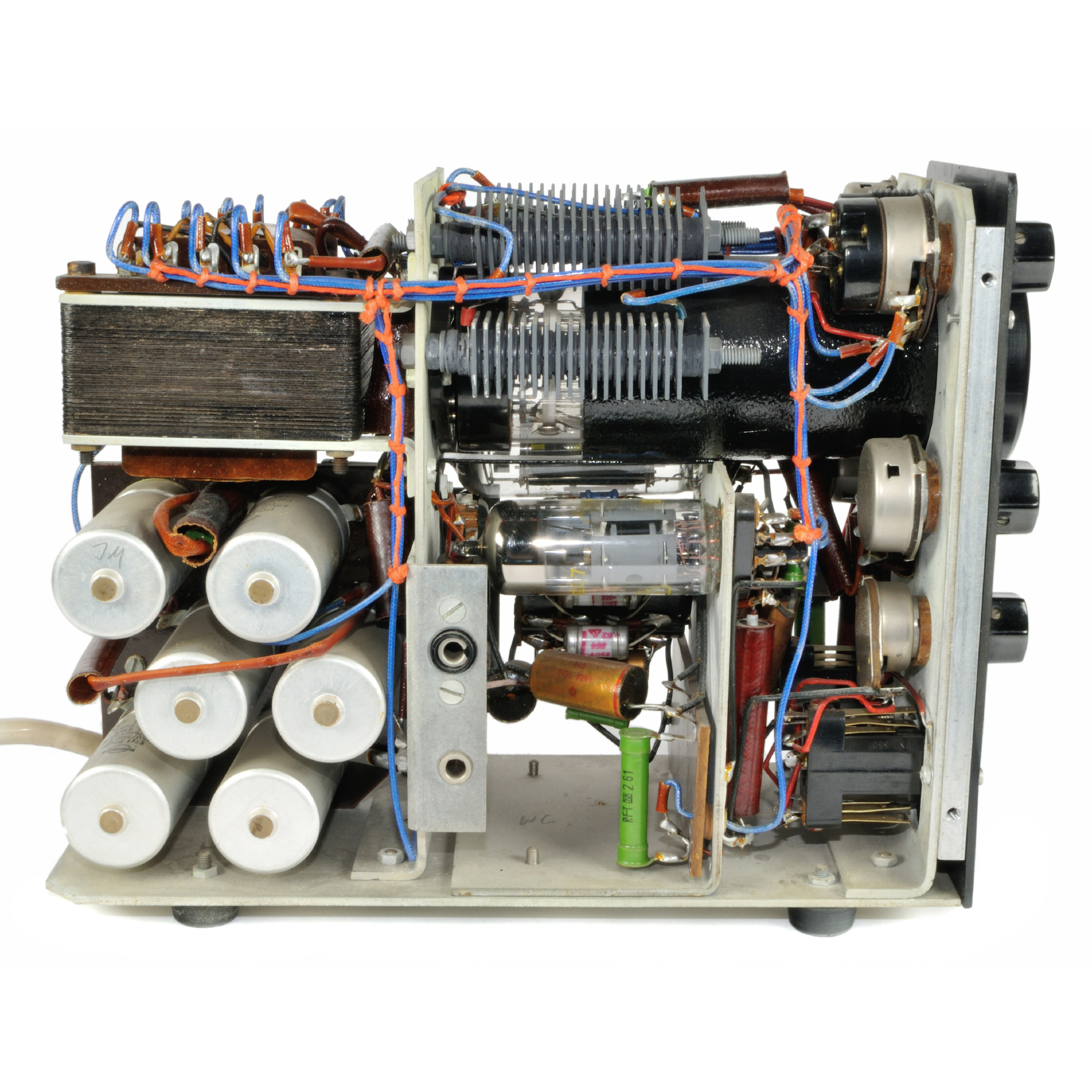

weitere Aufnahmen des Exponats ...
