Vor- und Nullpunktwiderstand


letzte Änderung 2012-08-19
Inventarnummer 00329

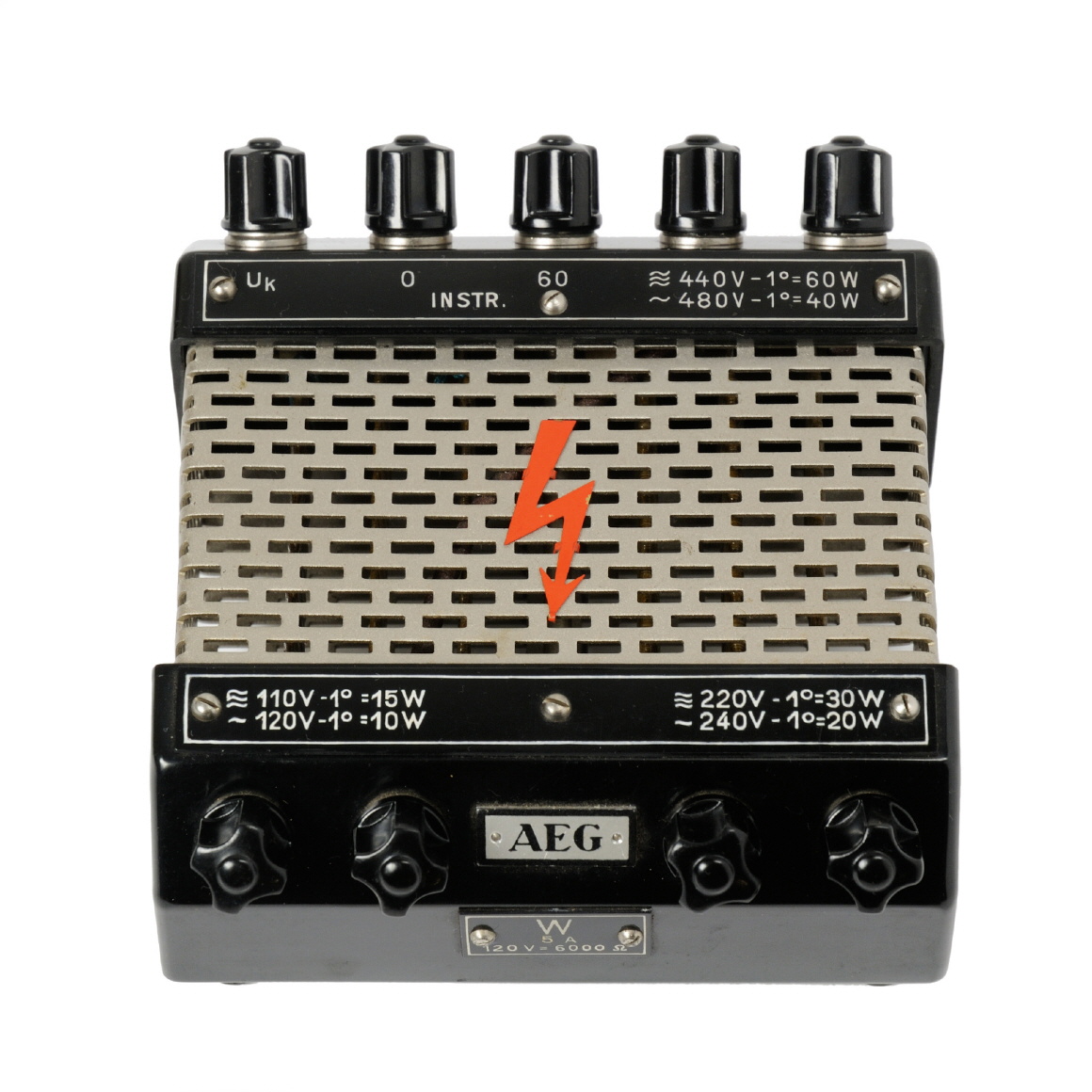

Bezeichnung Vor- und Nullpunktwiderstand
Hersteller Allgemeine Elektricitäts-Gesellschaft
Datierung 1937 (beiliegende Meßanweisungen)
Kategorie Messgeräte - Zubehör; Leistung; Messkoffer
Material Blechgehäuse gelocht, Pressstoff
Abmessungen (BTH) 110 ∙ 115 ∙ 50 mm
Masse 0,37 kg
Zustand 1A
Markierungen Seriennummer 1808167
Beschreibung
Referenz keine bekannt

Messbereiche

Stromart AC, DC
Leistung (nur für Wattmeter 5 A / 120 V = 6000 Ω geeignet)
Drehstrom: 110 V: 1° ~ 15 W; 220 V: 1° ~ 30 W; 440 V: 1° ~ 60 W
Wechselstrom: 120 V: 1° ~ 10 W; 240 V: 1° ~ 20 W; 480 V: 1° ~ 40 W

Gerätecharakteristik

Eigenschaften -
Anzeigefehler ± 0,5 %
Datenblatt nicht vorhanden
Handbuch AEG - Kleine Präzisions-Meßgeräte - Wattmeter [2.072 KB]
Schaltplan nicht vorhanden

Verwandte Geräte und Zubehör

[00329] kleiner Präzisions-Meßkoffer, bestehend aus Voltmeter mit Vorwiderstand, Amperemeter mit Shunt und Wattmeter mit Vorschaltgerät, Kabel; AEG; 1937. [00329] kleiner Präzisions-Meßkoffer, Wattmeter; AEG; 1937.
