Meßbrücke in Thomsonschaltung
|
| Inventarnummer | 00017 |
| Bezeichnung | Meßbrücke in Thomsonschaltung Best.Nr. 271021 |
| Hersteller | VEB Gerätewerk Karl-Marx-Stadt |
| Datierung | 1972 |
| Kategorie | Widerstand |
| Material | Pressstoff, Blech |
| Abmessungen | 23 cm x 11,5 cm x 6 cm |
| Masse | 1 kg |

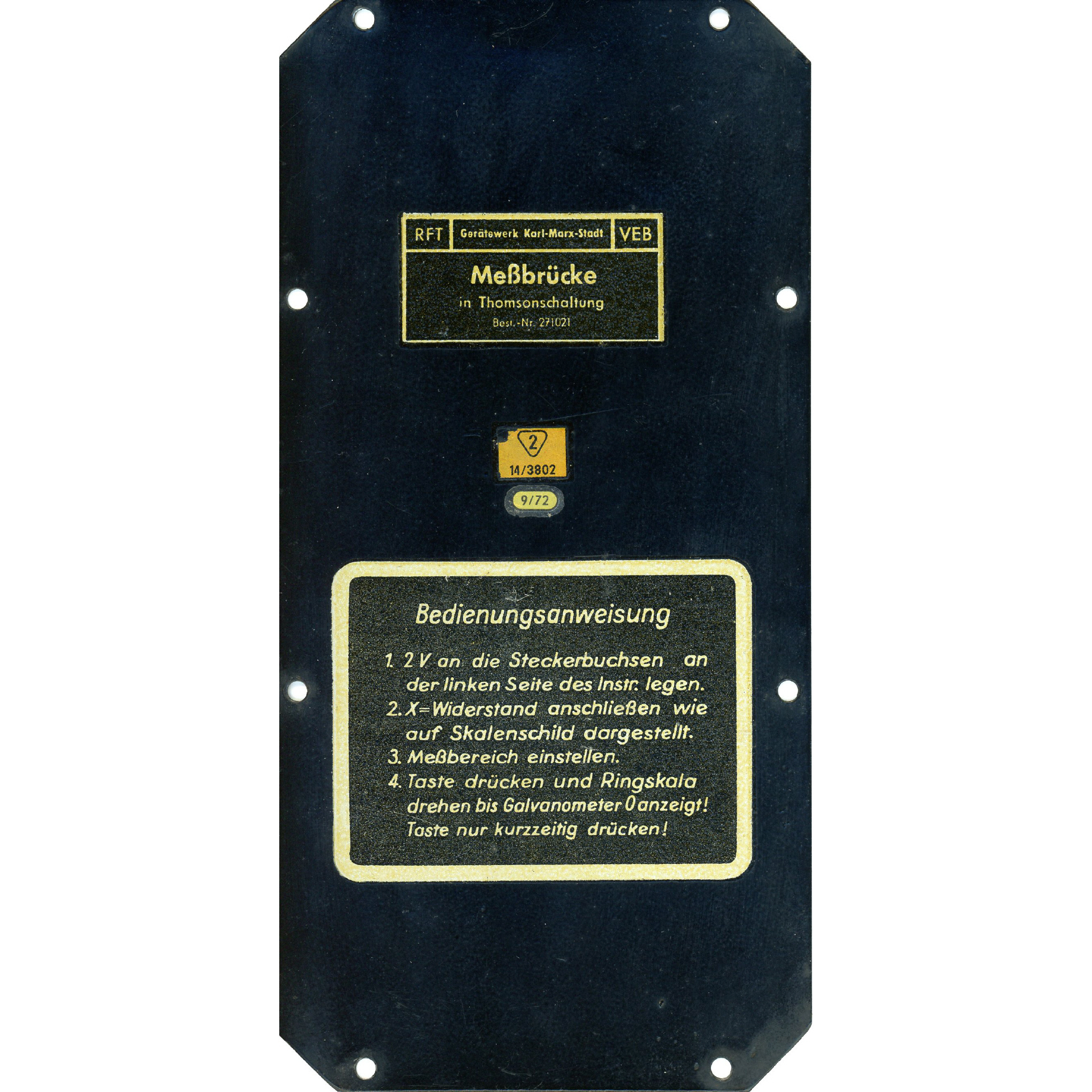

| Markierungen | Auf der Messgeräts-Skala ist "Bv.268" vermerkt, auf der Rückseite findet sich ein Typenschild (siehe andere Aufnahme) mit dem Herstellungsdatum "9/72". |
| Zustand |
Originalzustand, vollständig. Die Oberfläche hat deutliche Gebrauchsspuren (Kratzer), auf der Unterseite fehlt eine Schraube (innen ist das Pressstoff-Gewinde gebrochen). Technisch ungeprüft. |
| Referenz | - |
Messbereiche
| Stromart | DC |
| Widerstand |
0,2 - 2.200 mOhm (unterteilt in 4 Bereiche) 0,2 - 2,2 mOhm 2 - 22 mOhm 20 - 220 mOhm 200 - 2.200 mOhm |
Gerätecharakteristik
| Messgenauigkeit | keine Angaben |
| Anzeigefehler | keine Angaben |
| weitere technische Daten | externe Spannungsversorgung: 2 V, max 1,5 Ampere |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
Weitere Aufnahmen des Exponats

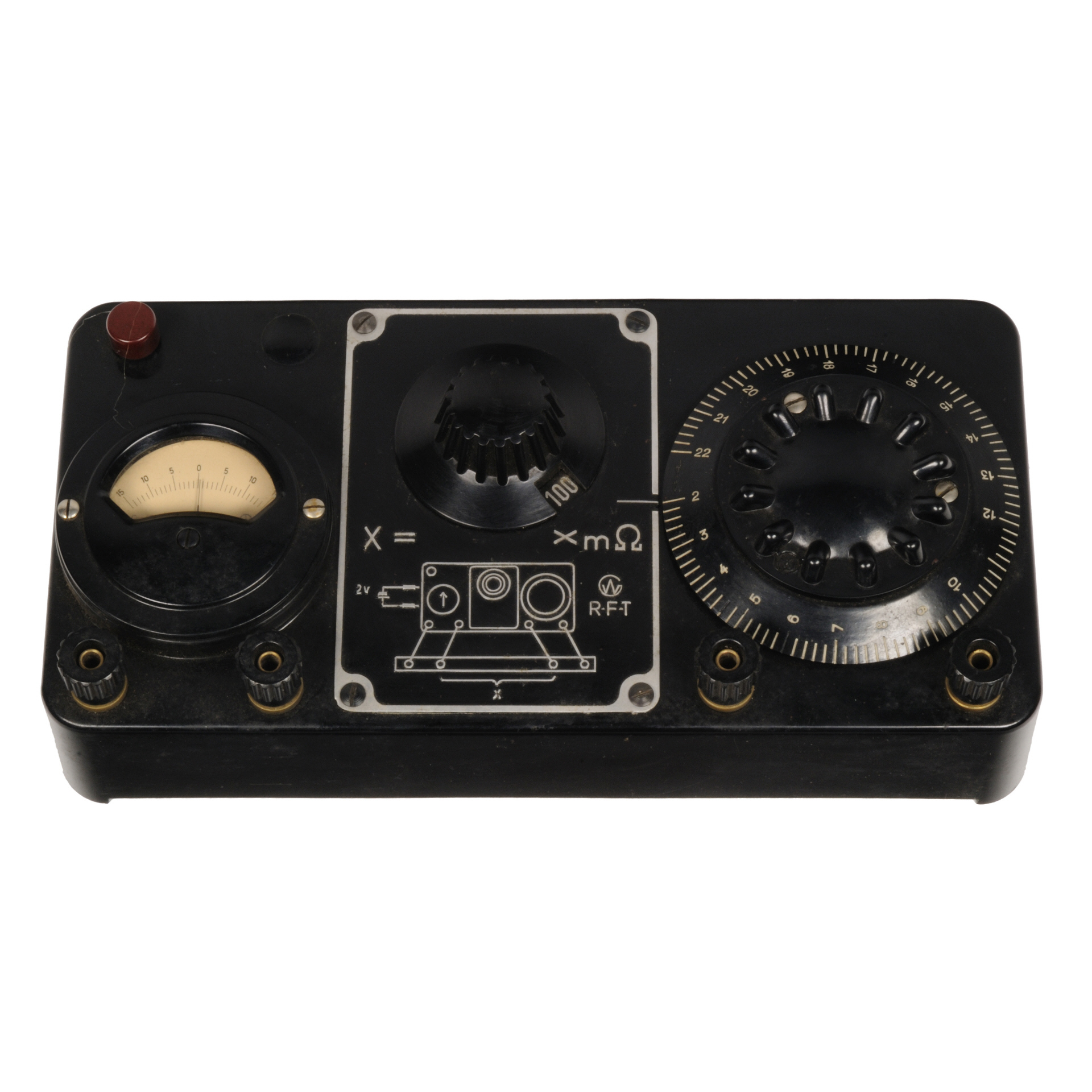

![[00017] Widerstandsmessbrücke in Thomsonschaltung, VEB Gerätewerk Karl-Marx-Stadt, 1972](../../../images/00017_d_geraet-kar_thomson_top.jpg)
|
![[00017] Widerstandsmessbrücke in Thomsonschaltung, VEB Gerätewerk Karl-Marx-Stadt, 1972](../../../images/00017_d_geraet-kar_thomson_unten.jpg)
|
