Thermospannungsmesser


letzte Änderung 2012-08-19
Inventarnummer 00107
Bezeichnung Thermospannungsmesser Typ mV 38
Hersteller Knick
Datierung 1963-05-09 (Stempel auf der Innenseite)
1962-02 (nur das Gossen Messwerk)
1972-12-20 (Reparatur Messverstärker, Stempel)
Kategorie andere Messgrößen; Temperatur
Material Aluminium, Pressstoff, Glas, Stahl, Blech
Abmessung (BTH) 225 ∙ 275 ∙ 115 mm
Masse 4,8 kg
Zustand 2
Markierungen Seriennummer 8050

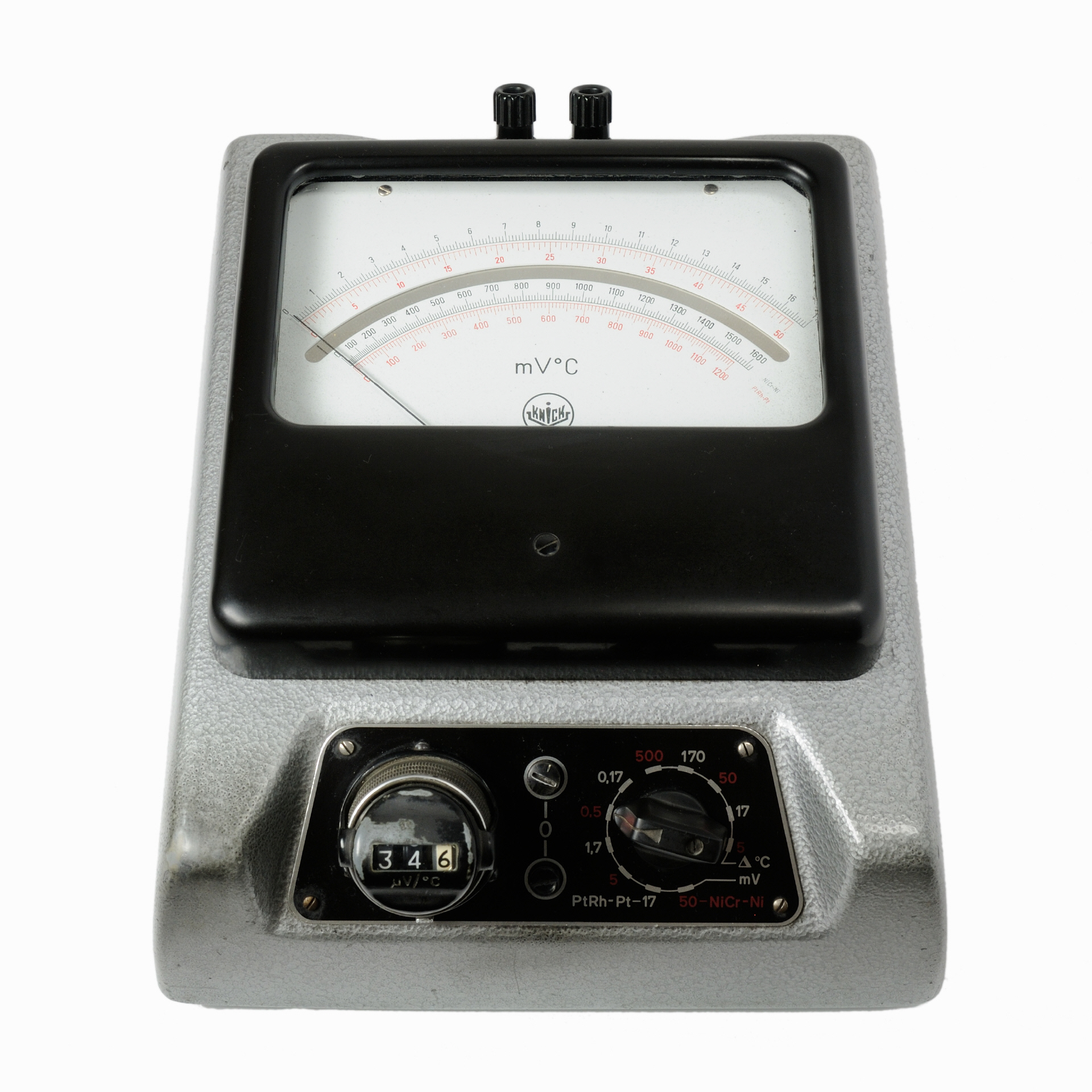

Beschreibung Das Messwerk ist in einem schweren Gehäuse aus Aluminiumguß eingebaut. Die Anzeige erfolgt über ein großes Drehspul-Messwerk (Hersteller Gossen). Neben dem Messbereichsumschalter befindet sich ein Präzisionsregler zur Eichung des Messfühlers, mit einem Einstellbereich von 300 ... 700 µV / °C. Auf der Rückseite finden sich die Anschlussklemmen für den Messfühler und die Stromversorgung.
Referenz -

Messbereiche

Temperatur 0 ... 1200 °C (NiCr-Ni)
0 ... 1600 °C (PtRh-Pt)

Gerätecharakteristik

Messwerk Drehspulmesswerk; Gleichstrom; Klasse 0,2; Prüfspannung 2kV (Hersteller Gossen)
Anzeigefehler ± 0,2 %
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Stromversorgung 220 V, 50 Hz
Bestückung (unbekannt) - Transistor-Messverstärker
