FTK BN4700


letzte Änderung 2013-07-09
Inventarnummer 00476
Bezeichnung Frequenzanzeiger - Type FTK BN4700
Hersteller Rohde & Schwarz
Datierung ca. 1955
Kategorie aktive Messgeräte Frequenzmeßgeräte
Material Stahlblechgehäuse, Pressstoff, Glas
Abmessungen (BTH) 125 ∙ 180 ∙ 105 mm
Masse 2,7 kg
Zustand 2
Markierungen Fertigungsnummer: M543/14
Referenz Datenblatt

Messbereiche

Stromart AC
Frequenz 10 Hz ... 0,1 / 0,3 / 1 / 3 / 10 / 30 kHz

Gerätecharakteristik

Eichdaten in Effektivwerten bei Sinusform
Anzeigefehler ca. ± 2% vom Messwert zwischen 30% ... 100% Ausschlag
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Netzanschluss 220 V; 50 Hz; ca. 5 W
Bestückung 1 x ECH81, 1 x EAA91, 1 x STV85/10

Aufgaben und Anwendung

In der Nieder- und Tonfrequenztechnik wird oft ein Frequenzmesser benötigt, der das Messergebnis ohne weiteres direkt anzeigt. Er soll genügend empfindlich und von der Größe und Kurvenform der Messspannung in weiten Grenzen unabhängig sein.
Der Frequenzzeiger FTK erfüllt diese Forderungen in idealer Weise. Nicht sehr viel größer als eines der üblichen Vielfachinstrumente für Strom- und Spannungsmessung lässt er sich ebenso einfach wie diese handhaben. Die Messgenauigkeit ist dabei sehr gut, so dass der Messtechniker mit dem FTK nicht nur ein einfaches, sondern auch genaues und zuverlässiges Messgerät erhält, welches ihm seine Arbeit sehr erleichtert.
Bei der Messung hoher Frequenzen nach dem Interferenzverfahren lässt sich das Gerät auch zur unmittelbaren Anzeige der Differenzfrequenz verwenden. Hierbei kann man zum Beispiel Frequenzschwankungen direkt beobachten und ablesen. Eine Erweiterung seiner Anwendungen erfährt das FTK als Drehzahl- oder Hubzahlmesser bei der Verwendung von lichtelektrischen oder kontaktgesteuerten Abtastern.

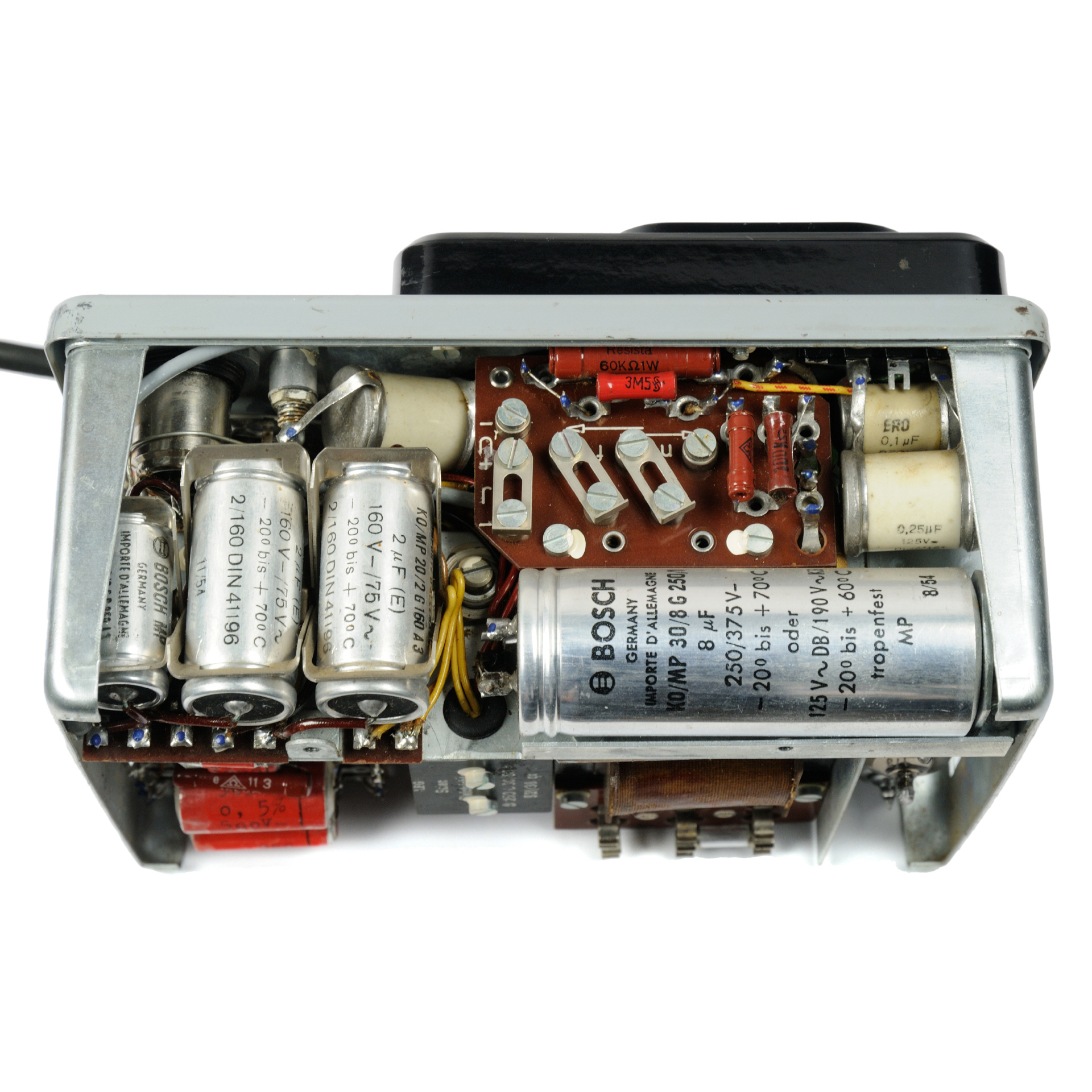

weitere Aufnahmen des Exponats
